Blockdistanz

Funktion "Blockd. Oben" (059)
ENDRESS + HAUSER
– +
E
Die obere Blockdistanz ist für Stabsonden, sowie für Seilsonden bis 8 m Länge werkseitig auf
0,2 m eingestellt.
Die obere Blockdistanz (=UB) ist der minimale Abstand vom Bezugspunkt der Messung (Unter-
kante Prozessanschluss) bis zum maximalen Füllstand.
Im untersten Bereich der Sonde ist eine genaue Messung nicht möglich, siehe Kapitel "Mess-
genauigkeit" in Betriebsanleitung auf CD-ROM.
Unterkante
Prozessanschluss:
Referenzpunkt
der Messung

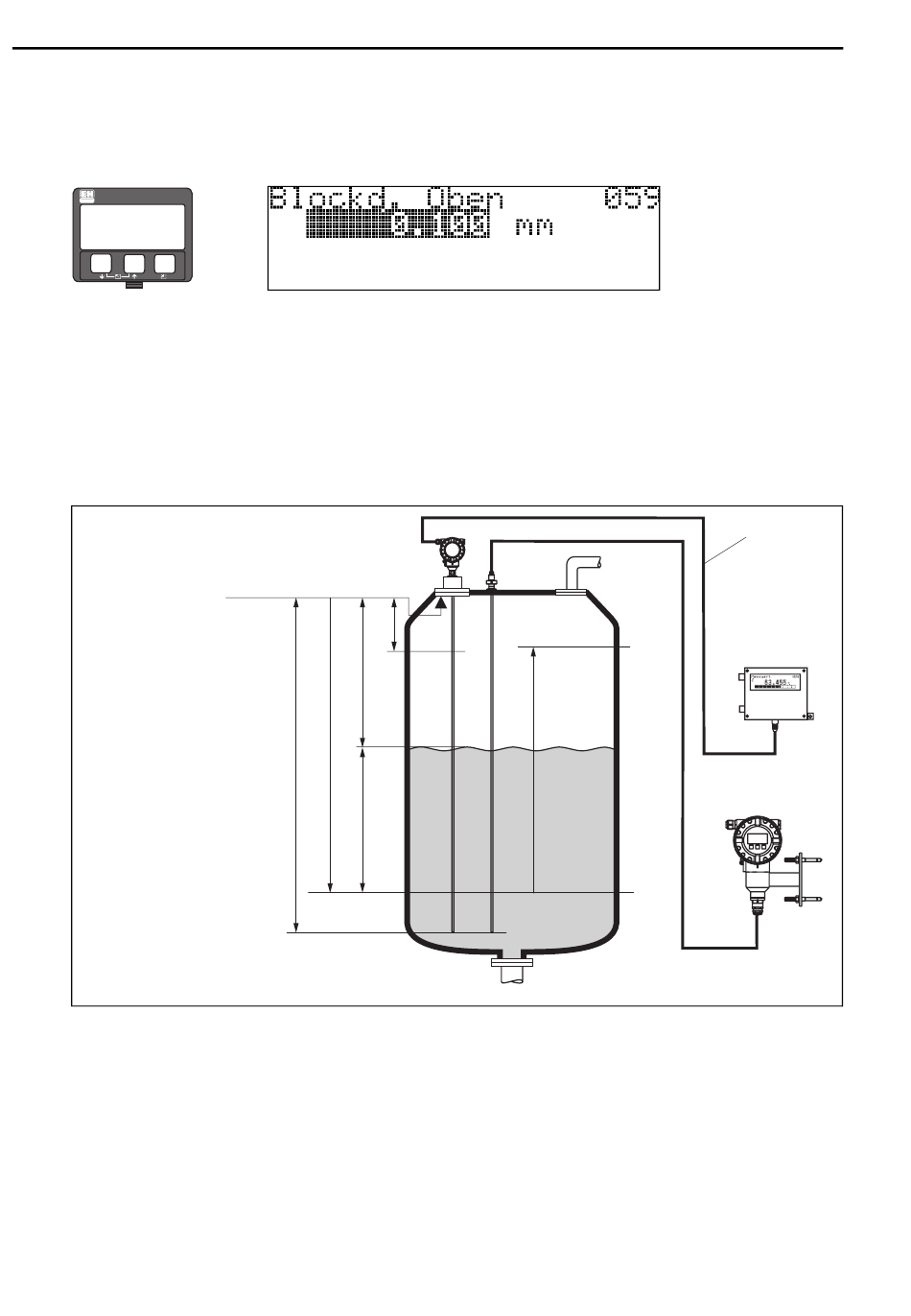

F = Messspanne
E = Leerdistanz (= Nullpunkt)
UB = obere Blockdistanz
LN = Sondenlänge
Die Blockdistanz kann reduziert werden, wenn die Sonde wandbündig oder in einem Stutzen von
max. 50 mm Höhe eingebaut ist.
Beim Einsatz eines Sprühkopfes darf die Blockdistanz nicht kleiner als 50 mm eingestellt wer-
den.
