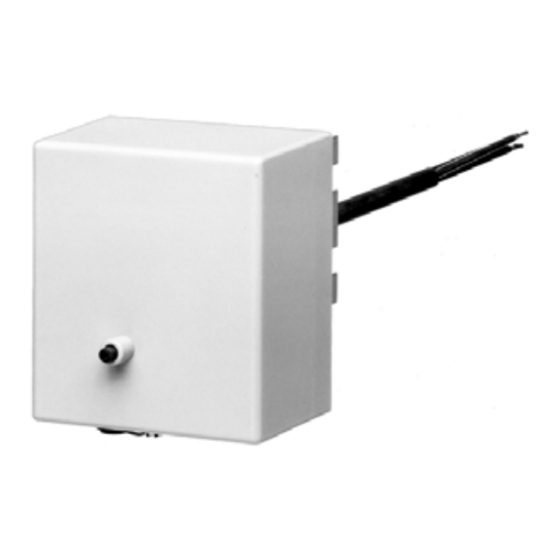

Warmluft-Thermostate
Typenreihe WTHc
Besonderheiten
• mit Mikroschalter
• Gerätekombination, bestehend aus 3 Einzelgeräten
• Schutzart IP40 oder IP54
• geprüft nach DIN EN 14597
Kurzbeschreibung
Thermostate regeln und überwachen thermische Prozesse.
Die Thermostate der Typenreihe WTHc sind geeignet für den Einsatz in Warmluftanlagen nach
DIN 4794 und bestehen aus 3 getrennten Mess- und Schaltsystemen mit den Funktionen: Tem-
peraturregler TR, Temperaturwächter TW und Sicherheitstemperaturbegrenzer STB.
Der STB versetzt bei Störungen die überwachte Anlage in einen betriebssicheren Zustand.
Warmluftthermostate arbeiten nach dem Prinzip der Flüssigkeitsausdehnung. Die elektrischen
Schaltelemente sind Mikroschalter.
Schaltfunktionen
Temperaturregler TR und Temperaturwächter TW
Überschreitet die anstehende Temperatur am Temperaturfühler den eingestellten Sollwert, wird
über die Übersetzungsmechanik der Mikroschalter betätigt und der Stromkreis geöffnet bzw. ge-
schlossen. Beim Unterschreiten des eingestellten Sollwertes (um die Schaltdifferenz) wird der
Mikroschalter wieder in Ausgangsstellung gebracht.
Temperaturwächter TW und Sicherheitstemperaturbegrenzer STB
Überschreitet die anstehende Temperatur am Temperaturfühler den eingestellten Grenzwert,
wird der Stromkreis geöffnet und der Mikroschalter mechanisch verriegelt. Nach Unterschreitung
der Gefahrentemperatur um ca. 10 K kann der Mikroschalter manuell entriegelt werden.
Selbstüberwachung beim Sicherheitstemperaturbegrenzer STB
Bei Zerstörung des Messsystems, d. h., wenn die Ausdehnungsflüssigkeit entweicht, fällt beim
STB der Druck in der Membrane ab und öffnet bleibend den Stromkreis. Eine Entriegelung ist
nicht mehr möglich. Bei Abkühlung des Fühlers STB in den negativen Temperaturbereich, öffnet
sich der Stromkreis, schließt sich jedoch bei Temperaturanstieg wieder selbsttätig.
Zulassungen und Prüfzeichen (siehe Technische Daten)
V3.00/DE/00327101/2021-01-15
Telefon: +49 661 6003-716
Telefax: +49 661 6003-504
E-Mail: mail@jumo.net
Internet: www.jumo.net
Typenblatt 604514 Seite 1/8

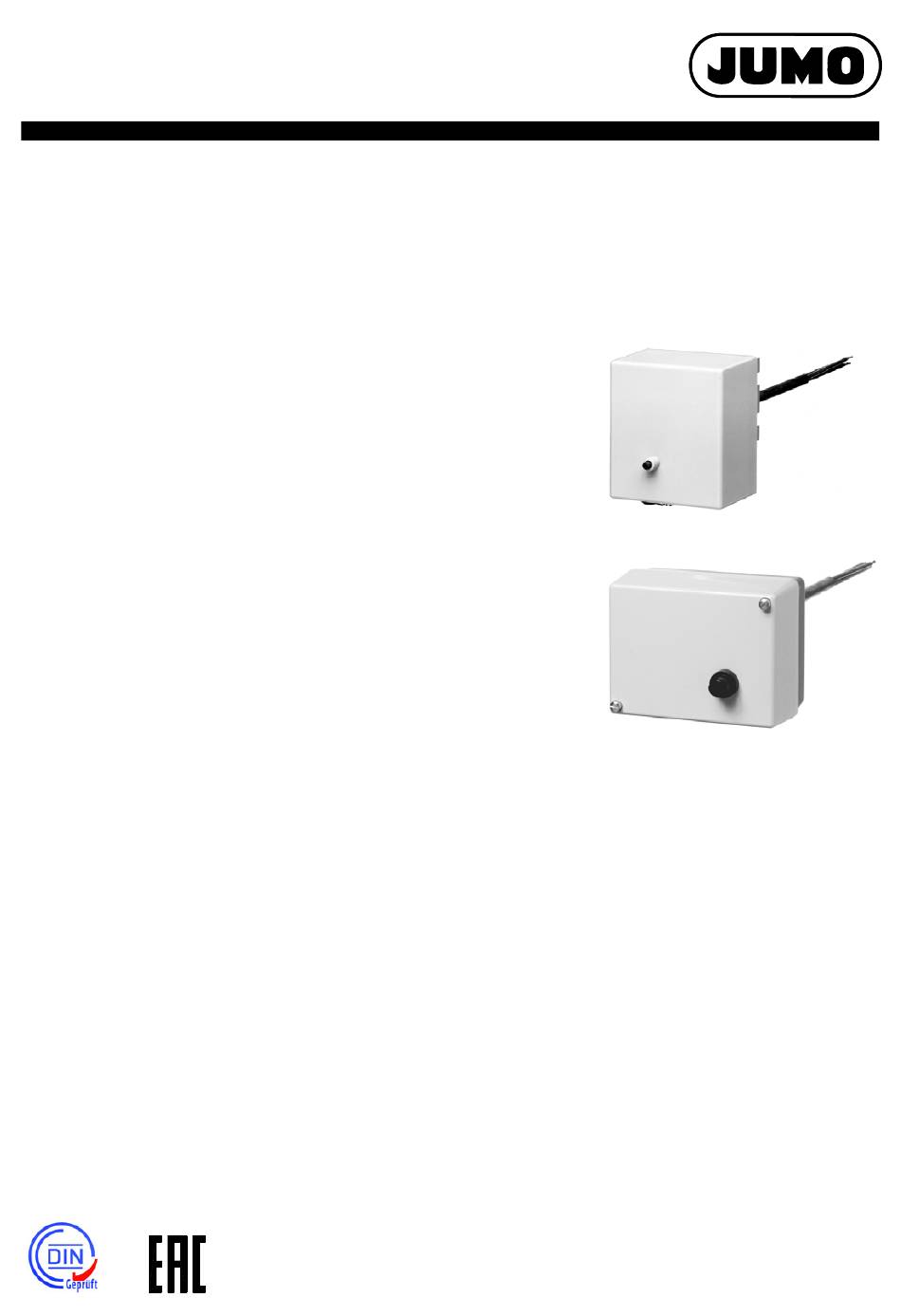

WTHc-2280
WTHc-2280-SW
