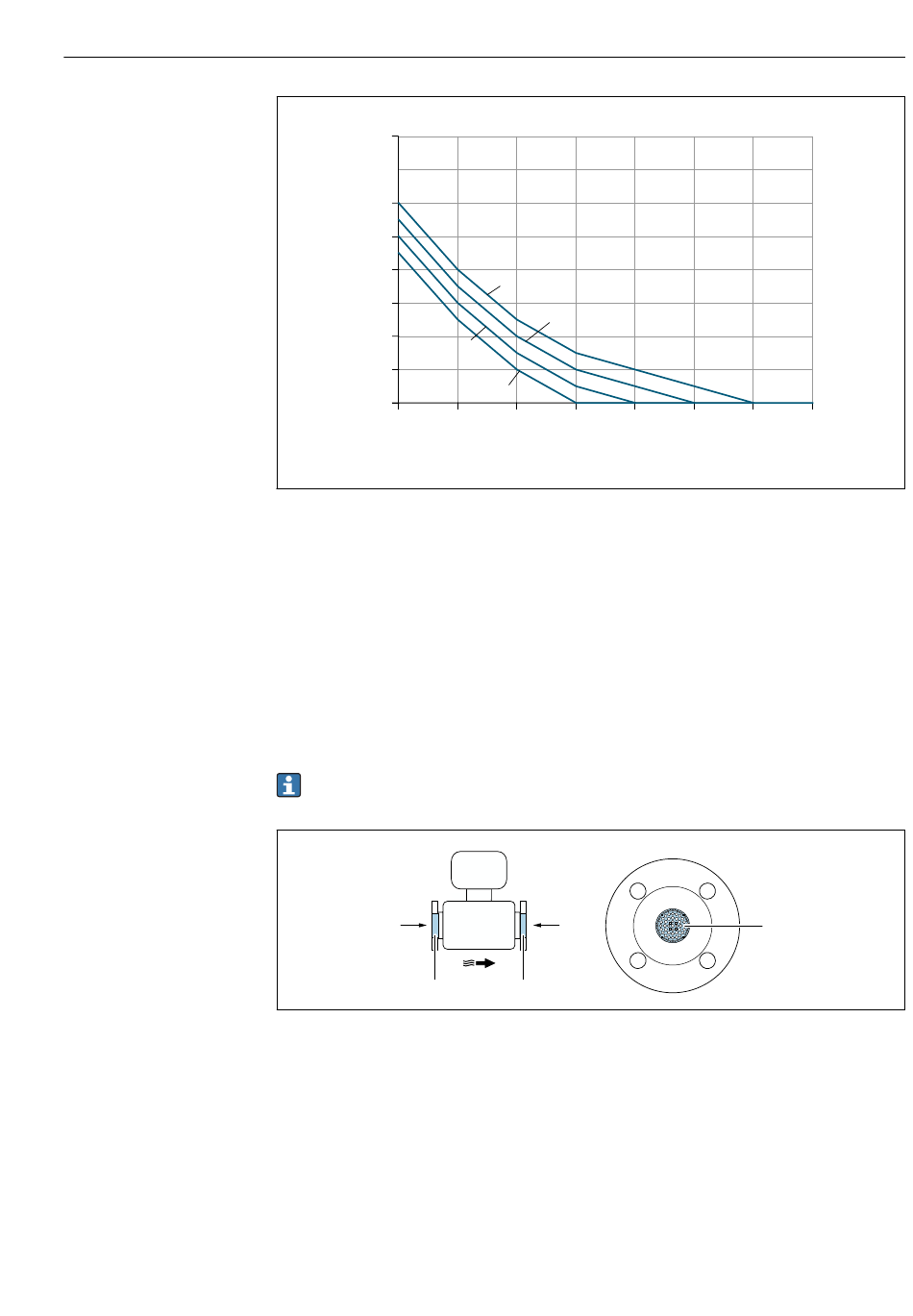

 10 Zu erwartender zusätzlicher Messfehler ohne Strömungsgleichrichter in Abhängigkeit von Störungsart
und Einlaufstrecke
A Zusätzlicher Messfehler (%)
B Einlaufstrecke (DN)
1 2 × 90°-Krümmer dreidimensional
2 Erweiterung
3 2 × 90°-Krümmer
4 Reduktion oder 90°-Krümmer
Strömungsgleichrichter
Wenn die erforderlichen Einlaufstrecken nicht eingehalten werden können, Strömungs-
gleichrichter verwenden. Strömungsgleichrichter verbessern das Strömungsprofil und ver-
kürzen dadurch die erforderlichen Einlaufstrecken.
Der Strömungsgleichrichter ist im Flansch fest integriert und muss zusammen mit
dem Gerät bestellt werden. Nachträgliches Nachrüsten ist nicht mehr möglich.
A
1
1 Strömungsgleichrichter für unidirektionale, bidirektionale Ausführung und Rückstromerkennung
2 Optionaler, zusätzlicher Strömungsgleichrichter für bidirektionale Ausführung
1
2
3
4
5 10 15
B
B
2
20 25 30
A B /
1 / 2
Montage
35 DN
A0039507
A0039539
