Slimdrive EMD / EMD-F

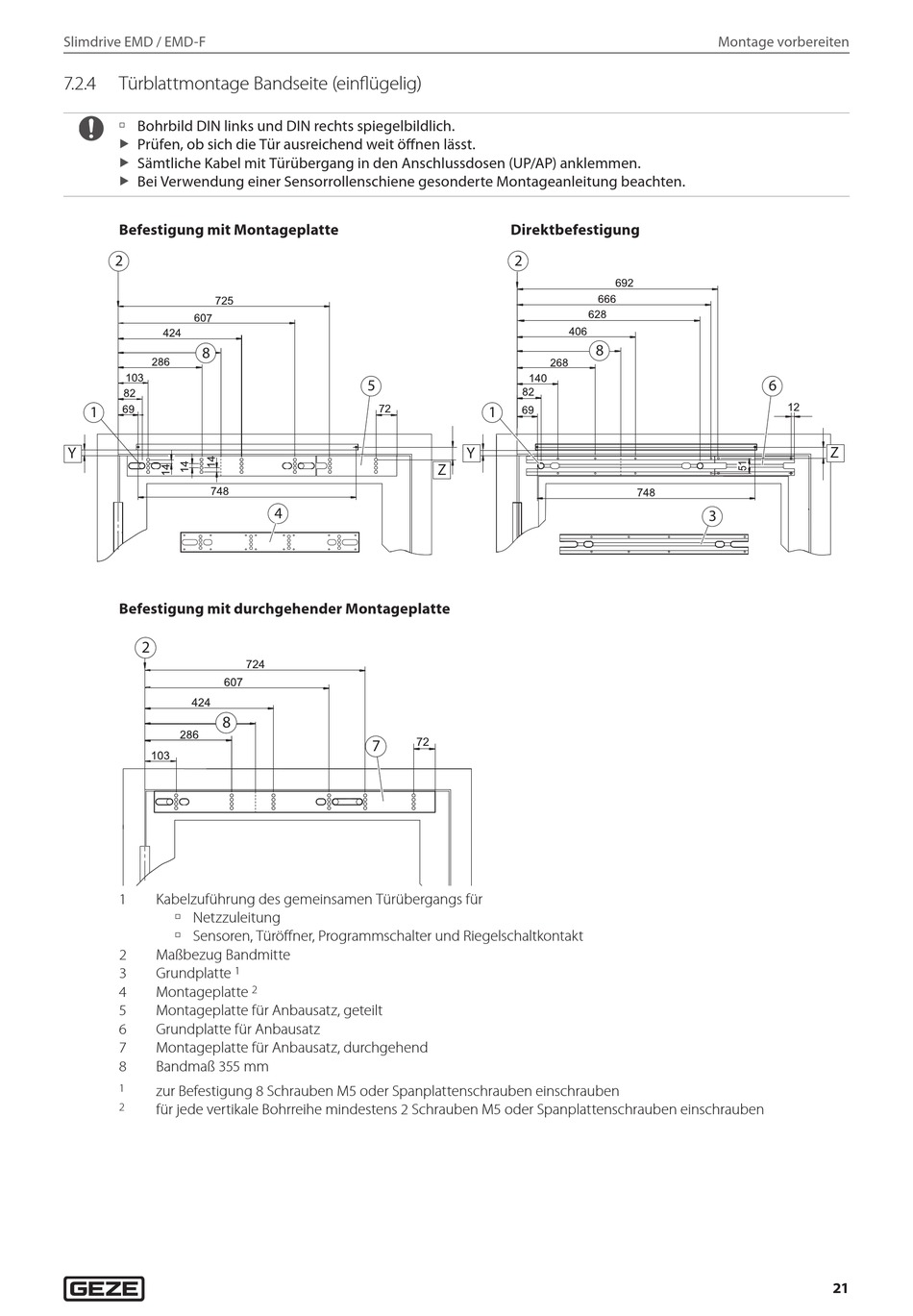

7.2.4 Türblattmontage Bandseite (einflügelig)
à Bohrbild DIN links und DIN rechts spiegelbildlich.
Prüfen, ob sich die Tür ausreichend weit öffnen lässt.
X
Sämtliche Kabel mit Türübergang in den Anschlussdosen (UP/AP) anklemmen.
X
Bei Verwendung einer Sensorrollenschiene gesonderte Montageanleitung beachten.
X
Befestigung mit Montageplatte
2
725
8
1
Y
Befestigung mit durchgehender Montageplatte
2
8
1 Kabelzuführung des gemeinsamen Türübergangs für
à Netzzuleitung
à Sensoren, Türöffner, Programmschalter und Riegelschaltkontakt
2 Maßbezug Bandmitte
3 Grundplatte 1
4 Montageplatte
5 Montageplatte für Anbausatz, geteilt
6 Grundplatte für Anbausatz
7 Montageplatte für Anbausatz, durchgehend
8 Bandmaß 355 mm
1
zur Befestigung 8 Schrauben M5 oder Spanplattenschrauben einschrauben
2 für jede vertikale Bohrreihe mindestens 2 Schrauben M5 oder Spanplattenschrauben einschrauben
5
72
4
724
7 72
2
Direktbefestigung
2
8
1
Y
Z
Montage vorbereiten
692
6
12
3
Z
