3.5.15 Freiluftschrank (optional) einbauen

Freiluftschrank zur Aufnahme von Zubehör
Anforderungen:
Die verwendeten Baustoffe und Einbauverfahren dürfen keine schädlichen Verformungen,
■
Beschädigungen oder ungünstige Lastfälle für den Freiluftschrank herbeiführen.
Sockelfüller (Füllmaterial zur Reduzierung der Schwitzwasserbildung) verwenden.
■
Freiluftschrank zur Aufnahme der
Steuerung, Blinkleuchte, Hupe, usw.
kann von ACO optional bezogen
werden. Komponenten wie z. B.
Steuerung, sind dann in der Regel im
Freiluftschrank schon vormontiert.

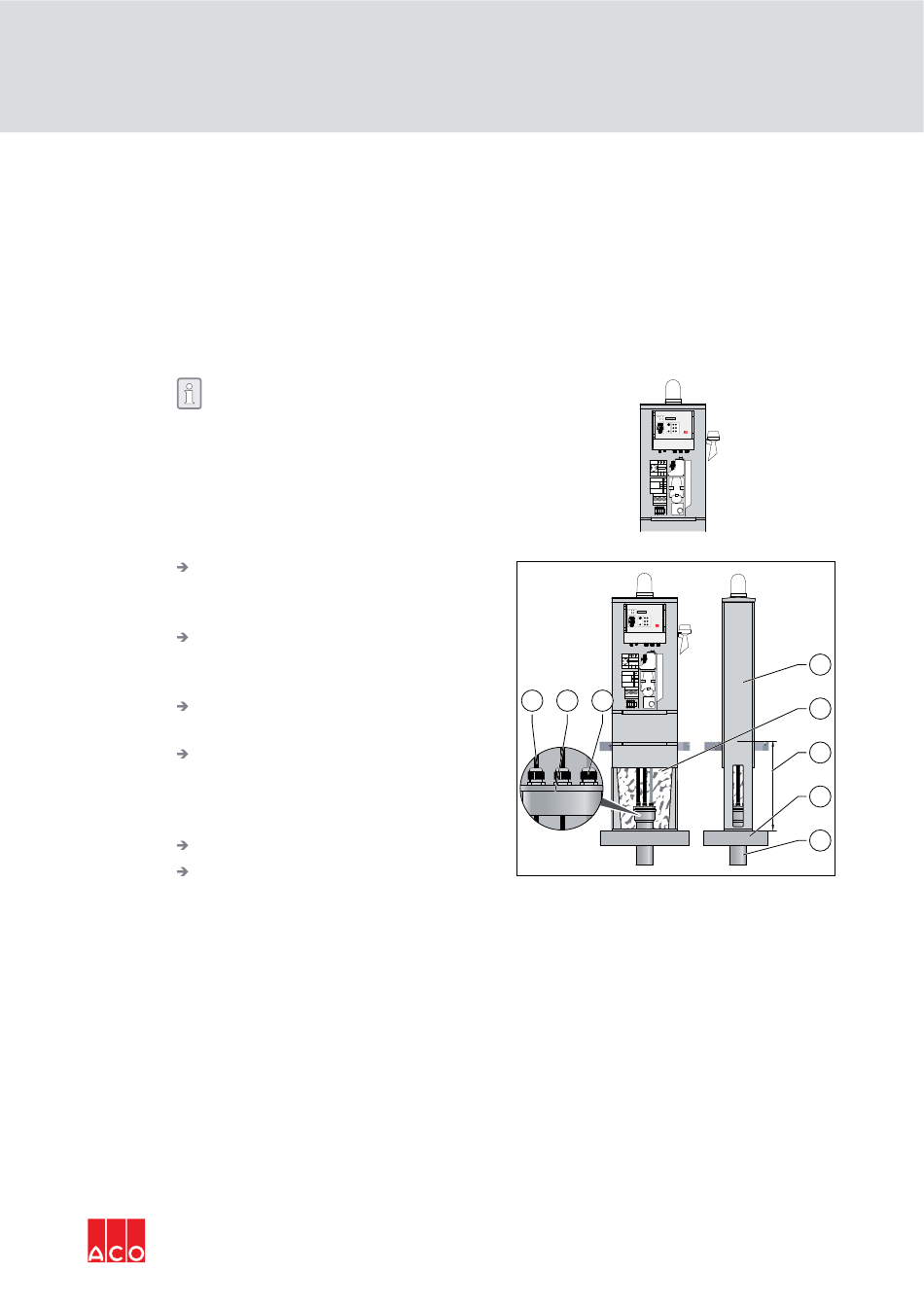

Aussparung für Freiluftschrank (1) im
Erdreich herstellen, dabei Eingrabtiefe (3)
beachten.
Fundament (4) für Freiluftschrank (1)
herstellen und dabei Kabelleerrohr über
Fundament anordnen.
Freiluftschrank (1) auf Fundament (4)
aufstellen und befestigen.
Durchführung der Kabel bzw.
Steuerleitung (6), z. B. mit
Kabelverschraubungen (8) und Enddeckel
(7) ausführen.
Hohlraum (2) mit Sockelfüller auffüllen.
Aussparung im Erdreich verfüllen.
Freiluftschrank zur Aufnahme einer Rückstauschleife
Anforderungen:
Die verwendeten Baustoffe und Einbauverfahren dürfen keine schädlichen Verformungen,
■
Beschädigungen oder ungünstige Lastfälle für den Freiluftschrank herbeiführen.
Rückstauschleife nicht zwingend „schrankfülllend" einbauen. Es genügt wenn die
■
Rohrsohle der Rückstauschleife über der bauseitigen Rückstauhöhe liegt.
Pumpstation Muli-Max
6 7 8
Installation
1
2
3
4
5
