Pumpstation Muli-Max
Installation

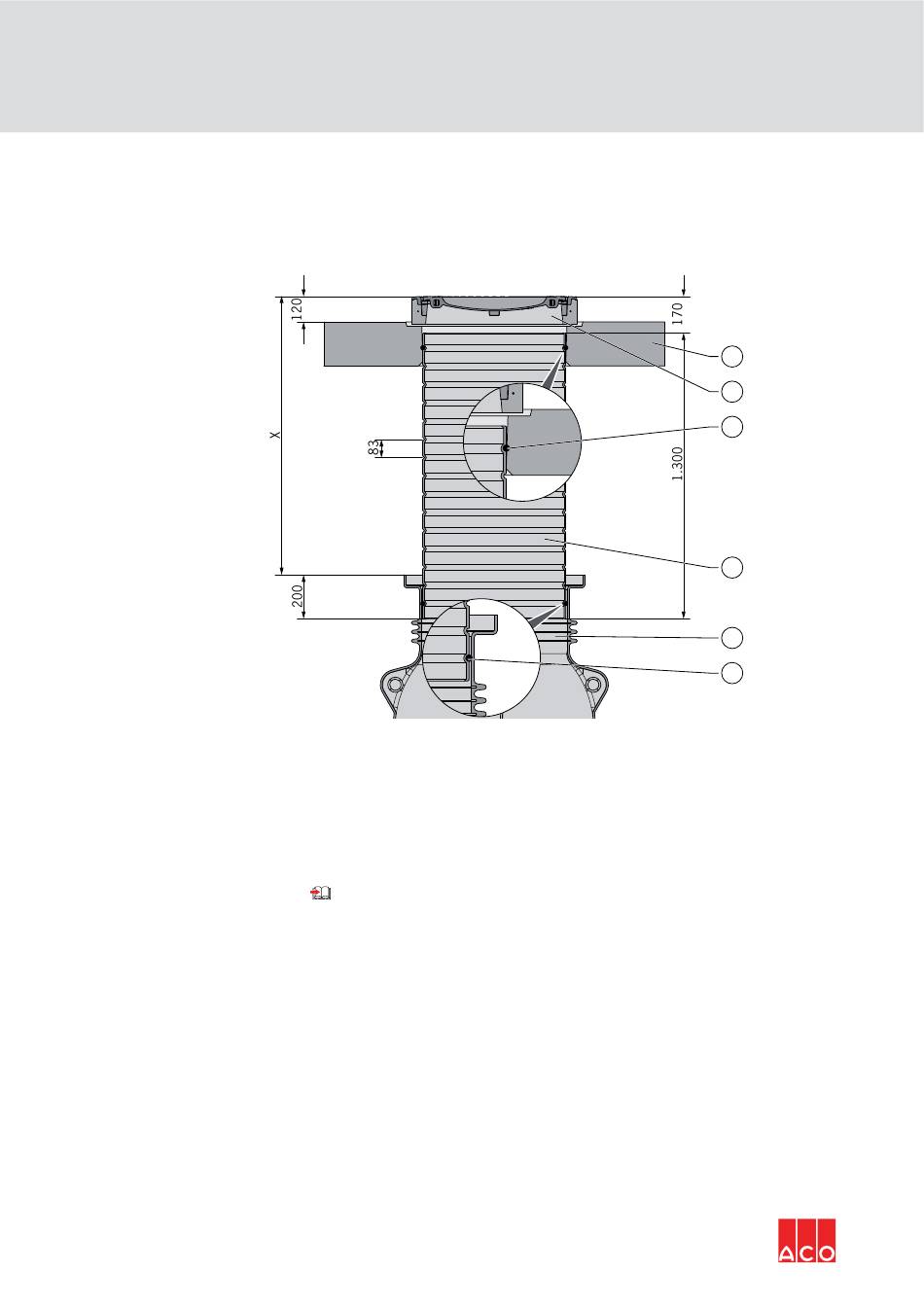

3.5.13 Aufsatzsystem D 400 einbauen

Aufsatzstück ablängen und einbauen
1 = Lastverteilerplatte (750 kg)
2 = Schachtabdeckung D 400 (105 kg) /
Deckel (34 kg)
3 = Dichtring
ACHTUNG Bevor die Lastverteilerplatte eingebaut wird, ist die Baugrube bis zu dieser
Höhe zu verfüllen,
Schachtabdeckung, Lastverteilerplatte, Aufsatzstück und Dichtringe liegen im
Auslieferungszustand lose bei.
54/ 104
3.4.4 „Vorgaben Gründung / Einbau / Statik".
4 = Aufsatzstück: 1.300 mm hoch ( 21 kg)
5 = Behälter
6 = Dichtring
1
2
3
4
5
6
