Endress+Hauser Dosimass Modbus RS485 Betriebsanleitung Seite 82

Beschreibung der Geräteparameter
Start 2. Stufe
Navigation
Voraussetzung
Beschreibung
Eingabe
Werkseinstellung
Stopp 2. Stufe
Navigation
Voraussetzung
Beschreibung
82
v
1
0

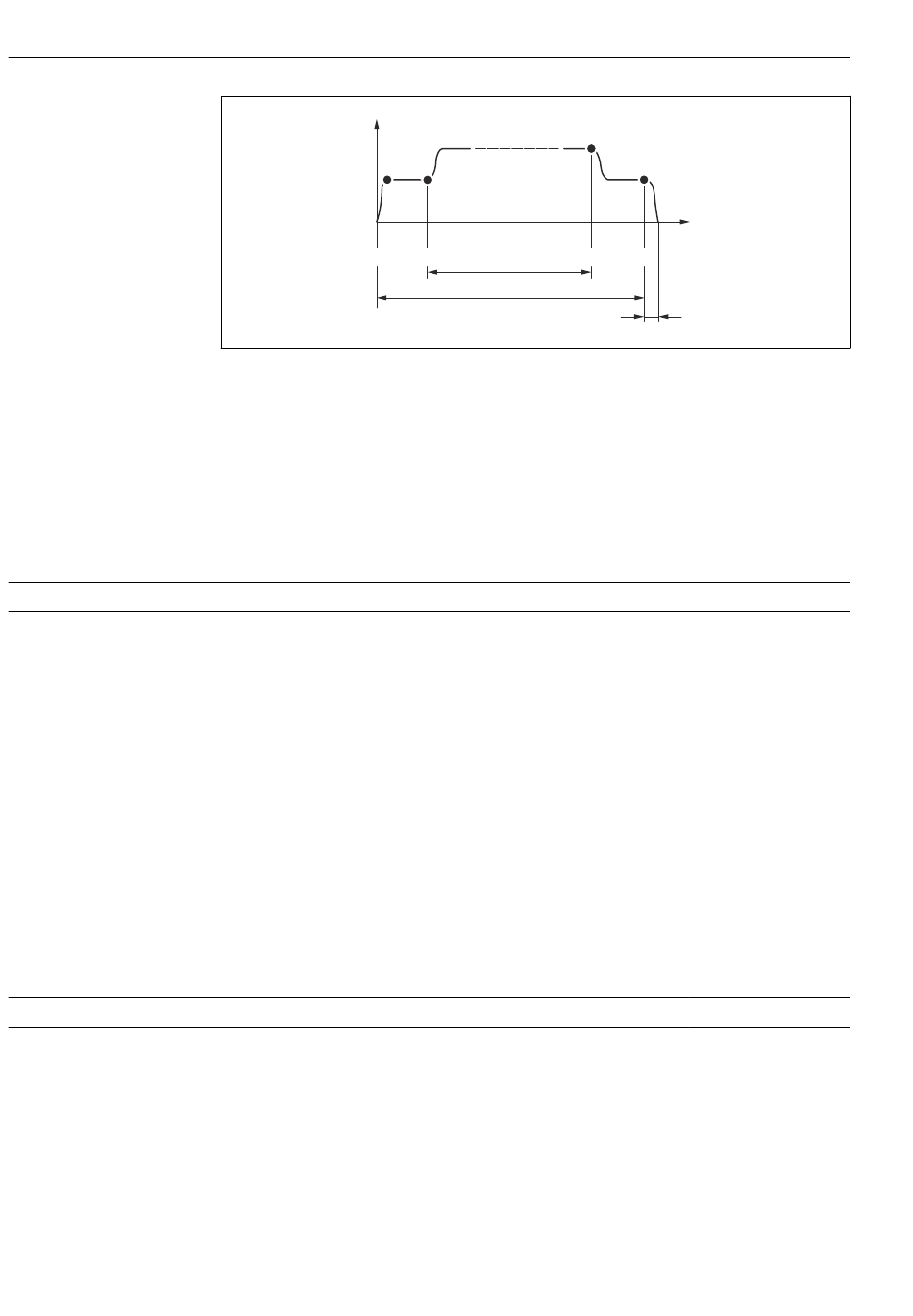

v Durchflussgeschwindigkeit [m/s]
t Zeit
V Ventil 1 geöffnet
1
V Ventil 2 geöffnet
2
1 Ventil 1 öffnet: Start Abfüllung
2 Ventil 2 öffnet: Start Grobabfüllung
3 Ventil 2 schließt: Grobabfüllmenge erreicht
4 Ventil 1 schließt: Ende der Abfüllung
x Nachlaufmenge
 Experte → Applikation → Batching → Konfiguration → Batch-Profil 1 ... n → Start 2.
Stufe
Folgende Bedingungen sind erfüllt:
• In Parameter Auswahl Eing. (→  76) ist die Option Massefluss oder die Option Volu-
menfluss ausgewählt.
• In Parameter Batch-Stufen (→  81) ist die Option Zweistufig ausgewählt.
Eingabe des Startpunktes der zweiten Stufe in % des Zielwertes. Der Startpunkt muss
immer kleiner als die Stopppunkt sein.
0 ... 100 %
0 %
 Experte → Applikation → Batching → Konfiguration → Batch-Profil 1 ... n → Stopp 2.
Stufe
Folgende Bedingungen sind erfüllt:
• In Parameter Auswahl Eing. (→  76) ist die Option Massefluss oder die Option Volu-
menfluss ausgewählt.
• In Parameter Batch-Stufen (→  81) ist die Option Zweistufig ausgewählt.
Eingabe des Stopppunktes der zweiten Stufe in % des Zielwertes. Der Stopppunkt muss
immer größer als der Startpunkt sein.
3
2
3 12
V
2
V
1
Dosimass Modbus RS485
4
t
15
x
Endress+Hauser
A0027120


