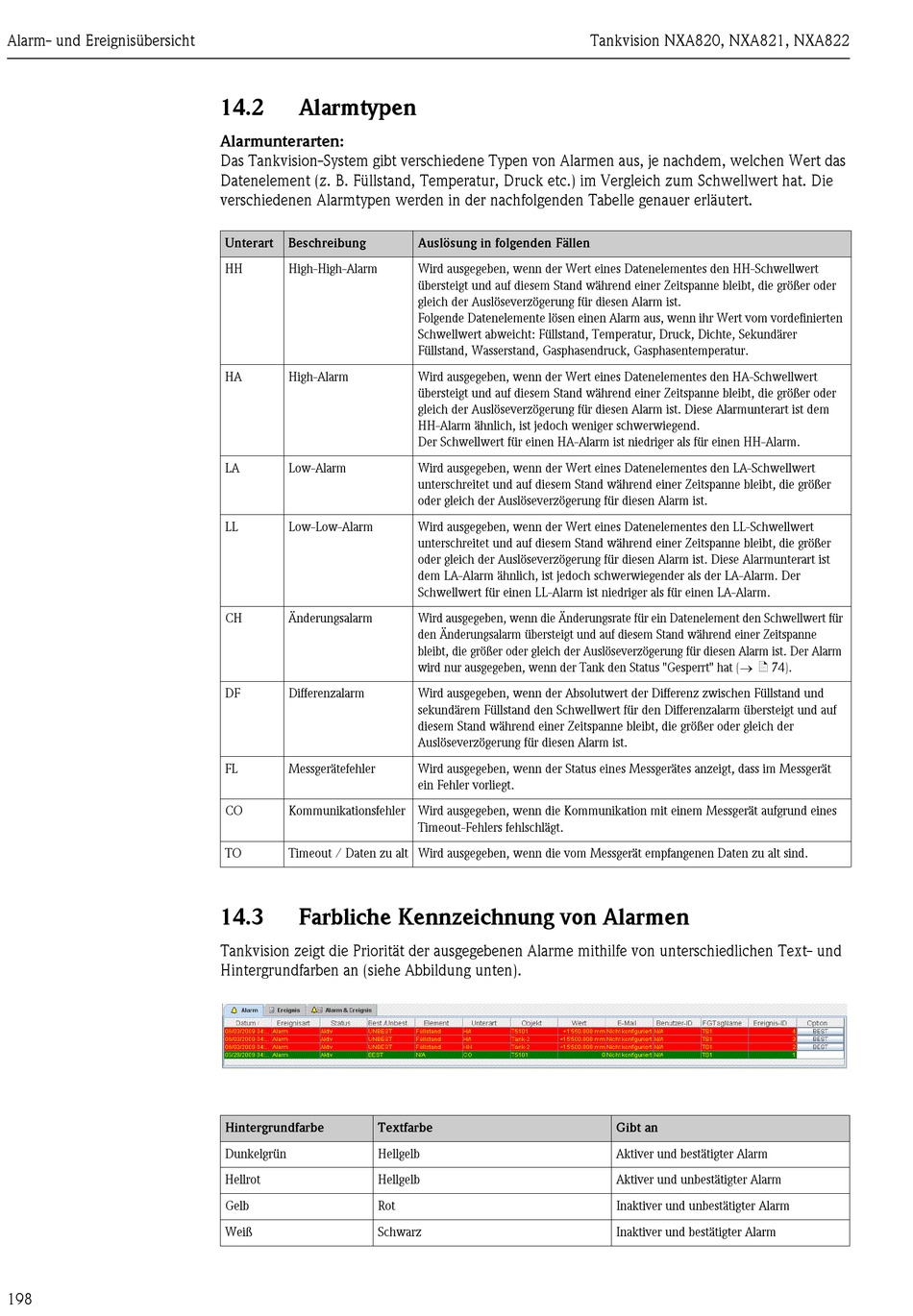

Alarm- und Ereignisübersicht
198
14.2

Alarmtypen

Alarmunterarten:

Das Tankvision-System gibt verschiedene Typen von Alarmen aus, je nachdem, welchen Wert das
Datenelement (z. B. Füllstand, Temperatur, Druck etc.) im Vergleich zum Schwellwert hat. Die
verschiedenen Alarmtypen werden in der nachfolgenden Tabelle genauer erläutert.
Unterart Beschreibung
HH High-High-Alarm
HA High-Alarm
LA Low-Alarm
LL Low-Low-Alarm
CH Änderungsalarm
DF Differenzalarm
FL Messgerätefehler
CO Kommunikationsfehler Wird ausgegeben, wenn die Kommunikation mit einem Messgerät aufgrund eines
TO Timeout / Daten zu alt Wird ausgegeben, wenn die vom Messgerät empfangenen Daten zu alt sind.
14.3

Farbliche Kennzeichnung von Alarmen

Tankvision zeigt die Priorität der ausgegebenen Alarme mithilfe von unterschiedlichen Text- und
Hintergrundfarben an (siehe Abbildung unten).
Hintergrundfarbe Textfarbe
Dunkelgrün Hellgelb
Hellrot Hellgelb
Gelb Rot
Weiß Schwarz
Tankvision NXA820, NXA821, NXA822
Auslösung in folgenden Fällen
Wird ausgegeben, wenn der Wert eines Datenelementes den HH-Schwellwert
übersteigt und auf diesem Stand während einer Zeitspanne bleibt, die größer oder
gleich der Auslöseverzögerung für diesen Alarm ist.
Folgende Datenelemente lösen einen Alarm aus, wenn ihr Wert vom vordefinierten
Schwellwert abweicht: Füllstand, Temperatur, Druck, Dichte, Sekundärer
Füllstand, Wasserstand, Gasphasendruck, Gasphasentemperatur.
Wird ausgegeben, wenn der Wert eines Datenelementes den HA-Schwellwert
übersteigt und auf diesem Stand während einer Zeitspanne bleibt, die größer oder
gleich der Auslöseverzögerung für diesen Alarm ist. Diese Alarmunterart ist dem
HH-Alarm ähnlich, ist jedoch weniger schwerwiegend.
Der Schwellwert für einen HA-Alarm ist niedriger als für einen HH-Alarm.
Wird ausgegeben, wenn der Wert eines Datenelementes den LA-Schwellwert
unterschreitet und auf diesem Stand während einer Zeitspanne bleibt, die größer
oder gleich der Auslöseverzögerung für diesen Alarm ist.
Wird ausgegeben, wenn der Wert eines Datenelementes den LL-Schwellwert
unterschreitet und auf diesem Stand während einer Zeitspanne bleibt, die größer
oder gleich der Auslöseverzögerung für diesen Alarm ist. Diese Alarmunterart ist
dem LA-Alarm ähnlich, ist jedoch schwerwiegender als der LA-Alarm. Der
Schwellwert für einen LL-Alarm ist niedriger als für einen LA-Alarm.
Wird ausgegeben, wenn die Änderungsrate für ein Datenelement den Schwellwert für
den Änderungsalarm übersteigt und auf diesem Stand während einer Zeitspanne
bleibt, die größer oder gleich der Auslöseverzögerung für diesen Alarm ist. Der Alarm
wird nur ausgegeben, wenn der Tank den Status "Gesperrt" hat (→ ä 74).
Wird ausgegeben, wenn der Absolutwert der Differenz zwischen Füllstand und
sekundärem Füllstand den Schwellwert für den Differenzalarm übersteigt und auf
diesem Stand während einer Zeitspanne bleibt, die größer oder gleich der
Auslöseverzögerung für diesen Alarm ist.
Wird ausgegeben, wenn der Status eines Messgerätes anzeigt, dass im Messgerät
ein Fehler vorliegt.
Timeout-Fehlers fehlschlägt.
Gibt an
Aktiver und bestätigter Alarm
Aktiver und unbestätigter Alarm
Inaktiver und unbestätigter Alarm
Inaktiver und bestätigter Alarm
