Menü "System"
!
146

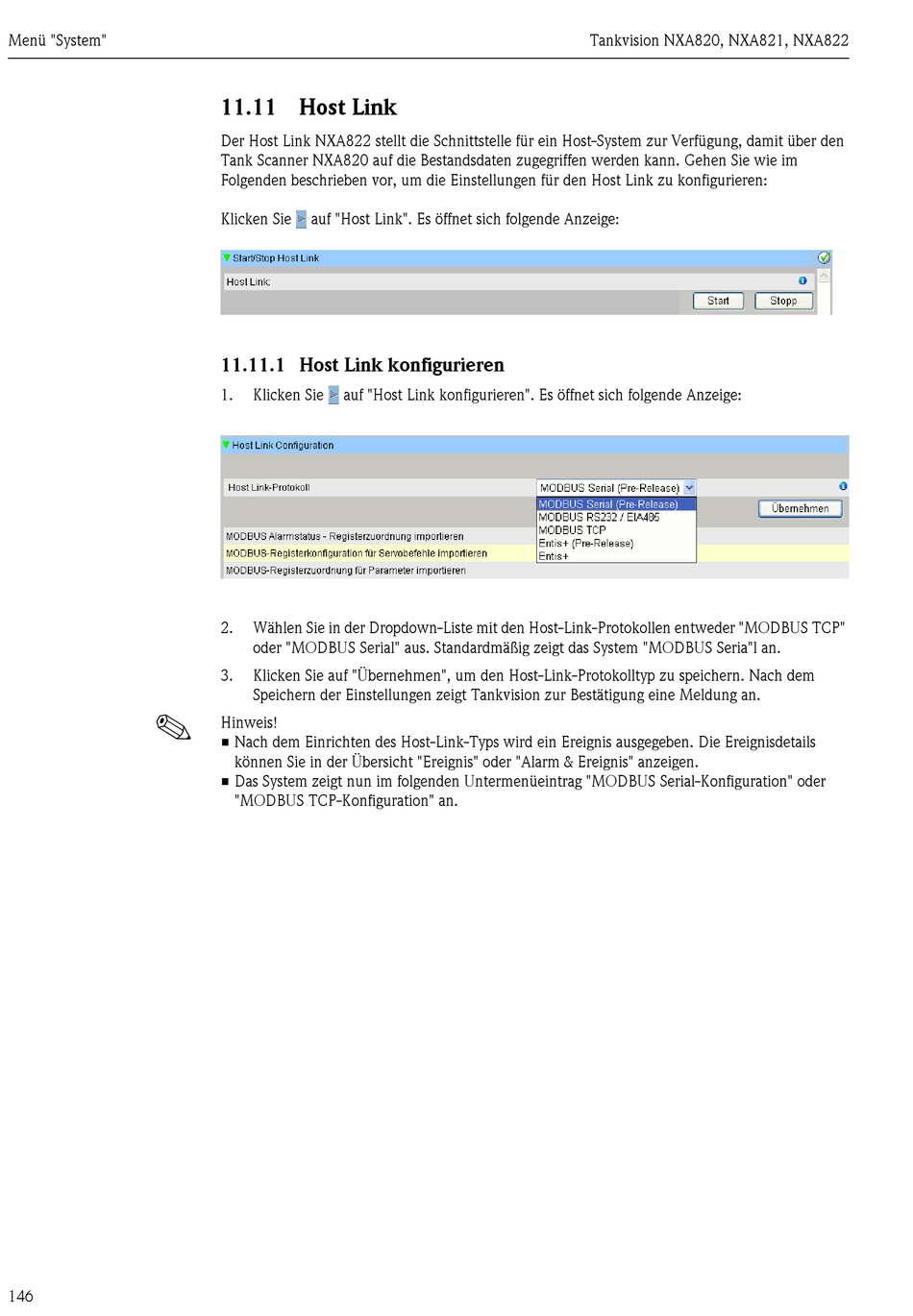

11.11 Host Link

Der Host Link NXA822 stellt die Schnittstelle für ein Host-System zur Verfügung, damit über den
Tank Scanner NXA820 auf die Bestandsdaten zugegriffen werden kann. Gehen Sie wie im
Folgenden beschrieben vor, um die Einstellungen für den Host Link zu konfigurieren:
Klicken Sie auf "Host Link". Es öffnet sich folgende Anzeige:
11.11.1 Host Link konfigurieren
1. Klicken Sie auf "Host Link konfigurieren". Es öffnet sich folgende Anzeige:
2. Wählen Sie in der Dropdown-Liste mit den Host-Link-Protokollen entweder "MODBUS TCP"
oder "MODBUS Serial" aus. Standardmäßig zeigt das System "MODBUS Seria"l an.
3. Klicken Sie auf "Übernehmen", um den Host-Link-Protokolltyp zu speichern. Nach dem
Speichern der Einstellungen zeigt Tankvision zur Bestätigung eine Meldung an.
Hinweis!
• Nach dem Einrichten des Host-Link-Typs wird ein Ereignis ausgegeben. Die Ereignisdetails
können Sie in der Übersicht "Ereignis" oder "Alarm & Ereignis" anzeigen.
• Das System zeigt nun im folgenden Untermenüeintrag "MODBUS Serial-Konfiguration" oder
"MODBUS TCP-Konfiguration" an.
Tankvision NXA820, NXA821, NXA822
