Menü "System"
!
158

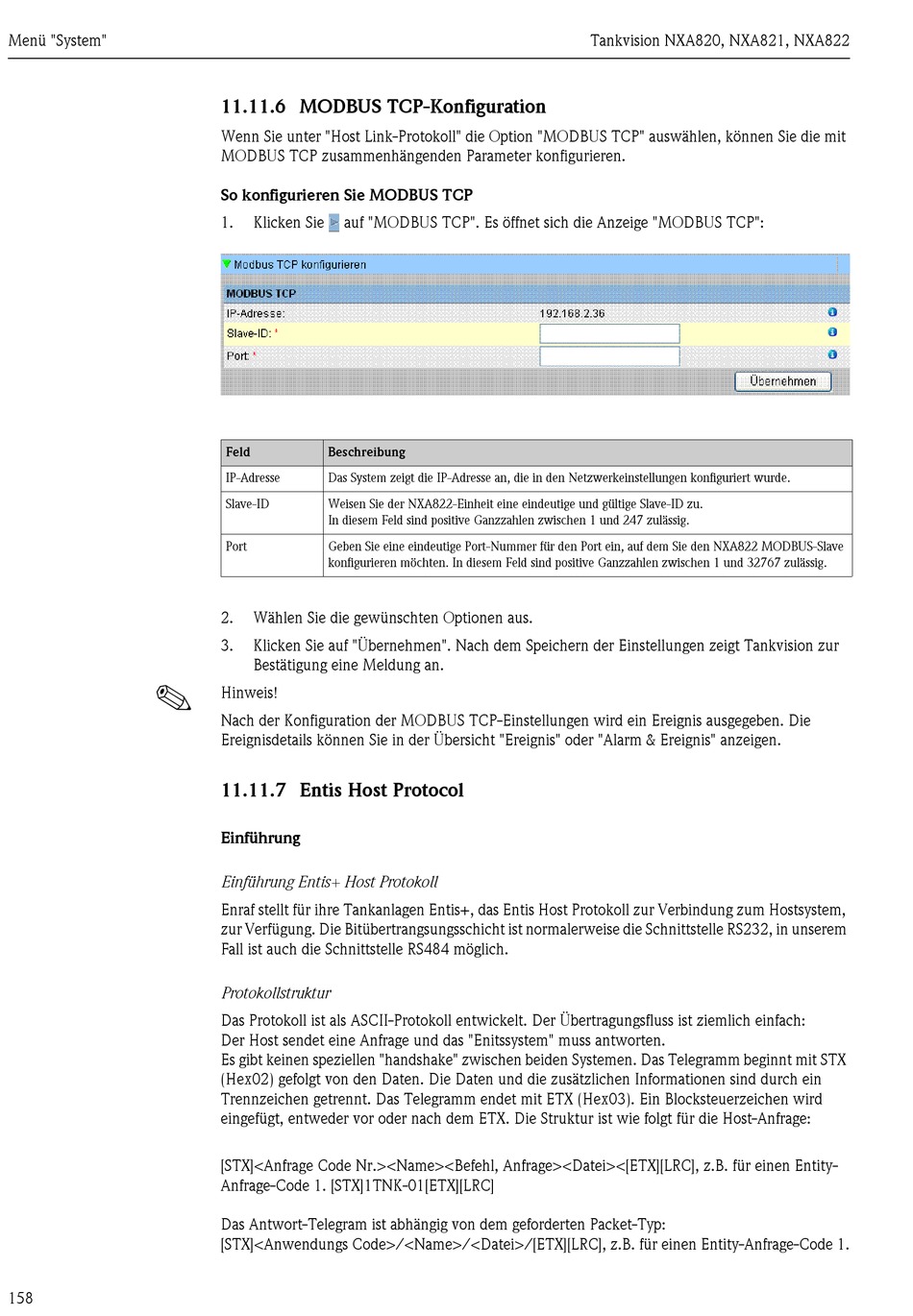

11.11.6 MODBUS TCP-Konfiguration
Wenn Sie unter "Host Link-Protokoll" die Option "MODBUS TCP" auswählen, können Sie die mit
MODBUS TCP zusammenhängenden Parameter konfigurieren.

So konfigurieren Sie MODBUS TCP

1. Klicken Sie auf "MODBUS TCP". Es öffnet sich die Anzeige "MODBUS TCP":
Feld Beschreibung
IP-Adresse Das System zeigt die IP-Adresse an, die in den Netzwerkeinstellungen konfiguriert wurde.
Slave-ID Weisen Sie der NXA822-Einheit eine eindeutige und gültige Slave-ID zu.
In diesem Feld sind positive Ganzzahlen zwischen 1 und 247 zulässig.
Port Geben Sie eine eindeutige Port-Nummer für den Port ein, auf dem Sie den NXA822 MODBUS-Slave
konfigurieren möchten. In diesem Feld sind positive Ganzzahlen zwischen 1 und 32767 zulässig.
2. Wählen Sie die gewünschten Optionen aus.
3. Klicken Sie auf "Übernehmen". Nach dem Speichern der Einstellungen zeigt Tankvision zur
Bestätigung eine Meldung an.
Hinweis!
Nach der Konfiguration der MODBUS TCP-Einstellungen wird ein Ereignis ausgegeben. Die
Ereignisdetails können Sie in der Übersicht "Ereignis" oder "Alarm & Ereignis" anzeigen.
11.11.7 Entis Host Protocol
Einführung
Einführung Entis+ Host Protokoll
Enraf stellt für ihre Tankanlagen Entis+, das Entis Host Protokoll zur Verbindung zum Hostsystem,
zur Verfügung. Die Bitübertrangsungsschicht ist normalerweise die Schnittstelle RS232, in unserem
Fall ist auch die Schnittstelle RS484 möglich.
Protokollstruktur
Das Protokoll ist als ASCII-Protokoll entwickelt. Der Übertragungsfluss ist ziemlich einfach:
Der Host sendet eine Anfrage und das "Enitssystem" muss antworten.
Es gibt keinen speziellen "handshake" zwischen beiden Systemen. Das Telegramm beginnt mit STX
(Hex02) gefolgt von den Daten. Die Daten und die zusätzlichen Informationen sind durch ein
Trennzeichen getrennt. Das Telegramm endet mit ETX (Hex03). Ein Blocksteuerzeichen wird
eingefügt, entweder vor oder nach dem ETX. Die Struktur ist wie folgt für die Host-Anfrage:
[STX]<Anfrage Code Nr.><Name><Befehl, Anfrage><Datei><[ETX][LRC], z.B. für einen Entity-
Anfrage-Code 1. [STX]1TNK-01[ETX][LRC]
Das Antwort-Telegram ist abhängig von dem geforderten Packet-Typ:
[STX]<Anwendungs Code>/<Name>/<Datei>/[ETX][LRC], z.B. für einen Entity-Anfrage-Code 1.
Tankvision NXA820, NXA821, NXA822
