14.1 Überblick über die Alarm- und Ereignisübersicht
Die Alarm- und Ereignisübersicht des Tankvision-Systems enthält eine Übersicht der vom System
ausgegebenen Alarme und Ereignisse. Außerdem gibt das System auf dem lokalen PC des Benutzers
die Meldungen in Form eines Popup-Fensters aus, wenn auf diesem Computer die entsprechende
Alarmierungsanwendung installiert ist.
14.1.1

Alarmzusammenfassung

Alarme:
Alarme sind Bedingungen, die den Betrieb des Tanks oder der Tankelemente betreffen. Diese
Bedingungen müssen dem Benutzer mitgeteilt werden. Der Benutzer kann dann aufgrund des im
Bildschirm angezeigten prozesskritischen Alarms die notwendigen Maßnahmen ergreifen. Diese
Bedingungen werden von einem Benutzer mit gültigen Zugriffsrechten vordefiniert (z. B.
Supervisor/Techniker), während er einen Tank und die Tankelemente konfiguriert.
Das Tankvision-System ist dafür konfiguriert, anhand der Messdaten, berechneten Tankdaten und
Alarmeinstellungen verschiedene Alarme auszugeben. Das System überwacht die gemessenen und
berechneten Daten kontinuierlich und vergleicht sie mit den voreingestellten Alarmbedingungen,
wozu z. B. Auslöseverzögerung und Schwellwerte gehören. Sobald der Wert der Messdaten vom
Schwellwert abweicht und die Dauer dieser Abweichung größer oder gleich der Auslöse
verzögerung ist, gibt das System den entsprechenden Alarm aus. Dieser Alarm erscheint dann in der
Registerkarte mit der Alarmübersicht zu der entsprechenden Einheit. Dem Bediener wird die
Alarmmeldung in Form eines Popup-Fensters auf seinem Computer angezeigt.
So zeigen Sie die Alarmzusammenfassung an

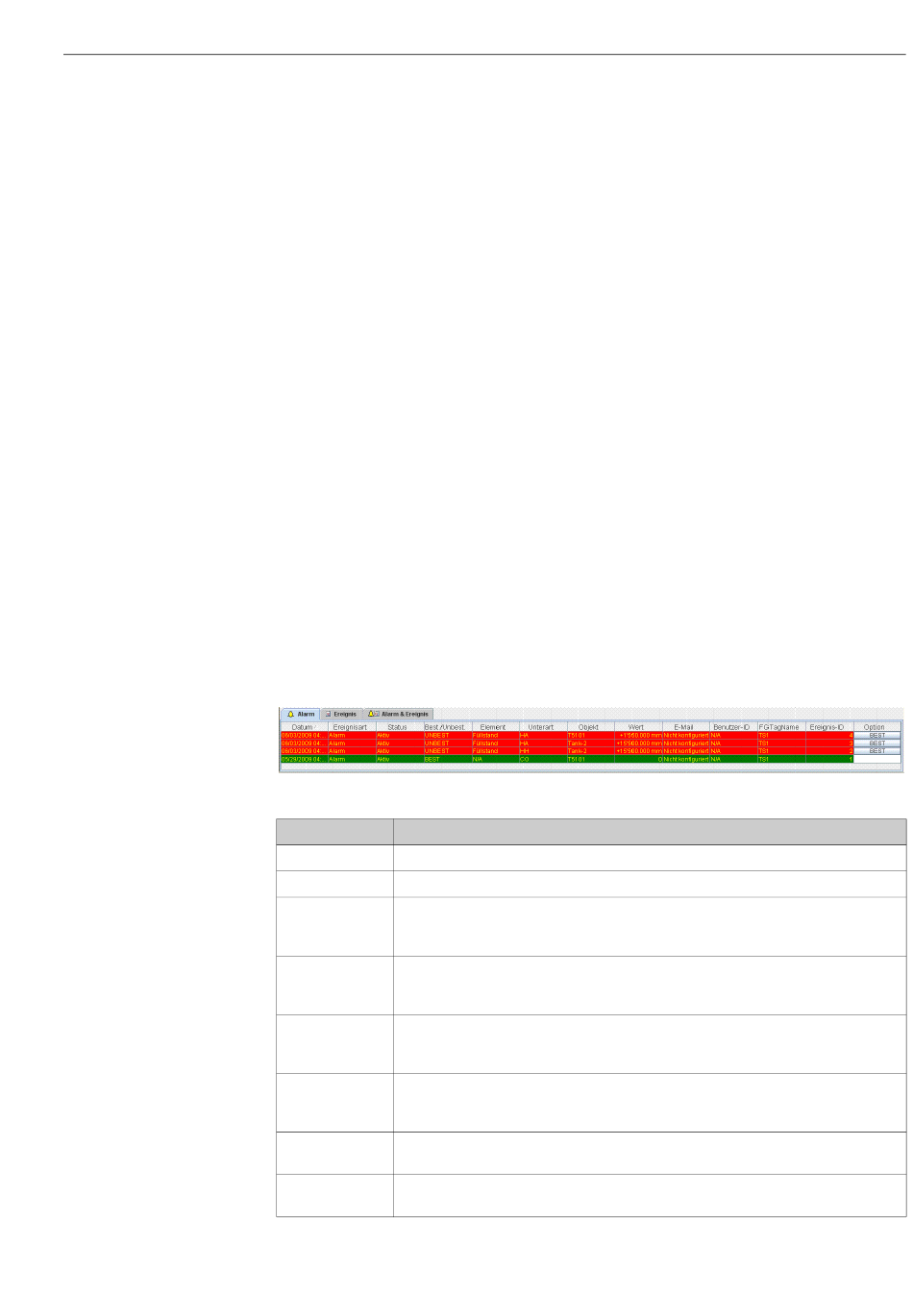

1. Klicken Sie auf die Registerkarte "Alarm". Es öffnet sich folgende Anzeige:
Feld Beschreibung
Datum Diese Spalte zeigt das Datum und die Uhrzeit an, zu dem der Alarm ausgegeben wurde.
Ereignisart Diese Spalte zeigt an, ob es sich bei dem ausgegebenen Alarm um einen Systemalarm handelt.
Status Diese Spalte zeigt den Status des Alarms an; die möglichen Statusarten sind "Aktiv" oder "Inaktiv".
Aktiver Alarm: Der Alarm ist aktiv und wurde vom Bediener noch nicht bestätigt.
Inaktiver Alarm: Der Alarm ist inaktiv und wurde vom Bediener noch nicht bestätigt.
Best./Unbest. Diese Spalte gibt an, ob der Alarm vom Bediener bestätigt wurde oder nicht.
BEST: Der Alarm wurde bestätigt.
UNBEST: Der Alarm wurde nicht bestätigt.
Element Diese Spalte zeigt den Namen des Datenelementes an, das den Alarm ausgelöst hat. Beispiele sind:
Füllstand, Temperatur, Druck etc. Wenn der Wert des Datenelementes vom festgelegten
Schwellwert abweicht, gibt das System einen Alarm aus.
Unterart Diese Spalte zeigt den Schweregrad des ausgegebenen Alarms an. Die Alarmtypen reichen von
Alarmen mit höchster Priorität bis hin zu Alarmen mit geringer Priorität. Beispiele für
Alarmunterarten sind "HH", "LL", "LA" etc.
Objekt Diese Spalte zeigt die Quelle des Alarms an, z. B. einen Tank, ein Produkt, einen Benutzer oder
eine Tankvision-Einheit.
Wert Diese Spalte zeigt den momentanen Messwert des Datenelementes, das den Alarm ausgelöst hat,
zusammen mit der entsprechenden Maßeinheit an.
