6.1.6 Signale bearbeiten

Signale bearbeiten

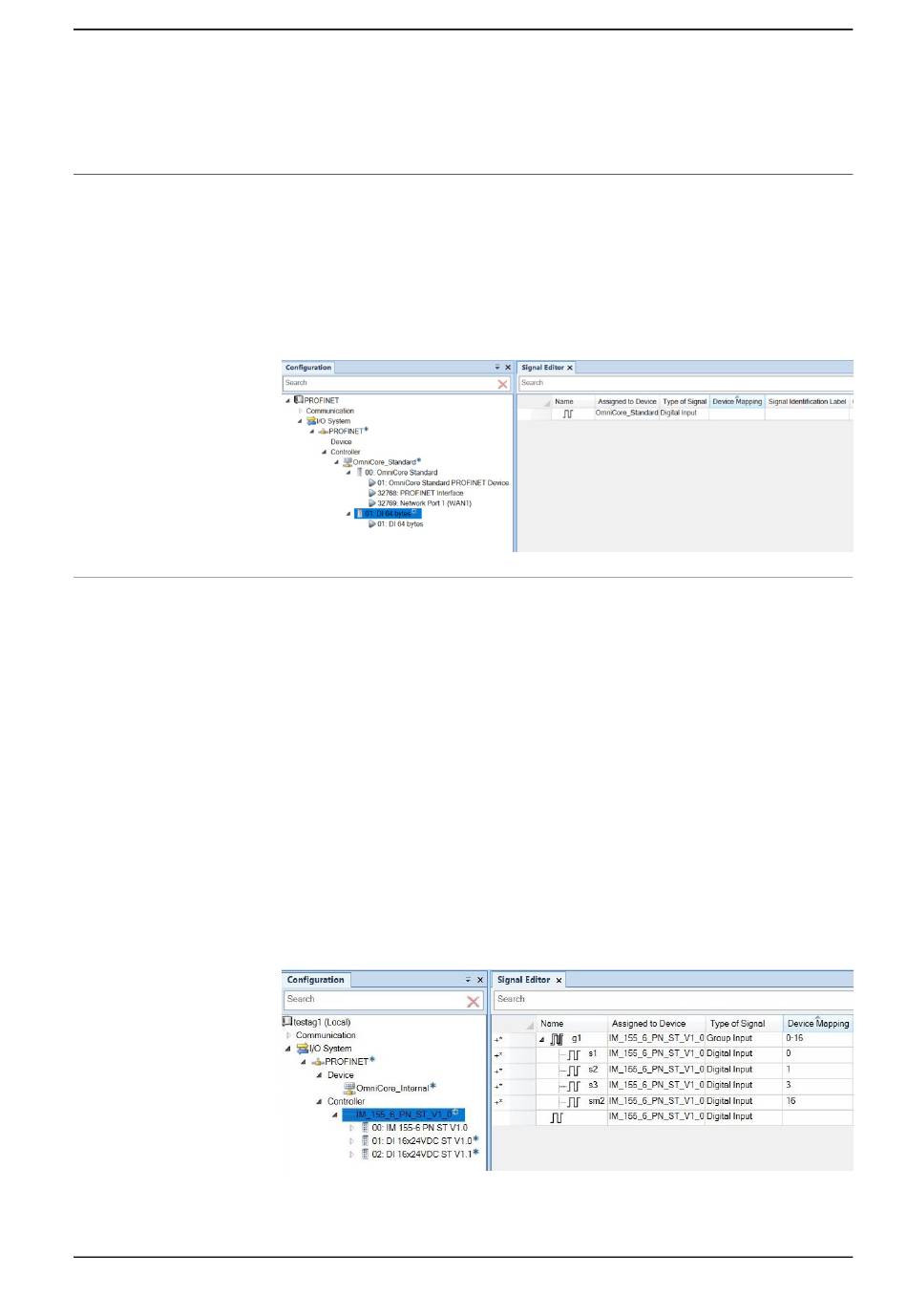

Gruppensignal erzeugen
Gruppensignale können auf Geräteebene und auf Modulebene erzeugt werden.
Anwendungshandbuch - PROFINET Controller/Device
3HAC066558-003 Revision: E
1 Klicken Sie im Ribbon auf Schreibzugriff anfordern.
2 Wenn der Signal-Editor nicht angezeigt wird, öffnen Sie ihn durch Anklicken
von Signal Editor.
3 Im Konfigurationsbrowser wählen Sie das E/A-Gerät oder E/A-Modul für
das Signale konfiguriert werden müssen.
4 In der Spalte Name legen Sie einen Namen für jedes Signal fest.
1 Klicken Sie im Ribbon auf Schreibzugriff anfordern.
2 Wenn der Signal-Editor nicht angezeigt wird, öffnen Sie ihn durch Anklicken
von Signal Editor.
3 Im Konfigurationsbrowser wählen Sie das E/A-Gerät oder E/A-Modul für
das ein Gruppensignal hinzugefügt werden muss.
4 Rechtklicken Sie und wählen Sie Einfügen, um eine neue Zeile hinzuzufügen.
5 Machen Sie die folgenden Angaben:
• Name: Geben Sie einen Namen für das Gruppensignal ein.
• Gerätezuordnung: Definieren Sie die Spanne der Signale, die in die
Gruppe eingeschlossen werden.
Wenn zum Beispiel 0-16 definiert ists, werden alle Signale mit einem
Gerätezuordnungswert innerhalb dieser Spanne in die Gruppe
eingeschlossen.
