ABB PSTX Handbuch

Sicherheitshinweise

Die Nichtbeachtung von Anweisungen und gängigen Sicherheitsverfahren kann zu Tod, Personenschäden oder erheblichen Sachschäden führen.
Nur ein qualifizierter Elektrofachmann darf elektrische Installationsarbeiten durchführen.
Nationale und lokale elektrische Sicherheitsvorschriften müssen stets beachtet werden.

HINWEIS
Ein Hinweis wird verwendet, um auf Praktiken hinzuweisen, die nicht mit körperlichen Verletzungen zusammenhängen.

Installationsanweisungen

Die folgenden Informationen dienen Ihnen als Referenz bei der Installation von PSTX-Sanftstarter-Panels für Normal- und Schwerlastanwendungen. Bitte beachten Sie, dass alle Geräte gemäß der anwendbaren Ausgabe des NFPA 70 (National Electrical Code, NEC) und den lokalen Bauvorschriften (oder ähnlichen) installiert werden müssen. PSTX-Sanftstarter-Panels für Normal-, Schwerlast- und Extrembetrieb sind nach dem Industriesteuerungsstandard UL 508A gebaut. Dieses Dokument enthält Informationen zu: Inspektionen, Umgebung, Installation und Verkabelung. Das PSTX-Benutzerhandbuch (1SFC132082M9901) und die in diesem Dokument enthaltenen Betriebsanleitungen für das PSTX-Sanftstarter-Panel bieten zusätzliche Informationen und werden im gesamten Text referenziert.

Erstinspektion

Nach dem Auspacken Ihres Sanftstarter-Panels überprüfen Sie es auf Schäden, die während des Versands aufgetreten sein könnten.
Sollten Schäden festgestellt werden, melden Sie diese bitte dem Händler, bei dem das Panel erworben wurde.

HINWEIS
Beim Auspacken des Panels ist Vorsicht geboten; unsachgemäßer Werkzeugeinsatz kann das Gerät beschädigen.

Vorbereitung für die Installation

Entfernen und entsorgen Sie gegebenenfalls enthaltene Trockenmittel-/Silikagel-Beutel.
Bevor Sie mit der Installation des PSTX-Sanftstarter-Panels beginnen, stellen Sie sicher, dass die geeigneten Hebevorrichtungen vorhanden sind. Beachten Sie die entsprechende Umrisszeichnung für Abmessungen, geschätztes Gewicht und erforderliche Freiräume für die Installation. Überprüfen Sie das Typenschild auf der Rückseite der Abdeckung, um sicherzustellen, dass das erhaltene Produkt der bestellten Einheit entspricht und überprüfen Sie das Produktlistungs-/Kennzeichnungsetikett.

Unsachgemäßes Heben des Gehäuses kann zu tödlichen oder schweren Verletzungen führen.

Überprüfen Sie die Anschluss- und Schaltpläne, bevor Sie mit der Verkabelung Ihres Sanftstarter-Panels beginnen. Beim Auspacken des Panels ist Vorsicht geboten; unsachgemäßer Werkzeugeinsatz kann das Gerät beschädigen.

HINWEIS
Die Türen des Gehäuses können über 90 Grad aufschwingen, und es gibt keine Anschläge, die verhindern, dass die Tür auf neben dem Panel befindliche Geräte stößt. Dies kann zu Schäden an türseitig montierten Schaltern und Anzeigelampen führen.

Umgebung

PSTX-Sanftstarter-Panels für Normal- und Schwerlastanwendungen sind in Gehäusen der Schutzarten NEMA Typ 1, 12 3R und 4 erhältlich. Die Umgebung muss vollständig frei von brennbaren oder explosiven Dämpfen und/oder Staub sein. Umgebungen für NEMA Typ 1 Gehäuse müssen in Innenräumen sein, wo folgende Bedingung auftreten kann: herabfallender Schmutz. Umgebungen für NEMA Typ 12 Gehäuse müssen in Innenräumen sein, wo folgende Bedingungen auftreten können: herabfallender Schmutz, zirkulierender Staub und/oder nicht-korrosive tropfende Flüssigkeiten. Umgebungen für NEMA Typ 3R Gehäuse müssen in Innen- oder Außenbereichen sein, wo folgende Bedingungen auftreten können: herabfallender Schmutz, Regen, Graupel, Schnee und äußere Eisbildung am Gehäuse.

Umgebungen für NEMA Typ 4 Gehäuse müssen in Innen- oder Außenbereichen sein, um einen gewissen Schutz für Personen vor dem Zugang zu gefährlichen Teilen zu gewährleisten; um einen gewissen Schutz vor dem Eindringen fester Fremdkörper (herabfallender Schmutz und windgeblasener Staub) zu gewährleisten; um einen gewissen Schutz vor schädlichen Auswirkungen auf das Gerät durch das Eindringen von Wasser (Regen, Graupel, Schnee, Spritzwasser und Schlauchwasser) zu gewährleisten; und um unbeschädigt zu bleiben bei äußerer Eisbildung am Gehäuse.

Die Nichtbeachtung der folgenden Anweisung kann zu einem Brand und/oder einer Explosion führen, was tödliche oder schwere Verletzungen zur Folge haben kann.

Für alle Gehäusetypen muss die Umgebungstemperatur im Bereich von -10°C bis 40°C (14°F bis 104°F) liegen. Lagern oder betreiben Sie das Panel niemals unter- oder oberhalb des Umgebungstemperaturbereichs.
Verwenden Sie die untenstehende Formel zur Reduzierung der Nennleistung (Derating) von Panels für Umgebungstemperaturen über 40°C und Höhen über 4000 Metern.
Bei Verwendung in großen Höhen reduzieren Sie den Nennstrom mit der folgenden Formel:
1000 m (3281 ft.) über dem Meeresspiegel ohne Derating. 1000–4000 m (3281–13.123 ft.) mit Derating von 0,7 %/100 m (0,22 %/100 ft.)

HINWEIS
Schäden am Gerät entstehen, wenn das Panel unter- oder oberhalb des angegebenen Umgebungstemperaturbereichs betrieben oder gelagert wird.

Alle wandmontierten Gehäuse müssen auf einer nicht brennbaren oder hitzebeständigen Oberfläche montiert werden.

Die Temperatur der Kühlrippen des Starters kann 90°C (194°F) erreichen. Daher kann es bei Nichtmontage auf einer hitzebeständigen oder nicht brennbaren Oberfläche zu einem Brand kommen, der tödliche oder schwere Verletzungen sowie Sachschäden zur Folge hat.

Montieren Sie das Gehäuse nicht in direktem Sonnenlicht. Dies gilt für ALLE Gehäusetypen.
Einige Konfigurationen des PSTX-Sanftstarter-Panels erfordern eine Gehäusebelüftung, um die Komponenten und die Starteinheit innerhalb ihrer thermischen Empfehlungen zu halten. Die Gehäusetür und die Seiten enthalten Gitter unten und oben, um die Luftzirkulation durch das Gehäuse zu ermöglichen. Die Belüftung erfolgt durch die am unteren Gitter/den unteren Gittern montierten Kühlgebläse, die Luft in das Gehäuse ziehen und sie durch das obere Gitter/die oberen Gitter herausdrücken.
Die zur Belüftung des Gehäuses verwendete Luft muss frei von Kondensation, Feuchtigkeit, Schmutz, Staub und brennbaren oder explosiven Dämpfen und/oder Staub sein.
Eine Rezirkulation der aus dem Gehäuse austretenden Luft sollte vermieden werden. Aus dem Gehäuse gedrückte Luft darf nicht wieder in das Gehäuse zurückzirkulieren. Alle Gehäuse sollten so installiert werden, dass sich die Türen vollständig öffnen lassen. Montieren Sie das Gehäuse nicht an Orten, wo der Luftstrom hinein oder heraus behindert werden könnte.

Installation

Bestimmen Sie vor der Montage die Ein- und Ausgangspositionen der Leitungsrohre am Gehäuse. Beachten Sie die entsprechende Umrisszeichnung für empfohlene Leitungsrohrpositionen.
Sorgen Sie dafür, dass die Eingangs- und Ausgangsstromverdrahtung in separaten Leitungsrohren verlegt wird.
Außer für vorgestanzte Öffnungen in einigen Gehäusen sind keine Leitungsrohrlöcher im Gehäuse vorhanden; daher muss der Kunde alle Leitungsrohrlöcher selbst anbringen. Bringen Sie eine Schutzabdeckung über den Komponenten des Panels an, während Sie die Leitungsrohrlöcher installieren, um zu verhindern, dass Metallspäne oder -splitter auf Komponenten oder elektronische Platinen gelangen.

HINWEIS
Wird die Abdeckung der Komponenten zum Schutz vor Metallspänen unterlassen, kann dies zu Schäden am Gerät führen.

Für die Gehäusetypen NEMA 12, 3R und 4 müssen flüssigkeitsdichte Leitungsrohre (UL-gelistete regendichte Leitungsrohrdurchführungen) und Fittings installiert werden, um die Integrität des Gehäuses zu gewährleisten.

Erdung

Alle Panels/Gehäuse müssen geerdet werden.
Jedes Panel enthält eine Erdungsklemme mit Vorkehrungen zum Anschluss eines Erdungsleiters vor Ort.
Alle Feldverdrahtungen müssen aus Kupfer sein und eine Mindestisolationsklasse von 75°C (167°F) aufweisen.
Dimensionieren Sie Erdungsleiter gemäß den lokalen und nationalen Vorschriften.
Erdungsmethoden müssen den lokalen und nationalen Vorschriften entsprechen.

Leistungsverdrahtung

(größer als 120 V AC) A
lle Feldverdrahtungen müssen aus Kupfer sein und eine Mindestisolationsklasse von 75°C (167°F) aufweisen.
Dimensionieren Sie alle Kabel basierend auf den Nennstromangaben des Panels gemäß den lokalen und nationalen Vorschriften.
Alle Leistungsverdrahtungen müssen von anderen Steuerverdrahtungen weggeführt werden. Vermeiden Sie es, Leistungsverdrahtungen parallel zu anderen Verdrahtungen zu verlegen, ohne einen Mindestabstand von vier (4) Zoll einzuhalten. Leistungsverdrahtungen sollten andere Verdrahtungen nur senkrecht kreuzen.
Eingangs- und Ausgangsleistung müssen gemäß Schaltplan angeschlossen werden.

HINWEIS
Schließen Sie keine Versorgungsspannung an, die höher ist als die Nennspannung des Panels, da sonst Schäden am Gerät entstehen.

Beachten Sie den Schaltplan und die Etiketten (Innenseite der Abdeckung) für die Drehmomentwerte der Kunden-Eingangs- und Ausgangsstromanschlüsse.

Verbinden oder trennen Sie niemals die Eingangsverdrahtung unter Spannung. Dies kann zu schweren oder tödlichen Verletzungen führen.

Verbinden oder trennen Sie niemals die Ausgangsverdrahtung unter Spannung. Dies kann zu schweren oder tödlichen Verletzungen führen.

Steuerverdrahtung

(120 V AC)
Alle Feldverdrahtungen müssen eine Mindestisolationsklasse von 75°C (167°F) aufweisen.
Dimensionieren Sie Kabel gemäß den lokalen und nationalen Vorschriften. Das beiliegende Sanftstarter-Panel wird mit einer 120 V AC Steuerspannungsversorgung geliefert, die ab Werk vom CPT bereitgestellt wird. Der PSTX verfügt außerdem über eine integrierte 24 V DC Stromversorgung.
Alle Steuerverdrahtungen müssen von Leistungsverdrahtungen weggeführt werden. Wenn Steuerverdrahtungen parallel zu Signalverdrahtungen (24 V DC oder weniger) geführt werden, muss die Isolation der Signalverdrahtung aufrechterhalten werden. Ein Mindestabstand von vier (4) Zoll ist erforderlich, um Signal- und Steuerverdrahtungen ausreichend zu trennen. Wenn das Signalkabel ein UL-anerkanntes geschirmtes Kabel ist, kann der Abstand auf einen (1) Zoll minimiert werden.

Signalverdrahtung

(24 V DC oder weniger)
Alle Feldverdrahtungen müssen eine Mindestisolationsklasse von 75°C (167°F) aufweisen.
Dimensionieren Sie Kabel gemäß den lokalen und nationalen Vorschriften.
Alle Feldsignalverdrahtungen müssen verdrillt und geschirmt sein. Alle Schirme müssen NUR an einem Punkt geerdet werden. Es wird empfohlen, die Schirmentwässerungen an der Signalquelle abzuschließen. Vermeiden Sie es, Signalverdrahtungen zusammen mit Leistungsverdrahtungen zu verlegen. Wenn Signalverdrahtungen zusammen mit Steuerverdrahtungen verlegt werden, ist ein Mindestabstand von einem (1) Zoll erforderlich.
Wenn Ihre Anwendung eine Verdrahtung zu den Steuerklemmen des PSTX-Sanftstarters erfordert, verwenden Sie Kabel der Größe 16 bis 18 AWG. Weitere Details finden Sie im PSTX-Handbuch.
Die Verbindungen zu den Sanftstarterklemmen sollten fest genug sein, damit ein leichtes Ziehen am Kabel nicht dazu führt, dass das Kabel teilweise oder vollständig aus der Klemmenleiste rutscht.

HINWEIS
Ziehen Sie Klemmen und Steckverbinder nicht zu fest an. Es können Schäden am Gerät entstehen.

Sonstige Informationen

Wenn Ihr Gehäuse mit Zwangslüftung ausgestattet ist, um den Starter und andere Komponenten innerhalb ihrer thermischen Empfehlungen zu halten, müssen die zur Belüftung Ihres Gehäuses verwendeten Kühlgebläse regelmäßig gereinigt werden. Die Reinigung des/der Kühlgebläse(s) wird empfohlen, um die ordnungsgemäße Luftzirkulation durch das Gehäuse aufrechtzuerhalten. Die PSTX-Sanftstarter verfügen über Lüfter zur internen Belüftung des PSTX-Geräts.
ABB empfiehlt, alle Stromanschlüsse alle 6 Monate auf festen Sitz zu überprüfen, aufgrund von thermischen Zyklen, die während des normalen Betriebs auftreten können.

Inspektion Nr. 2

Vor der Inbetriebnahme Ihres PSTX-Sanftstarter-Panels ist Folgendes zu überprüfen:

• Die mechanische Installation auf Sicherheitsmängel und Verstöße gegen lokale oder nationale Vorschriften.
• Die elektrische Installation auf korrekte Anschlüsse und Verstöße gegen lokale oder nationale Vorschriften.
• Ordnungsgemäße Erdung des Geräts.
• Alle Feldverdrahtungen auf feste und korrekte Anschlüsse (keine gespaltenen Kabelenden, die mit angrenzenden Anschlusspunkten in Kontakt kommen könnten).
• Keine losen Hardwareteile, Metallspäne oder Kabelreste.
• Alle werkseitigen Verdrahtungen auf festen Sitz, der durch Versandvibrationen locker geworden sein könnte.

Bedienungsanleitung

Ihr Solid-State-Schaltschrank für Normal- oder Schwerlastanwendungen wird mit einem ABB PSTX Sanftstarter in einem Gehäuse geliefert und kann die folgende Ausrüstung zur Sanftstartersteuerung des Motors und, falls vorhanden, die Möglichkeit zum manuellen oder automatischen Direktstart des Motors enthalten.

• ABB Trennschalter ohne Sicherung mit durch die Tür verriegelbarem Griff (optional) (oder gleichwertig)
• ABB Trennschalter mit Sicherung und durch die Tür verriegelbarem Griff (optional) (oder gleichwertig)
• ABB Tmax XT thermischer Leitungsschutzschalter mit durch die Tür verriegelbarem Griff
• ABB AF Serie 3-polige nicht-wendende Schütze
• ABB EF Serie elektronische Motorüberlastrelais
• ABB A3TM Wahlschalter
• ABB A3TM Meldeleuchten
• ABB A3TM Drucktasten
• ABB NFTM Serie Steuerrelais
• ABB Typ IP gekapselter oder vakuumimprägnierter 115 V AC Steuertrafo mit Sicherungen
• Mersen oder Bussmann träge Class J Sicherungen (oder gleichwertig)
• Optionale ABB Reihenklemmen

Diese Anweisungen dienen als Ergänzung zum Benutzerhandbuch für den PSTX Sanftstarter. Für Programmier-, Betriebs- und Fehlerbehebungsanweisungen für den Sanftstarter beachten Sie bitte das Benutzerhandbuch, das in Ihrer XD und ND Schaltschrank-Dokumentation enthalten ist.

Lesen Sie mehr: PSTX Sanftstarter-Benutzerhandbuch, 1SFC132082M9901.

Ebenfalls in Ihrem XD oder ND Schaltschrank-Dokumentationspaket enthalten sind Installationsanweisungen sowie elektrische und mechanische Zeichnungen Ihres XD oder ND Schaltschranks. Zeichnungen können auch von der ABB Website heruntergeladen werden.
Siehe "Elektrische und mechanische Produktzeichnungen" für den Weblink.

Bedienelemente

PSTX Sanftstarter-Schaltschrank

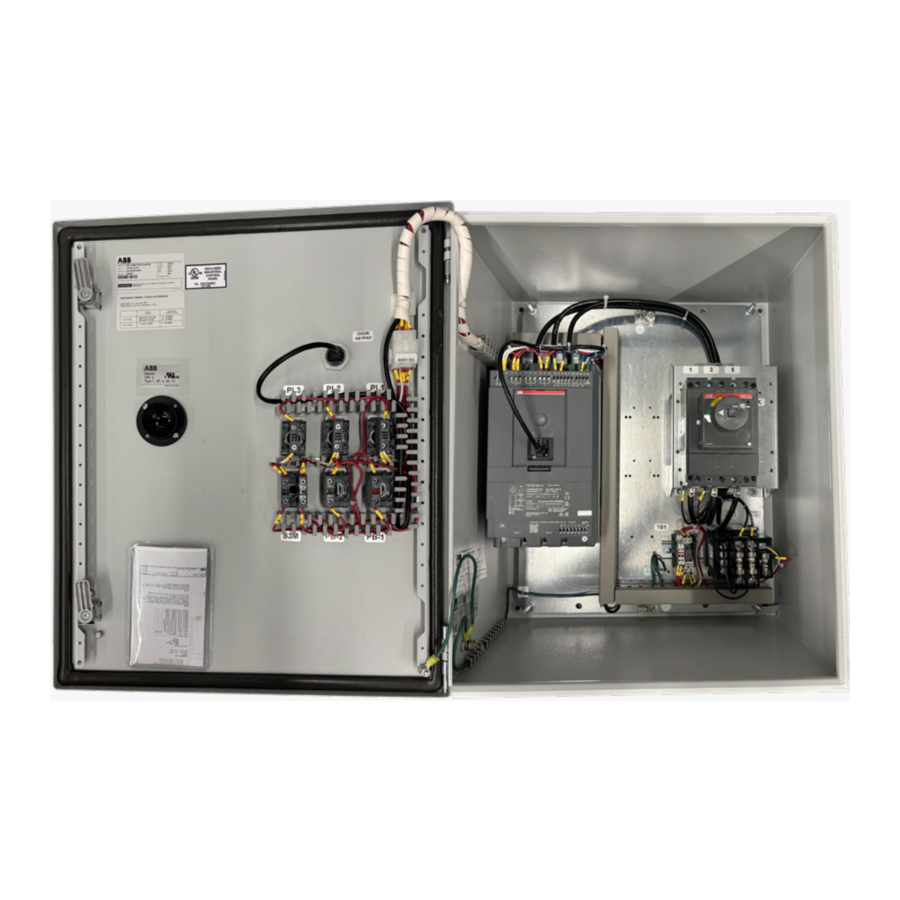

Unten ist die typische interne Anordnung eines PSTX Sanftstarter-Schaltschranks dargestellt.

1. Layout der Bedienelemente, Normal- und Schwerlast (ND): Gehäuseabdeckung
2. Layout der Bedienelemente, Extreme Duty (XD): Gehäuseabdeckung

Ihr PSTX Sanftstarter-Schaltschrank ist mit mehreren an der Schaltschranktür montierten Bedienelementen ausgestattet, die Folgendes umfassen können:

• ND — ein (1) durch die Tür geführter, abschließbarer Trennschaltergriff für die Eingangsvorrichtung; ein (1) Bedienerwahlschalter; zwei (2) Drucktasten; ein (1) an der Tür montiertes Tastenfeld und drei (3) Meldeleuchten.
• XD — ein (1) durch die Tür geführter, abschließbarer Trennschaltergriff für die Eingangsvorrichtung; zwei (2) Bedienerwahlschalter; vier (4) Drucktasten; ein (1) an der Tür montiertes Tastenfeld und vier (4) Meldeleuchten.

Je nach Auswahl können diese Komponenten im Schaltschrank vorhanden sein oder nicht. Die Funktion dieser Geräte wird in diesem Abschnitt erläutert. Spezifische Informationen zu den Verdrahtungsanschlüssen finden Sie im Abschnitt über die E/A des Sanftstarter-Klemmenbretts dieses Handbuchs und in den Schaltplänen.

Eingangs-Trennschalter
Der Zweck der am Schaltschrank montierten Eingangs-Trennschalter mit durch die Tür geführtem Griff besteht darin, eine lokale, abschließbare Methode zur Trennung der gesamten AC-Eingangsleistung vom Normal- oder Schwerlast-Schaltschrank und PSTX Sanftstarter bereitzustellen.

Auch wenn der Trennschalter- oder Leistungsschaltergriff in der Position "OFF" (AUS) steht, garantiert dies nicht, dass keine gefährlichen Spannungspegel auf der Netzseite des Trennschalters oder Leistungsschalters vorhanden sind. Stellen Sie immer sicher, dass der vorgeschaltete Leistungsschalter oder Trennschalter getrennt wird, um die Stromversorgung des Schaltschranks zu unterbrechen, bevor Sie daran arbeiten.

Wenn Ihr Schaltschrank einen Leistungsschalter enthält, bietet dieser zusätzlich zur manuellen Methode zum Anlegen und Trennen der AC-Eingangsleistung vom Normal- und Schwerlast-Schaltschrank auch einen Kurzschlussschutz für die Schaltschrankkomponenten und den Motor.

Eine unsachgemäße Einstellung des Auslösepegels des Leistungsschalters kann zu Codeverletzungen oder unzureichendem Kurzschlussschutz führen, was möglicherweise einen Brand oder eine Sicherheitsgefahr zur Folge hat. Weitere Anweisungen zur Einstellung des Auslösepegels des Leistungsschalters finden Sie im Abschnitt "Einstellungen" dieses Handbuchs.

Gerätklemmenblock E/A

Alle E/A-Punkte des PSTX Sanftstarter-Klemmenblocks, mit Ausnahme derer, die bereits für den ordnungsgemäßen Betrieb des Solid-State-PSTX-Schaltschranks verwendet werden, stehen dem Kunden zur Verfügung. Die Bedeutungen und Anschlusspläne dieser E/A-Punkte sind im Benutzerhandbuch des PSTX Sanftstarters (1SFC132082M9901), das Ihrem Schaltschrank-Dokumentationspaket beiliegt, gut beschrieben und illustriert. Der Einfachheit halber werden jedoch mehrere E/A-Punkte, die häufig in BYPASS- und NON-BYPASS-Schaltschrankanwendungen verwendet werden, im Folgenden beschrieben. Informationen zu den Klemmenpositionen finden Sie im PSTX Benutzerhandbuch 1SFC132082M9901. Details zu den korrekten Anschlusspunkten finden Sie im Schaltplan.

Hinweis: 120 V AC, die an digitale Klemmen von 13 bis 17 angeschlossen werden, beschädigen die Steuerplatine.

Einstellungen

Der Solid-State-PSTX-Schaltschrank bietet mehrere vom Benutzer einstellbare Parameter, die es ermöglichen, ihn speziell an Ihren Drehstrom-Induktionsmotor anzupassen. Die entsprechende Einstellung dieser Parameter ist ein wichtiger Faktor, um die Einhaltung geltender Sicherheitsvorschriften zu gewährleisten und sicherzustellen, dass Ihr Schaltschrank, Ihre Verdrahtung und Ihr Motor angemessen geschützt sind. Die folgende Liste umfasst alle vom Benutzer einstellbaren Geräte/Komponenten innerhalb des Solid-State-PSTX-Schaltschranks. Der Benutzer sollte eine Kopie von NFPA 70 (allgemein bekannt als National Electrical Code, oder einfach NEC) zur Referenz bereithalten, wenn diese Einstellungen vorgenommen werden.

Eingangssicherungen

Im Allgemeinen gibt es zwei Konfigurationen, die Eingangssicherungen verwenden:

1. Eingangs-Trennschalter mit separat montierten Sicherungen auf der Lastseite; und
2. Eingangs-Trennschalter mit Sicherung, bei dem die Sicherungen ein integraler Bestandteil des Trennschalters sind.

Wenn Ihr Schaltschrank mit der Leistungsschalteroption bestellt wurde, werden der Trennschalter und die Sicherungen durch den Leistungsschalter ersetzt. Bei Schaltschränken mit Sicherungstrennschalter sind die mit Ihrem Schaltschrank gelieferten Haupt-Eingangssicherungen eng aufeinander abgestimmt, um Kurzschlussschutz für den Starter sowie Kurzschluss- und Überstromschutz für den Motor zu gewährleisten. Im "Sanftstarter"-Betriebsmodus bieten die Sicherungen nur Kurzschlussschutz, da der Starter einen inhärenten Überstromschutz besitzt. Im "Bypass"-Betriebsmodus bieten die Sicherungen sowohl Kurzschluss- als auch Überstromschutz für den Motor.

Leistungssicherungen werden nicht mit den geschlossenen Schaltschränken geliefert. Für Trennschalter-Schaltschränke werden UL-gelistete träge Sicherungen der Klasse J empfohlen. Diese Sicherungen sollten gemäß NEC Abschnitt 430-52 dimensioniert werden. Der NEC besagt, dass Sicherungen dieses Typs auf 175 % des Motor-Nennstroms (FLA) dimensioniert werden müssen. Da der tatsächliche Motor-FLA zusammen mit den Anlaufstromanforderungen je nach Hersteller und Motortyp variieren, basieren die gelieferten Sicherungen auf Standard-NEC-Motordaten. Überprüfen Sie, ob der Nennstrom der Eingangssicherung kleiner oder gleich dem tatsächlichen Motor-FLA x 1,75 ist. Falls der tatsächliche Motor-FLA x 1,75 kleiner ist als der Nennstrom der gelieferten Sicherungen, müssen möglicherweise kleinere Sicherungen installiert werden, um NEC Abschnitt 430-52 einzuhalten. Bitte lesen Sie NEC Abschnitt 430.52(c)1(a), der besagt, dass, wenn der berechnete Nennstrom der Sicherung keiner Standard-Sicherungsgröße entspricht, die nächsthöhere Standard-Sicherungsgröße verwendet werden kann. In Fällen, in denen die gelieferten Sicherungen für die Anlaufstromanforderungen des Motors nicht ausreichen, lesen Sie bitte 430.52(c)1(b), der besagt, dass der Nennwert einer trägen Sicherung erhöht werden kann, aber in keinem Fall 225 % des Motor-FLA überschreiten darf. Falls eine größere oder kleinere Sicherung erforderlich ist, kann der Sicherungshalter im Schaltschrank ein begrenzender Faktor sein.

Die Abstimmung der Sicherungen für den Solid-State-PSTX-Schaltschrank ist die Überstromschutzabstimmung zwischen dem Überlastrelais der Klasse 10/20/30 und dem Überstromschutz der Sicherung. Diese Abstimmung soll ein unnötiges Auslösen der Sicherungen vermeiden. Die Abstimmung zwischen dem Kurzschlusswert des Sanftstarters und den RMS-Durchlassströmen der Sicherung während eines Kurzschlusszustands wurde ebenfalls sorgfältig evaluiert. Das Ändern der Haupt-Eingangssicherungen kann eines oder beide der oben genannten Abstimmungsprobleme beeinflussen. Wenn es daher notwendig ist, die Eingangssicherungen zu ändern, beziehen Sie sich auf das UL-Kurzschlussdokument 1SFC132423M0201.

Auslösepegel des Leistungsschalters

Der optionale Leistungsschalter im Solid-State-PSTX ist ein Solid-State-Leistungsschalter der Tmax® XT Serie von ABB. Der Zweck des Leistungsschalters ist es, Kurzschlussschutz und Überstromschutz für die Schaltschrankkomponenten, die Feldverdrahtung und den Motor zu bieten. Der Leistungsschalter verwendet ein Solid-State-Sensorelement, das den echten Effektivwert des Stroms in jedem Zyklus berechnet, was zu einer sehr schnellen Auslösung führt. Aus diesem Grund erlaubt der NEC, den Auslösepegel auf 700 % des Motor-FLA einzustellen, um den hohen Anlaufstrom des blockierten Rotors zu berücksichtigen, den der Motor bei Direktanläufen aufnimmt (siehe NEC Abschnitt 430-52). Da sofort auslösende Leistungsschalter so schnell reagieren, erlaubt der NEC tatsächlich Auslösepegeleinstellungen bis zu 1300 % des Motor-FLA, wenn dies durch eine technische Bewertung als erforderlich nachgewiesen werden kann. Ein Motor, der direkt an das AC-Netz angeschlossen wird, kann für die erste halbe Periode einen sehr großen Spitzenstrom ziehen, was zu unerwünschten Auslösungen bei sofort auslösenden Leistungsschaltern führen kann, die auf 700 % eingestellt sind. Die ABB Motors and Electrification Geschäftsfelder haben Analysen durchgeführt, die zeigen, dass bestimmte Modelle diesen Auslösepegel von 1300 % erfordern können, um unerwünschte Auslösungen bei Direktanläufen zu vermeiden. Im Allgemeinen muss der Auslösepegel für Premium-Effizienz-Motoren höher sein als für Standard-Effizienz-Motoren.

Die einstellbaren Leistungsschalter werden ab Werk auf Minimaleinstellungen voreingestellt und müssen vom Installateur vor Ort entsprechend eingestellt werden.
Die Nennwerte für die Leistungsschalter in Solid-State-PSTX-Schaltschränken wurden so gewählt, dass Auslösepegeleinstellungen bis zum 13-fachen der Nennströme des Schaltschranks zulässig sind. Wenn der Auslösepegel auf das 13-fache des Motor-FLA eingestellt ist und der Leistungsschalter immer noch auslöst, liegt dies wahrscheinlich daran, dass Ihr Motor eine sehr hohe Effizienz aufweist und daher die höchsten Einschaltströme zeigt. Hilfe zur Fehlerbehebung finden Sie im Kapitel "Elektrische und mechanische Produktzeichnungen" dieses Dokumentenabschnitts.

Motorenüberlast-Auslösepegel

Das Überlastrelais in Ihrem Solid-State-PSTX-Schaltschrank ist ein elektronisches Überlastrelais der EF-Serie, Typ Klasse 10, 20 oder 30 von ABB, und ist am Schaltschrank/Starter montiert. Das Überlastrelais führt den gesamten Motorstrom, wenn der Motor im BYPASS-Modus läuft. Während der Schaltschrank-Leistungsschalter oder die Eingangssicherungen dazu bestimmt sind, Kurzschlussschutz für die Schaltschrankkomponenten, die Feldverdrahtung und den Motor zu bieten, besteht die Funktion des Überlastrelais darin, einen kontinuierlichen Langzeit-Überlastschutz gegen Lasten zu gewährleisten, die Strom über den Nennwert des Motors hinaus ziehen.

Technische Daten zu Schützen und Überlastrelais finden Sie unter 1SBC100214C0202.

Das Einstellrad des Überlastrelais an den Schützen sollte wie folgt eingestellt werden:

• Motoren mit einem Servicefaktor von 1,15 oder größer — Stellen Sie das OL-Relais-Einstellrad auf den Motor-Typenschild-FLA ein.
• Motoren mit einem Servicefaktor kleiner als 1,15 — Stellen Sie das OL-Relais-Einstellrad gemäß dieser Formel ein: FLA x Servicefaktor x 0,90

Beispiel: 30 A Motor mit 1,00 Servicefaktor
OL-Einstellrad auf 30 x 0,90 = 27,0 A einstellen

Das Überlastrelais-Einstellrad sollte niemals höher eingestellt werden als der Nennstrom des Schaltschranks, selbst wenn dies durch die obige Formel zulässig wäre.

HINWEIS
Bei allen PSTX Normal- und Schwerlast-Schaltschränken sollte das Überlastrelais-Einstellrad niemals höher eingestellt werden als der Nennstrom des Schaltschranks, selbst wenn dies durch die obige Formel zulässig wäre, da das Überlastrelais zusätzlich zum Motor auch Schaltschrankkomponenten wie die Schütze schützt.

Wenn das Überlastrelais-Einstellrad korrekt eingestellt ist, aber in normalen Betriebssituationen auslöst, ist Ihr Motor wahrscheinlich für Ihre Last unterdimensioniert. Mögliche Korrekturmaßnahmen sind:

1. Stellen Sie sicher, dass keine unbeabsichtigte zusätzliche Belastung des Motors zu übermäßigem Strom führt.
2. Versuchen Sie ein anderes Überlastrelais. Möglicherweise sind die Toleranzen des mit Ihrem Schaltschrank gelieferten Relais ungünstig.

Wenn das Überlastrelais-Einstellrad korrekt eingestellt ist, aber bei Direktanläufen auslöst, liegt dies wahrscheinlich an einer großen Lastträgheit, die zu einem hohen Anlaufstrom führt, der über einen längeren Zeitraum angelegt wird, um den Motor aus dem Stillstand auf volle Drehzahl zu beschleunigen. Traditionell wurde das Problem des Anlaufens von Motoren mit hohen Trägheitslasten am Netz durch eine Reihe von Methoden gelöst, die unter die Kategorie der Sanftstarter fallen. Der PSTX Sanftstarter ist ein "Sanftstarter", weil er dem Motor im Stillstand eine sehr niedrige Spannung zuführt und diese bei voller Drehzahl allmählich auf die volle Spannung erhöht. Da dieses Problem nur bei Direktanläufen mit voller Spannung (d.h. Anlauf im Bypass-Modus) auftreten kann, beachten Sie bitte das Kapitel "Elektrische und mechanische Produktzeichnungen" dieses Dokumentenabschnitts zur Fehlerbehebung.

Das Überlastrelais sollte nicht höher eingestellt werden, als es die oben genannten Regeln erlauben, um den Motor ohne Auslösen direkt am Netz starten zu können. Andernfalls wird der Überlastschutz beeinträchtigt, was zu Komponentenschäden oder Bränden führen könnte, die die Sicherheit des Personals gefährden könnten. Weitere Informationen finden Sie im NEC.

Auslösekennlinien für elektronischen Überlastschutz

Auslösekennlinien für den integrierten elektronischen Überlastschutz. Alle Geräte verfügen über einen integrierten elektronischen Überlastschutz, der auf vier verschiedene Auslöseklassen eingestellt werden kann. Unten finden Sie eine Kurve für jede Auslöseklasse im Kaltzustand. Diese Auslösekennlinien gelten für PSTX.

Änderungen der Gerätefunktionscodes

Der PSTX Sanftstarter verfügt über programmierbare Funktionen. Eine vollständige Beschreibung dieser Funktionscodes finden Sie im PSTX Benutzerhandbuch 1SFC132082M9901. Das PSTX-Gerät wird mit Werkseinstellungen geliefert.

Fehlerbehebung

Motorrotation im Sanftstarter- und Bypass-Modus

Wird bei der Verbindung der Schalttafel mit der Drehstromversorgung und dem Motor nicht sorgfältig auf die Phasenfolge geachtet, besteht nur eine von vier Möglichkeiten, dass der Motor sowohl im Sanftstarter- als auch im Bypass-Modus korrekt dreht.
Die anderen drei Möglichkeiten und die entsprechenden Korrekturmaßnahmen sind wie folgt:

• Problem: Motor dreht im Bypass-Modus korrekt und im Sanftstarter-Modus falsch.
• Lösung: Vertauschen Sie zwei der drei Netzanschlussleitungen, die an die lastseitigen Stromklemmen des PSTX (d.h. 2T1, 4T2, 6T3) angeschlossen sind. Ändern Sie keine andere Verdrahtung.

• Problem: Motor dreht im Sanftstarter-Modus korrekt und im Bypass-Modus falsch.
• Lösung: Vertauschen Sie zwei der drei Netzanschlussleitungen.

• Problem: Motor dreht in beiden Modi falsch.
• Lösung: Vertauschen Sie zwei der drei Motoranschlussleitungen.

Beachten Sie, dass, wenn die Drehrichtung im Bypass-Modus entgegengesetzt zur Drehrichtung im Sanftstarter-Modus ist, der Motorüberlastschutz der Schalttafel auslösen kann, wenn ein Übergang zwischen den Modi bei voller Drehzahl versucht wird. Dies liegt an dem hohen Strom, der erforderlich ist, um den Motor zum Stillstand abzubremsen, bevor er in die richtige Richtung beschleunigt wird.

Leistungsschalter-Auslösestufe

Mögliche Korrekturmaßnahmen sind:

1. Überprüfen Sie die Auslöseeinstellung in der Nennleistung des Leistungsschalters.
2. Stellen Sie sicher, dass kein tatsächlicher Kurzschluss die Auslösung verursacht.
3. Versuchen Sie, den Leistungsschalter mehrmals zu schließen. Der tatsächliche Einschaltstrom ist von den Leitungsbedingungen beim Schließen des Leistungsschalters abhängig. Das Schließen des Leistungsschalters, wenn die Leitungsbedingungen akzeptabel sind, sollte ein Auslösen verhindern.

1. Da der tatsächliche Einschaltstrom von den Leitungsbedingungen abhängt, korrigieren Sie die Leitungsbedingung, die einen übermäßigen Einschaltstrom verursacht.
2. Versuchen Sie eine andere Leistungsschalter-Nennleistung. Möglicherweise sind die Toleranzen des mit Ihrem Leistungsschalter gelieferten Geräts ungünstig.
3. Starten Sie den Motor im Sanftstarter-Modus.
4. Für NEMA E Motoren (Super-Premium-Effizienz) erlaubt die Version NEC 2023 eine Auslöseeinstellung von 1700 % des Motor-FLA.

Motorüberlast-Auslösestufe

Mögliche Korrekturmaßnahmen sind:

1. Lassen Sie die Überlastung zwischen den Neustarts ausreichend abkühlen. Es besteht typischerweise ein Verhältnis von 4 zu 1 zwischen der Betriebszeit der Überlasten in ihrem kalten Zustand im Vergleich zu ihrem warmen Zustand.
2. Versuchen Sie ein anderes Überlastrelais mit der gleichen Nennleistung. Die Toleranzen bei den Überlasten sind gering, und die Auslösezeiten können von Einheit zu Einheit der gleichen Nennleistung erheblich variieren (ein Bereich von 2 zu 1 oder mehr ist nicht ungewöhnlich).
3. Reduzieren Sie die Motorlast während der Beschleunigung. Die gesamte Motorlast während dieser Periode ist die Summe aus Beschleunigungsmoment plus Lastmoment. Sobald der Motor auf Drehzahl ist, kann die Last wieder angelegt werden.

Sanftstarter-Fehlercodes

Beachten Sie das Benutzerhandbuch 1SFC132082M9901 PSTX für Unterstützung bei der Fehlerbehebung.
Beachten Sie die elektrischen Schaltpläne und Umrisszeichnungen, die dem Gerät beiliegen, für Verdrahtungs- und Montagedetails. Sie können diese Dokumente auch von der ABB-Website herunterladen.
PSTX Installations- und Inbetriebnahmeanleitung, 1SFC132081M0201.

Kontaktieren Sie das ABB-Team telefonisch oder per E-Mail:
888-385-1221 ext. 1 eppc.support@us.abb.com

Elektrische und mechanische Produktzeichnungen

Bitte verwenden Sie die folgenden Links für elektrische Schaltpläne und mechanische Layoutzeichnungen, die in der ABB-Bibliothek verfügbar sind.
