ABB

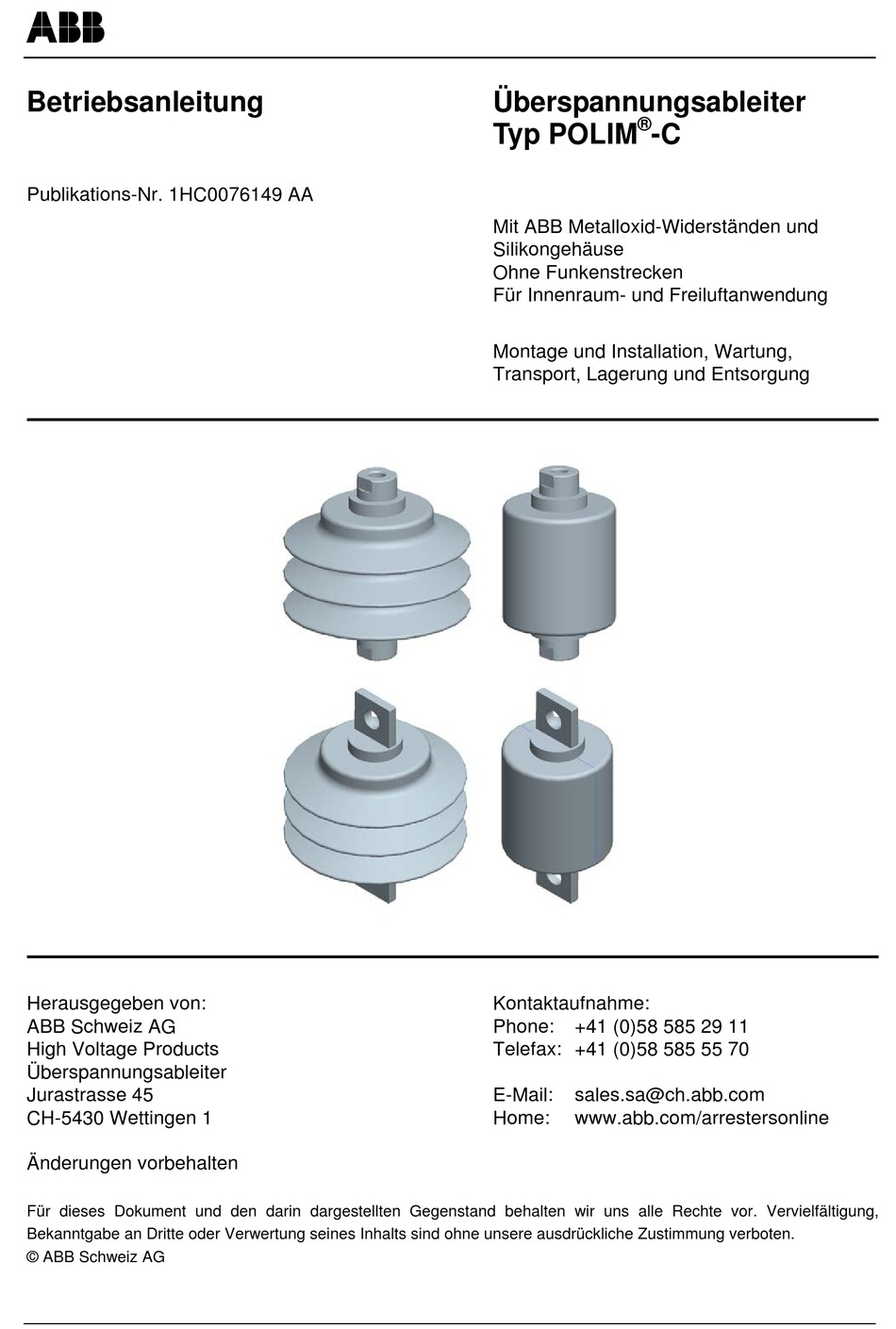

Betriebsanleitung
Publikations-Nr. 1HC0076149 AA
Herausgegeben von:
ABB Schweiz AG
High Voltage Products
Überspannungsableiter
Jurastrasse 45
CH-5430 Wettingen 1
Änderungen vorbehalten
Für dieses Dokument und den darin dargestellten Gegenstand behalten wir uns alle Rechte vor. Vervielfältigung,
Bekanntgabe an Dritte oder Verwertung seines Inhalts sind ohne unsere ausdrückliche Zustimmung verboten.
© ABB Schweiz AG

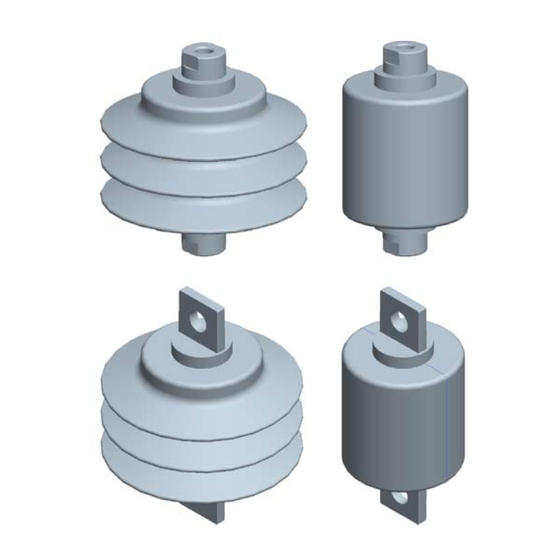

Überspannungsableiter
®
Typ POLIM
-C
Mit ABB Metalloxid-Widerständen und
Silikongehäuse
Ohne Funkenstrecken
Für Innenraum- und Freiluftanwendung
Montage und Installation, Wartung,
Transport, Lagerung und Entsorgung
Kontaktaufnahme:
Phone:
+41 (0)58 585 29 11
Telefax: +41 (0)58 585 55 70
E-Mail:
sales.sa@ch.abb.com
Home:
www.abb.com/arrestersonline
Werbung
Verwandte Anleitungen für ABB POLIM-C
Inhaltszusammenfassung für ABB POLIM-C
- Seite 1 Betriebsanleitung Überspannungsableiter ® Typ POLIM Publikations-Nr. 1HC0076149 AA Mit ABB Metalloxid-Widerständen und Silikongehäuse Ohne Funkenstrecken Für Innenraum- und Freiluftanwendung Montage und Installation, Wartung, Transport, Lagerung und Entsorgung Herausgegeben von: Kontaktaufnahme: ABB Schweiz AG Phone: +41 (0)58 585 29 11 High Voltage Products Telefax: +41 (0)58 585 55 70 Überspannungsableiter...
- Seite 2 ® Betriebsanleitung Überspannungsableiter POLIM Inhaltsverzeichnis ZU DIESEM DOKUMENT 1.1. Gültigkeit 1.2. Zielgruppe 1.3. Urheberrecht SICHERHEIT 2.1. Symbole und Hinweise 2.2. Grundlegende Sicherheitshinweise 2.2.1. Produktsicherheit 2.2.2. Personalbezogene Massnahmen 2.2.3. Organisatorische Massnahmen BESCHREIBUNG 3.1. Bestimmungsgemässe Verwendung 3.2. Aufbau und Funktion 3.3. Technische Daten 3.3.1.
- Seite 3 1.3. Urheberrecht Das Urheberrecht an dieser Betriebsanleitung verbleibt bei ABB Schweiz AG. Die- se Betriebsanleitung ist vertraulich zu behandeln und nur für das Montage-, Bedie- nungs- und Überwachungspersonal bestimmt. Sie enthält Vorschriften und Zeich- nungen technischer Art, die weder zu Zwecken des Wettbewerbs unbefugt verwertet noch anderen mitgeteilt werden dürfen.
- Seite 4 ® Betriebsanleitung Überspannungsableiter POLIM SICHERHEIT 2.1. Symbole und Hinweise Dies ist ein Sicherheitszeichen. Es warnt Sie vor Verletzungsgefahren und Sach- schäden. Befolgen Sie alle Massnahmen, die mit dem Sicherheitszeichen ge- kennzeichnet sind, um Verletzungen, Tod und Sachschäden zu vermeiden. Dieses Sicherheitszeichen warnt Sie vor Tod oder schwerer Verletzung durch Stromschlag.
- Seite 5 ® Betriebsanleitung Überspannungsableiter POLIM 2.2. Grundlegende Sicherheitshinweise 2.2.1. Produktsicherheit ® Der POLIM -C, ist nach dem Stand der Technik und anerkannten sicherheitstech- ® nischen Regeln gebaut. Dennoch können beim Einsatz des POLIM -C Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen des ®...
- Seite 6 ® Betriebsanleitung Überspannungsableiter POLIM BESCHREIBUNG 3.1. Bestimmungsgemässe Verwendung ® Der POLIM -C ist ein Überspannungsableiter für den Einsatz im Nieder- und Mit- telspannungsbereich. Überspannungsableiter sind Schutzgeräte, die die Isolation von Apparaten gegen die Beanspruchung durch unzulässige Überspannungen schützen. Überspannungen können durch Blitze oder Schalthandlungen in der Schaltanlage entstehen.
- Seite 7 ® Betriebsanleitung Überspannungsableiter POLIM 3.3. Technische Daten Die technischen Daten, Abmessungen, Gewichte und Einbauabstände sind in fol- genden Dokumenten spezifiziert: • ® ® Überspannungsableiter POLIM -C .. N(F), POLIM -C .. I(F) für Anwendungen in Wechselspannungsanlagen in der Druckschrift 1HC0075874 •...
- Seite 8 ® Betriebsanleitung Überspannungsableiter POLIM 3.3.2. Anwendungsrichtlinien ® Für den Einsatz der Überspannungsableiter POLIM -C gelten folgende Anwen- dungsrichtlinien: • "Anwendungsrichtlinien Überspannungsschutz" Bemessung, Prüfung und Einsatz von Metalloxidableitern in Mittelspannungs- netzen, Druckschrift 1HC0075561 • "Anwendungsrichtlinien Überspannungsschutz" Bemessung, Prüfung und Einsatz von Metalloxidableitern in Bahnanlagen, Druckschrift 1HC0075573 3.3.3.
- Seite 9 ® Betriebsanleitung Überspannungsableiter POLIM TRANSPORT, AUSPACKEN UND LAGERUNG Transport Unsachgemässe Handhabung der Überspannungsableiter beim Transport Beschädigung der Überspannungsableiter durch unsachgemässe Handhabung. VORSICHT Für sachgemässe Handhabung während Transport und Lagerung die auf den Verpackungen aufgedruckten Sicherheitshinweise beachten. Überspannungsableiter vor dem Transport gegen Herabfallen sichern. Auspacken Die gelieferten Überspannungsableiter sind in stabile Kartonschachteln oder Holz- kisten verpackt.
- Seite 10 ® Betriebsanleitung Überspannungsableiter POLIM INBETRIEBNAHME 5.1. Sicherheit Anlage unter Hochspannung Tod, schwere Körperverletzung und Beschädigung der Schaltanlage durch Stromschlag. GEFAHR Arbeiten mit dem Überspannungsableiter nur von autorisierter Fachkraft durchführen lassen. Vor Arbeiten an der Anlage die Sicherheitsregeln der EN 50110-1 beachten: Anlage freischalten.
- Seite 11 Überspannungsableiter für Wechselspannungssysteme nicht in Gleichspan- VORSICHT nungsanlagen einsetzen. Überspannungsableiter für Gleichspannungssysteme nicht in Wechselspan- nungsanlagen einsetzen. „Anwendungsrichtlinien Überspannungsschutz“ der ABB Schweiz AG beachten. Vor der Montage sicherstellen, dass die Kenndaten auf dem Typenschild des Überspannungsableiters mit den Anforderungen des Stromnetzes beim An- lagenbetreiber übereinstimmen.
- Seite 12 ® Betriebsanleitung Überspannungsableiter POLIM 5.4.2. Minimale Abstände zwischen Überspannungsableiter und Erde Die minimal einzuhaltenden Abstände zwischen Überspannungsableiter und Erde sind in den mit der Offerte oder der Bestellbestätigung gelieferten Datenblättern angegeben. Die Werte basieren auf Berechnungen unter ungünstigen Bedingun- gen einschliesslich Sicherheitsreserven. Nationale Vorschriften und Regeln des Anlagenbetreibers bezüglich minima- ler Abstände zwischen den Überspannungsableitern und Erde beachten.
- Seite 13 ® Betriebsanleitung Überspannungsableiter POLIM WARTUNG, INSTANDHALTUNG Anlage unter Hochspannung Tod, schwere Körperverletzung und Beschädigung der Schaltanlage durch Stromschlag. GEFAHR Arbeiten mit dem Überspannungsableiter nur von autorisierter Fachkraft durchführen lassen. Vor Arbeiten an der Anlage die Sicherheitsregeln der EN 50110-1 beachten: Anlage freischalten.
- Seite 14 ® Betriebsanleitung Überspannungsableiter POLIM 6.2. Reinigung bei starker Verschmutzung Durch die Hydrophobie des Silikongehäuses wirken sich normale Verschmut- zungen nicht auf die Isolationsfestigkeit des Gehäuses aus. Bei darüber hinausge- henden Verschmutzungen (dicke Ablagerungsschicht, stark haftende Fremdstoffe) kann der Überspannungsableiter gereinigt werden. Lösungsmittel und abrasive Hilfsmittel Beschädigung des Silikongehäuses.
- Seite 15 ® Betriebsanleitung Überspannungsableiter POLIM ENTSORGUNG ® Überspannungsableiter POLIM -C sind umweltverträgliche Produkte, die auf Basis der örtlich geltenden Rechtsvorschriften umweltverträglich entsorgt werden müs- sen. Dem Recycling der Materialien ist grundsätzlich der Vorzug zu geben. Die Bestandteile sind: • Silikonkautschuk (nicht halogenisiert) für die äussere Isolation •...
