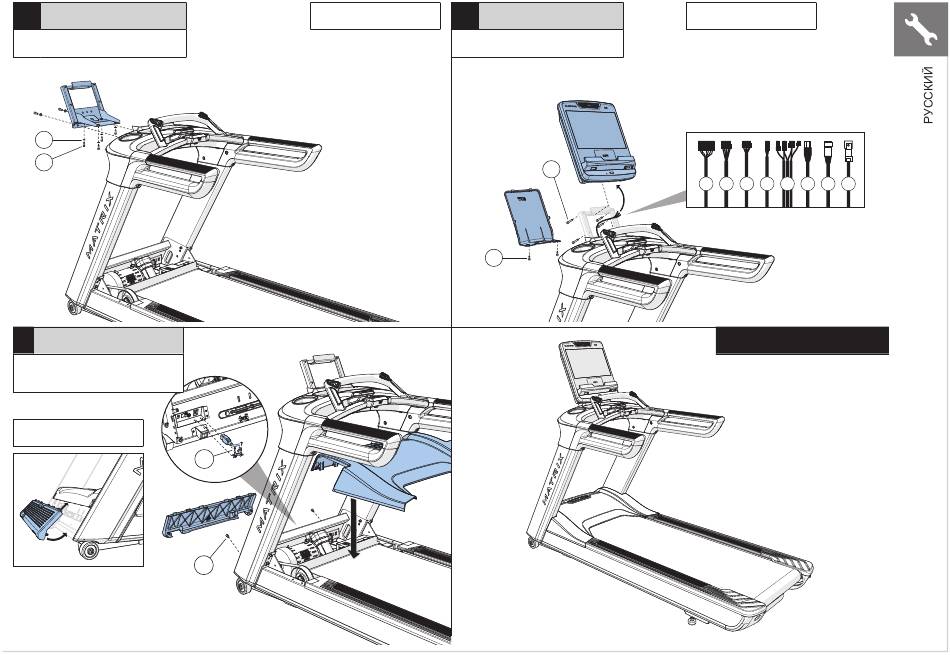

5
Оборудование Кол-во
G Болт 6
H Плоская шайба 6
H
G
6
Оборудование Кол-во
Предустановленный
I 2
винт
J 2
Винт (M4)
Момент затяжки
10 Нм (7 фунт-сила-фут)
Момент затяжки
40 Нм (29 фунт-сила-фут)
J
I
7
Оборудование Кол-во
K Болт 4
L Винт 2
K
L
Момент затяжки
40 Нм (29 фунт-сила-фут)
1 Обмен данными MCB
2 Удлинитель провода питания
3 Экстренная остановка
4 Питание ТВ
5 Провода для подсоединения консоли
6 Ethernet
7 Коакс.
8 Провод заземления
1 2 3 4 5 6 7 8
СБОРКА ЗАВЕРШЕНА
