WYMAGANE ZASILANIE
OBWÓD DEDYKOWANY ORAZ
INFORMACJE ELEKTRYCZNE
„Obwód dedykowany" oznacza, że na tym samym obwodzie,
do którego za pośrednictwem gniazda podłączone jest urządzenie,
nie może pracować żaden inny sprzęt. Najprostszym sposobem
sprawdzenia spełnienia tego wymogu jest zlokalizowanie skrzynki
wyłączników instalacyjnych i wyłączanie ich pojedynczo.
Po wyłączeniu danego wyłącznika tylko odnośne urządzenia
nie powinny mieć wówczas zasilania. Żadne lampy, automaty
sprzedające, wentylatory, systemy dźwiękowe ani żaden inny
element nie powinien tracić zasilania podczas wykonywania
tego testu.
Niepodłączony do pętli (izolowany) przewód neutralny/
uziemiający oznacza, że każdy obwód musi posiadać
wyprowadzone z niego osobne połączenie neutralne/uziemiające
zakończone połączeniem do zatwierdzonego uziemienia.
Nie można „zwierać" pojedynczego przewodu neutralnego/
uziemiającego jednego obwodu z drugim obwodem.
WYMAGANIA ELEKTRYCZNE
Aby zapewnić bezpieczeństwo użytkownika i prawidłowe działanie
bieżni, uziemienie w tym obwodzie nie może być podłączone
do pętli (musi być izolowane). Należy zapoznać się z NEC
art. 210- 21 i 210-23. Do bieżni dołączono przewód zasilający
z wtyczką określoną poniżej, który wymaga użycia podanego
gniazda. Wszelkie zmiany w dostarczonym przewodzie zasilającym
mogą unieważnić wszystkie gwarancje na ten produkt.
W przypadku urządzeń ze zintegrowanym telewizorem
(np. TOUCH i TOUCH XL) wymagania związane z zasilaniem
telewizora zależą od wymagań urządzenia. Kabel koncentryczny
RG6 ze złączami zaciskowymi typu „F" na obu końcach należy
podłączyć do urządzenia cardio i źródła sygnału wideo.
W przypadku urządzeń z dodatkowym telewizorem cyfrowym
(tylko LED) telewizor cyfrowy jest zasilany przez urządzenie,
do którego jest on podłączony. Dodatkowe telewizory cyfrowe
nie wymagają dodatkowego zasilania.
URZĄDZENIA O NAPIĘCIU 110 V
Wszystkie urządzenia 110 V do zapewnienia zasilania wymagają
zastosowania „obwodu dedykowanego" o specyfikacji 100–125 V,
60 Hz i 20 A z niepodłączonym do pętli (izolowanym) przewodem
neutralnym/uziemiającym. Powinno być to gniazdo NEMA 5-20R
i mieć taką samą konfigurację, jak wtyczka. Z tym produktem
nie należy używać żadnych przejściówek.
URZĄDZENIA O NAPIĘCIU 220 V
Urządzenia 220 V do zapewnienia zasilania wymagają zastosowania
„obwodu dedykowanego" 216–250 V, 50 Hz i 20 A z niepodłączonym
do pętli (izolowanym) przewodem neutralnym/uziemiającym.
Powinno być to gniazdo NEMA 6-20R o takiej samej konfiguracji jak
wtyczka. Z tym produktem nie należy używać żadnych przejściówek.
76
INSTRUKCJE UZIEMIENIA
NIEBEZPIECZEŃSTWO!
Urządzenie musi zostać uziemione. W przypadku awarii lub
uszkodzenia uziemienie zapewnia ścieżkę o najmniejszej oporności
dla prądu elektrycznego, co zmniejsza ryzyko porażenia prądem.
Urządzenie jest wyposażone w przewód uziemiający i wtyczkę
uziemiającą. Wtyczkę należy podłączyć do odpowiedniego gniazdka,
prawidłowo zainstalowanego i uziemionego zgodnie ze wszystkimi
lokalnymi przepisami i rozporządzeniami. Nieprawidłowe podłączenie
przewodu uziemiającego urządzenie może spowodować ryzyko
porażenia prądem. W przypadku wątpliwości co do prawidłowego
uziemienia produktu należy skonsultować się z wykwalifikowanym
elektrykiem lub serwisantem. Nie wolno modyfikować wtyczki
dostarczonej wraz z produktem. Jeśli nie pasuje do gniazda, należy
zlecić montaż odpowiedniego gniazdka wykwalifikowanemu
elektrykowi.
DODATKOWE INFORMACJE
ELEKTRYCZNE
Oprócz wymogu stosowania obwodu
dedykowanego, od skrzynki wyłączników
instalacyjnych do każdego gniazda, do
WTYCZKA
którego podłączona będzie maksymalna
NEMA 110 5-20P
liczba urządzeń, należy poprowadzić
(AMERYKA PŁN.)
przewód o odpowiedniej grubości. Jeśli
odległość między skrzynką wyłączników
instalacyjnych a każdym gniazdem wynosi
30,5 m (100 ft) lub mniej, należy zastosować
przewód 12 AWG. W przypadku odległości
większych niż 30,5 m (100 stóp) od skrzynki
wyłączników instalacyjnych do gniazda
WTYCZKA
NEMA 220 6-20P należy zastosować przewód 10 AWG.
(AMERYKA PŁN.)
TRYB ENERGOOSZCZĘDNY/
NISKIEGO POBORU MOCY
Wszystkie urządzenia są skonfigurowane
tak, aby mogły przejść w tryb
energooszczędny/niskiego poboru mocy,
WTYCZKA EURO
gdy urządzenie nie jest używane przez
(EUROPA)
określony czas. Po przejściu w tryb niskiego
poboru mocy pełne ponowne uruchomienie

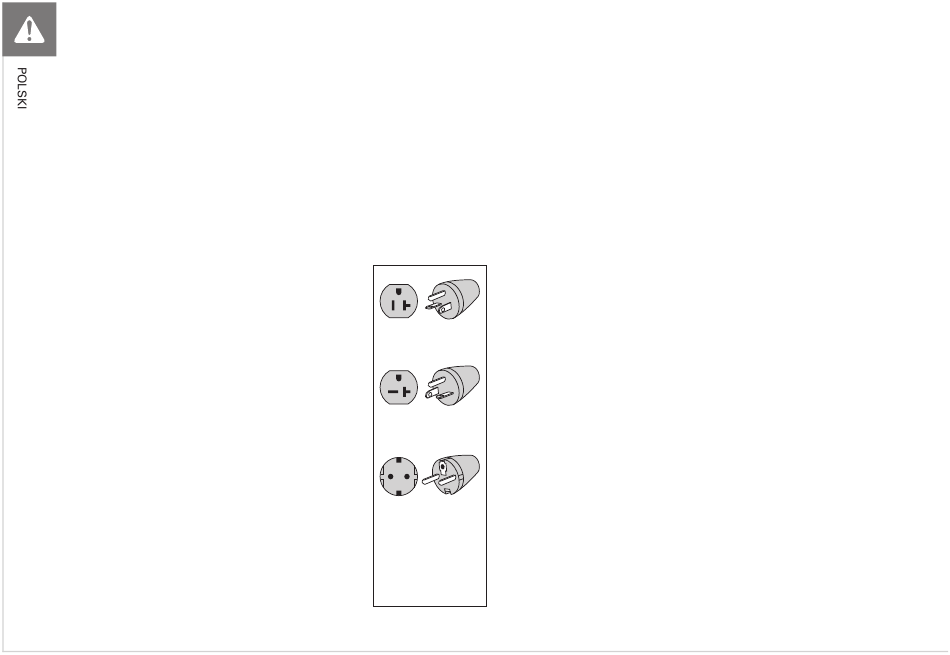

Na ilustracjach
urządzenia może wymagać dodatkowego
przedstawiono wtyczki
czasu. Tę funkcję oszczędzania energii
przewodu zasilającego
można włączyć lub wyłączyć w „trybie
stosowane w Ameryce
zarządzania" lub „trybie inżynieryjnym"
Północnej i Europie. W
zależności od kraju typ
wtyczki może się różnić.
DODATKOWY TELEWIZOR
CYFROWY (LED, PREMIUM LED)
Dodatkowe telewizory cyfrowe nie wymagają
dodatkowego zasilania. Pomiędzy źródłem
sygnału wideo a każdym dodatkowym
cyfrowym urządzeniem telewizyjnym należy
podłączyć kabel koncentryczny RG6 ze złączami
zaciskowymi typu „F" .
PRZEPISY FCC (TYLKO USA)
Urządzenie zostało przetestowane i spełnia
wymagania klasy B urządzeń cyfrowych zgodnie
z częścią 15 przepisów FCC. Przepisy te mają na
celu świadomą ochronę przed niebezpiecznym
oddziaływaniem przy instalacjach w mieszkaniach.
Urządzenie wytwarza, wykorzystuje i może emitować
energię o częstotliwości fal radiowych i w przypadku
instalacji lub użytkowania niezgodnego z instrukcjami
może powodować zakłócenia w łączności radiowej.
Nie ma jednak gwarancji, że zakłócenia nie wystąpią
w przypadku poszczególnych instalacji. Jeżeli
urządzenie wpływa niekorzystnie na odbiór radiowy
lub telewizyjny, co można sprawdzić, wyłączając
i włączając urządzenie, zaleca się skorygowanie
zakłóceń przez użytkownika w jeden lub więcej
z następujących sposobów:
• Zmiana pozycji lub lokalizacji anteny odbiorczej.
• Zwiększenie odległości między urządzeniami
a odbiornikiem.
• Podłączyć urządzenie do gniazda w innym obwodzie
niż ten, do którego podłączony jest odbiornik.
• Skontaktować się ze sprzedawcą lub
doświadczonym technikiem radiowym/
telewizyjnym w celu uzyskania pomocy.
Oświadczenie FCC o narażeniu na promieniowanie
radiowe:
1. Tego nadajnika nie wolno umieszczać w pobliżu
innej anteny lub nadajnika ani eksploatować
go w połączeniu z nimi.
2. Niniejsze urządzenie jest zgodne z limitami FCC
dotyczącymi narażenia na promieniowanie
radiowe, określonymi dla środowiska
niekontrolowanego. Urządzenie to powinno być
zainstalowane i eksploatowane w minimalnej
odległości 20 cm między grzejnikiem a ciałem
użytkownika.
