Matrix PERFORMANCE Bedienungsanleitung Seite 61

5
Materiali Qtà
G Bullone 6
H Rondella piatta 6
H
G
6
Materiali Qtà
I Vite pre-installata 2
J Vite (M4) 2
Valore coppia
10 Nm / 7 ft-lb
Valore coppia
40 Nm / 29 ft-lb
J
I
7
Materiali Qtà
K Bullone 4
L Vite 2
K
L
Valore coppia
40 Nm / 29 ft-lb
1 Comunicazione MCB
2 Prolunga del cavo di alimentazione
3 Arresto di emergenza
4 Alimentazione TV
5 Cavi di collegamento console
6 Ethernet
7 Coassiale
8 Cavo di terra
1 2 3 4 5 6 7 8

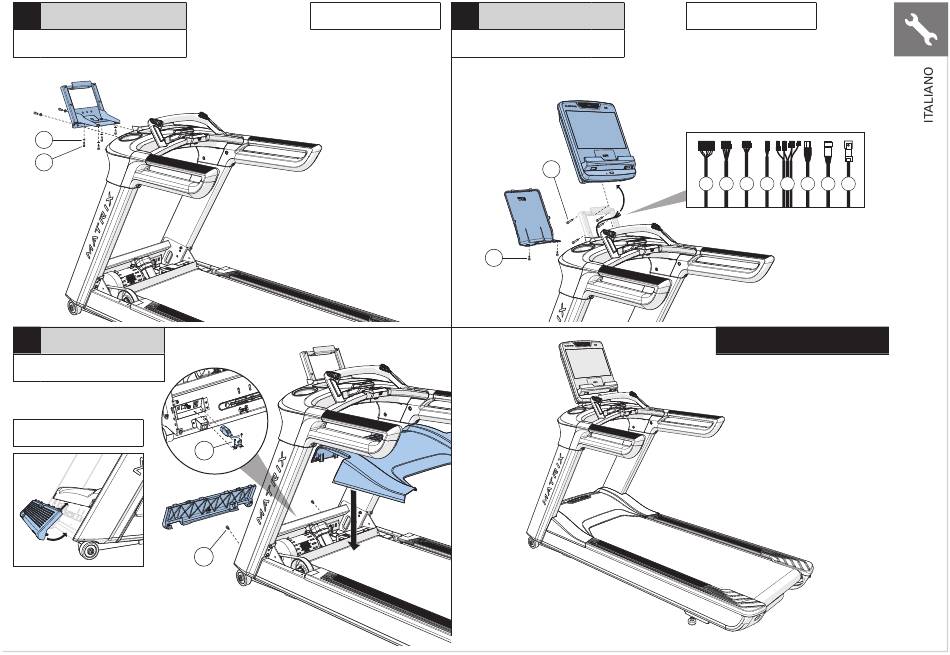

ASSEMBLAGGIO COMPLETO
61
