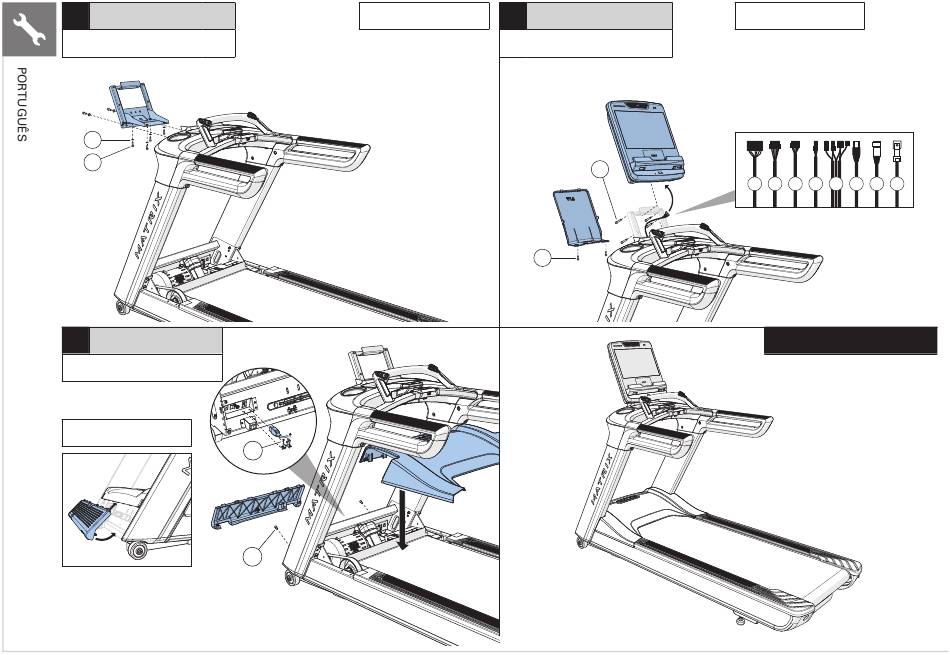

5
Ferragens
G Parafuso
H Arruela plana
H
G
6
Ferragens
I Parafuso pré-instalado
J Parafuso (M4)
Valor do torque
10 Nm / 7 pés-lb
88
Valor do torque
Qtd.
40 Nm / 29 pés-lb
6
6
Qtd.
2
2
J
I
7
Ferragens Qtd.
K Parafuso 4
L Parafuso 2
K
L
Valor do torque
40 Nm / 29 pés-lb
1 Comunicação do MCB
2 Cabo elétrico de extensão
3 Parada de emergência
4 Alimentação da TV
5 Cabos de conexão do console
6 Ethernet
7 Coaxial
8 Fio terra
1 2 3 4 5 6 7 8
MONTAGEM CONCLUÍDA
