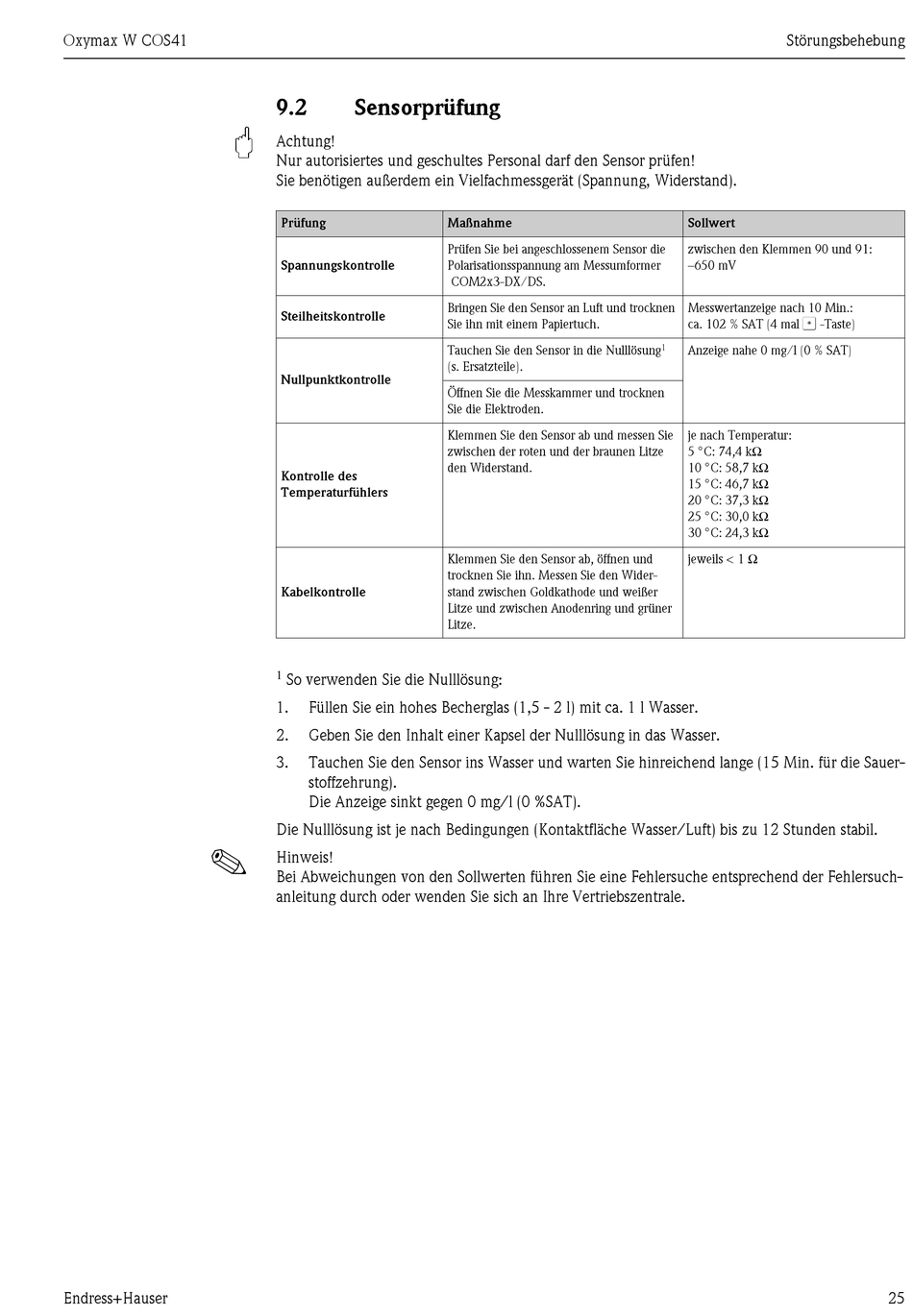

9.2
Sensorprüfung
Achtung!
Nur autorisiertes und geschultes Personal darf den Sensor prüfen!
Sie benötigen außerdem ein Vielfachmessgerät (Spannung, Widerstand).
Prüfung
Maßnahme
Prüfen Sie bei angeschlossenem Sensor die
Spannungskontrolle
Polarisationsspannung am Messumformer
Bringen Sie den Sensor an Luft und trocknen
Steilheitskontrolle
Sie ihn mit einem Papiertuch.
Tauchen Sie den Sensor in die Nulllösung
(s. Ersatzteile).
Nullpunktkontrolle
Öffnen Sie die Messkammer und trocknen
Sie die Elektroden.
Klemmen Sie den Sensor ab und messen Sie
zwischen der roten und der braunen Litze
den Widerstand.
Kontrolle des
Temperaturfühlers
Klemmen Sie den Sensor ab, öffnen und
trocknen Sie ihn. Messen Sie den Wider-
Kabelkontrolle
stand zwischen Goldkathode und weißer
Litze und zwischen Anodenring und grüner
Litze.
1
So verwenden Sie die Nulllösung:
1.
Füllen Sie ein hohes Becherglas (1,5 - 2 l) mit ca. 1 l Wasser.
2.
Geben Sie den Inhalt einer Kapsel der Nulllösung in das Wasser.
3.
Tauchen Sie den Sensor ins Wasser und warten Sie hinreichend lange (15 Min. für die Sauer-
stoffzehrung).
Die Anzeige sinkt gegen 0 mg/l (0 %SAT).
Die Nulllösung ist je nach Bedingungen (Kontaktfläche Wasser/Luft) bis zu 12 Stunden stabil.
Hinweis!
Bei Abweichungen von den Sollwerten führen Sie eine Fehlersuche entsprechend der Fehlersuch-
anleitung durch oder wenden Sie sich an Ihre Vertriebszentrale.
COM2x3-DX/DS.
Störungsbehebung
Sollwert
zwischen den Klemmen 90 und 91:
–650 mV
Messwertanzeige nach 10 Min.:
O
ca. 102 % SAT (4 mal
-Taste)
1
Anzeige nahe 0 mg/l (0 % SAT)
je nach Temperatur:
5 °C: 74,4 k Ω
10 °C: 58,7 k Ω
15 °C: 46,7 k Ω
20 °C: 37,3 k Ω
25 °C: 30,0 k Ω
30 °C: 24,3 k Ω
jeweils < 1 Ω
