Kurzanleitung

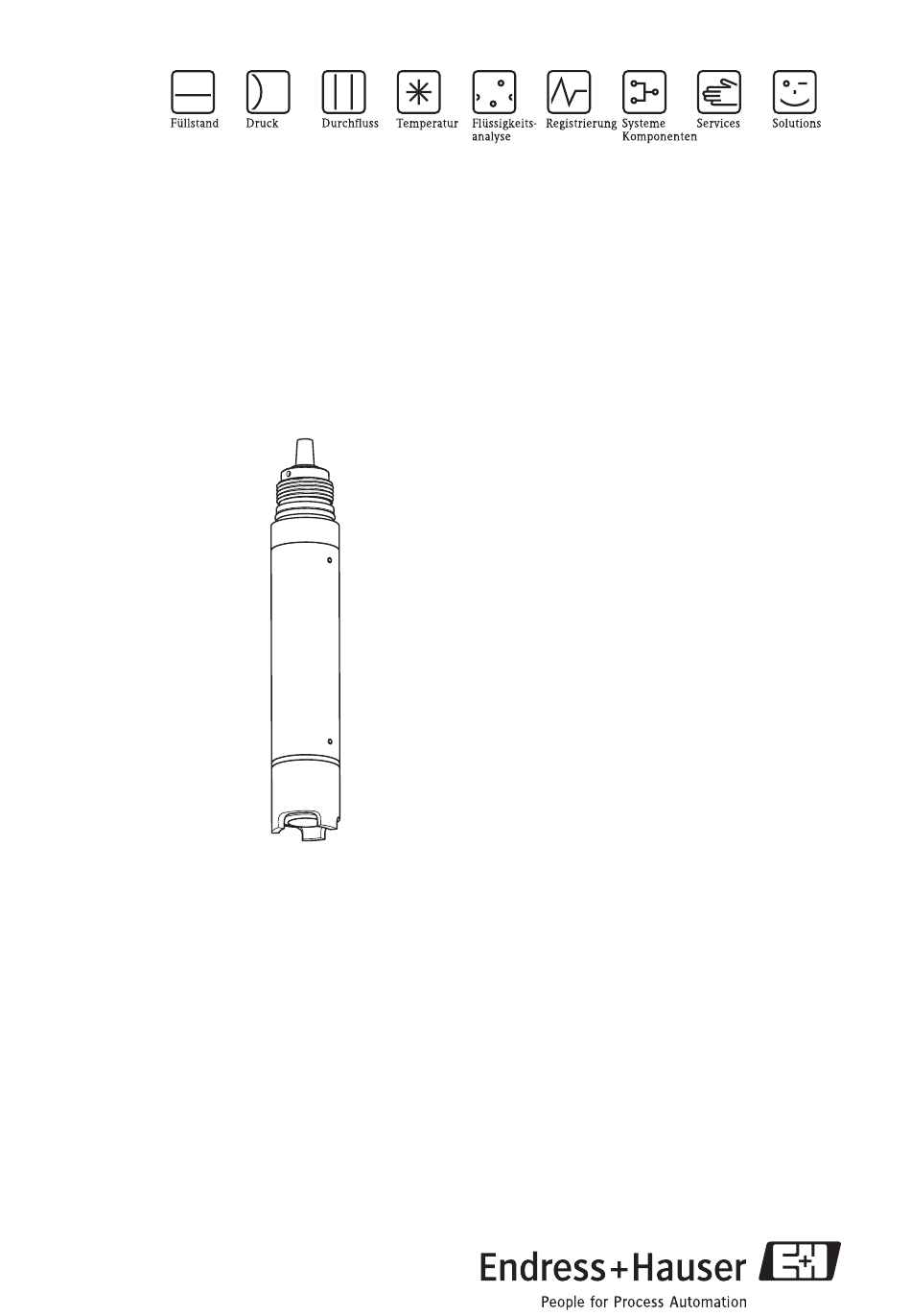

Oxymax W COS61
Sensor für die Messung von gelöstem Sauerstoff
Diese Anleitung ist eine Kurzanleitung.
Ausführliche Informationen entnehmen Sie bitte der Betriebsanleitung und der wei-
teren Dokumentation auf der mitgelieferten CD-ROM.
Diese Kurzanleitung ersetzt die Betriebsanleitung nicht.
Die komplette Gerätedokumentation besteht aus:
• der vorliegenden Kurzanleitung
• einer CD-ROM mit:
– der Betriebsanleitung
– Zulassungen und Sicherheitszertifikaten
– weiteren gerätespezifischen Informationen.
KA387C/07/de/10.05
71000582
gültig ab:
Serien-Nr. 79xxxx
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Oxymax W COS61
Inhaltszusammenfassung für Endress+Hauser Oxymax W COS61
- Seite 1 Kurzanleitung Oxymax W COS61 Sensor für die Messung von gelöstem Sauerstoff Diese Anleitung ist eine Kurzanleitung. Ausführliche Informationen entnehmen Sie bitte der Betriebsanleitung und der wei- teren Dokumentation auf der mitgelieferten CD-ROM. Diese Kurzanleitung ersetzt die Betriebsanleitung nicht. Die komplette Gerätedokumentation besteht aus: •...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Oxymax W COS61 Inhaltsverzeichnis 1 Sicherheitshinweise..........2 1.1 Bestimmungsgemäße Verwendung . -
Seite 3: Montage, Inbetriebnahme Und Bedienung
Oxymax W COS61 Sicherheitshinweise Montage, Inbetriebnahme und Bedienung • Das Gerät/Die Messeinrichtung darf nur von qualifiziertem und autorisiertem Fachpersonal (z. B. Elektrofachkraft) unter strenger Beachtung dieser Anleitung, der einschlägigen Normen, der gesetzlichen Vorschriften und der Zertifikate (je nach Anwendung) eingebaut, angeschlos- sen, in Betrieb genommen und gewartet werden. -
Seite 4: Montage
Montage Oxymax W COS61 Montage Einbaubedingungen 2.1.1 Einbaulage a0004087 Abb. 1: Einbauwinkel Empfohlener Einbauwinkel: 0 ... 180 ° Andere Neigungswinkel und Überkopfeinbau werden nicht empfohlen. Grund: mögliche Sedi- mentbildung und daraus resultierende Messwertverfälschungen. 2.1.2 Einbauort • Wählen Sie den Einbauort so, dass später eine leichte Zugänglichkeit möglich ist. -
Seite 5: Einbau
Oxymax W COS61 Montage Einbau 2.2.1 Installation einer Messstelle Hinweis! Montieren Sie beim Eintauchbetrieb einzelne Baugruppen abseits vom Becken auf festem Unter- grund. Nehmen Sie nur die Endmontage am vorgesehenen Einbauort vor. Zur vollständigen Installation einer Messstelle gehen Sie in dieser Reihenfolge vor: Einbau der Wechsel- oder Durchflussarmatur (falls verwendet) in den Prozess Wasseranschluss an die Spülstutzen (bei Verwendung Armatur mit Reinigung) -
Seite 6: Einbaubeispiele
Montage Oxymax W COS61 Einbaubeispiele 2.3.1 Eintauchbetrieb Universalarmaturenhalterung und Kettenarmatur a0004103-de Abb. 2: CYH101 mit Eintauch-Pendelarmatur CYA611 a0004104-de Abb. 3: Eintauch-Pendelarmatur CYA611 Wetterschutzdach Standsäule, Vierkantrohr, nichtr. Stahl 1.4301 Schutzkappe Querrohr, nichtrostender Stahl 1.4301 Schneckengewindeschelle Kreuzgriff Rohrklemmen (Details rechts) Zweite Befestigungsmöglichkeit Querrohr... - Seite 7 Oxymax W COS61 Montage Universalarmaturenhalterung und fest montiertes Tauchrohr a0004105-de Abb. 4: Universalarmaturenhalterung CYH101 mit Tauchrohr CYY105 Kreuzgriff Rohrhalter Befestigungsbügel Eintaucharmatur (=Tauchrohr) Endress+Hauser...
- Seite 8 Montage Oxymax W COS61 Beckenrandbefestigung mit Tauchrohr a0004106 a0004107 Abb. 5: Horizontale Beckenrandbefestigung Abb. 6: Vertikale Beckenrandbefestigung Abdeckhaube für die Kabeleinführung Beckenrandbefestigung Rohrhalter Kreuzgriff Tauchrohr, nichtrostender Stahl 1.4301 Schwimmkörper Kabelführung mit Zugentlastung und Regenschutz Fixier-Ring für Seile und Ketten mit Klemmschraube Ösen Ø15, 3 x 120 °...
- Seite 9 Oxymax W COS61 Montage 2.3.2 Durchflussarmatur a0004114 Abb. 9: Bypass-Installation mit Hand- oder Magnetventilen Hauptleitung Mediumsrückführung a0004113-de Sauerstoffsensor Abb. 8: Durchflussarmatur COA250-A 4, 7 Hand- oder Magnetventile Aufschraubteil für den Sensor Durchflussarmatur COA250-A Schraubring Rohrwinkel 90 ° Grundkörper Mediumsentnahme Anschlussgewinde G¾...
-
Seite 10: Einbaukontrolle
Verdrahtung Oxymax W COS61 Einbaukontrolle • Sensor und Kabel unbeschädigt? • Fluoreszenzkappe unbeschädigt? • Haben Sie die richtige Einbaulage eingehalten? • Ist der Sensor in eine Armatur eingebaut und hängt nicht frei am Kabel? • Vermeiden Sie Nässe durch Regen, indem Sie die Schutzkappe auf die Armatur setzen. -
Seite 11: Anschluss Mit Kabelverlängerung
Oxymax W COS61 Verdrahtung Klemme Sensor mit Festkabel (OMK) Sensor mit TOP68-Steckverbindung (CYK71) COM223 Ader Belegung Ader Belegung Komm. (digital) Kommunikation (digital) Komm. (digital) Kommunikation (digital) –U Koax innen –U Anschluss mit Kabelverlängerung Für eine Verlängerung des Sensoranschlusses über die Länge des Festkabels hinaus ist der Anschluss über eine Verbindungsdose VS notwendig (→... -
Seite 12: Inbetriebnahme
Inbetriebnahme Installations- und Funktionskontrolle Vor der ersten Inbetriebnahme vergewissern Sie sich, dass: • der Sensor korrekt eingebaut wurde • der elektrische Anschluss richtig ist. Bei Verwendung einer Armatur mit automatischer Reinigung kontrollieren Sie den korrekten Wasseranschluss am Spülanschluss der Armatur. Warnung! Gefahr des Austretens von Medium Stellen Sie vor der Druckbeaufschlagung einer Armatur mit Reinigungseinrichtung den kor-...
