Kurzanleitung

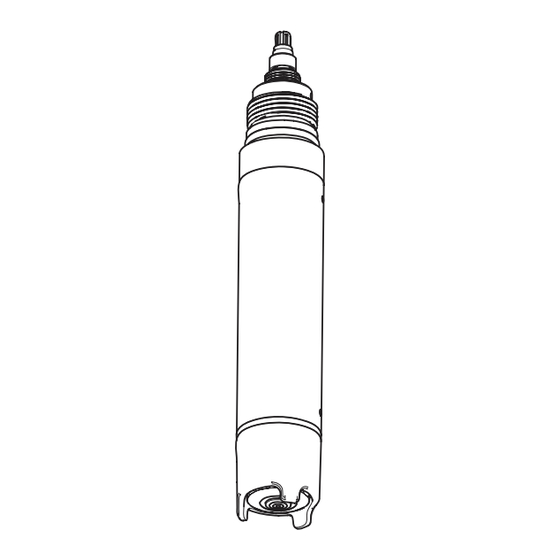

Oxymax W COS41
Sensor für die Messung von gelöstem Sauerstoff
Diese Anleitung ist eine Kurzanleitung.
Ausführliche Informationen entnehmen Sie bitte der Betriebsanleitung und den
Spezialanleitungen auf der mitgelieferten CD-ROM.
Die komplette Gerätedokumentation besteht aus:
• der vorliegenden Kurzanleitung
• der Betriebsanleitung auf CD-ROM
• Ggf. Zertifikaten und Kalibrierprotokollen (je nach Ausführung).
KA284C/07/de/06.05
71002047
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Oxymax W COS41
Inhaltszusammenfassung für Endress+Hauser Oxymax W COS41
- Seite 1 Kurzanleitung Oxymax W COS41 Sensor für die Messung von gelöstem Sauerstoff Diese Anleitung ist eine Kurzanleitung. Ausführliche Informationen entnehmen Sie bitte der Betriebsanleitung und den Spezialanleitungen auf der mitgelieferten CD-ROM. Die komplette Gerätedokumentation besteht aus: • der vorliegenden Kurzanleitung • der Betriebsanleitung auf CD-ROM •...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Oxymax W COS41 Inhaltsverzeichnis 1 Sicherheitshinweise ..........2 1.1 Bestimmungsgemäße Verwendung . -
Seite 3: Betriebssicherheit
Oxymax W COS41 Montage • Veränderungen und Reparaturen am Gerät/an der Messeinrichtung dürfen nur vorgenom- men werden, wenn dies in der Betriebsanleitung ausdrücklich erlaubt wird. • Nehmen Sie beschädigte Geräte/Messeinrichtungen nicht in Betrieb und schützen Sie diese vor versehentlicher Inbetriebnahme. Kennzeichnen Sie das beschädigte Produkt als defekt. -
Seite 4: Einbauort
Montage Oxymax W COS41 2.1.2 Einbauort • Wählen Sie den Einbauort so, dass später eine leichte Zugänglichkeit möglich ist. • Achten Sie auf die sichere und vibrationsfreie Befestigung von Standsäulen und Armaturen. • Wählen Sie insbesondere beim Eintauchbetrieb im Belebungsbecken einen solchen Einbau- ort, der eine für das Becken typische Sauerstoffkonzentration repräsentiert. -
Seite 5: Einbaubeispiele
Oxymax W COS41 Montage Einbaubeispiele 2.3.1 Eintauchbetrieb Universalarmaturenhalterung und Kettenarmatur a0004103-de Abb. 2: CYH101 mit Eintauch-Pendelarmatur CYA611 a0004104-de Abb. 3: Eintauch-Pendelarmatur CYA611 Wetterschutzdach Standsäule, Vierkantrohr, nichtr. Stahl 1.4301 Schutzkappe Querrohr, nichtrostender Stahl 1.4301 Schneckengewindeschelle Kreuzgriff Rohrklemmen (Details rechts) Zweite Befestigungsmöglichkeit Querrohr... - Seite 6 Montage Oxymax W COS41 Universalarmaturenhalterung und fest montiertes Tauchrohr a0004105-de Abb. 4: Universalarmaturenhalterung CYH101 mit Tauchrohr CYY105 Kreuzgriff Rohrhalter Befestigungsbügel Eintaucharmatur (=Tauchrohr) Endress+Hauser...
- Seite 7 Oxymax W COS41 Montage Beckenrandbefestigung mit Tauchrohr a0004106 a0004107 Abb. 5: Horizontale Beckenrandbefestigung Abb. 6: Vertikale Beckenrandbefestigung Abdeckhaube für die Kabeleinführung Beckenrandbefestigung Rohrhalter Kreuzgriff Tauchrohr, nichtrostender Stahl 1.4301 Schwimmkörper Kabelführung mit Zugentlastung und Regenschutz Fixier-Ring für Seile und Ketten mit Klemmschraube Ösen Ø15, 3 x 120 °...
-
Seite 8: Einbaukontrolle
Verdrahtung Oxymax W COS41 2.3.2 Durchflussarmatur a0004114 Abb. 9: Bypass-Installation mit Hand- oder Magnetventilen Hauptleitung Mediumsrückführung a0004113-de Sauerstoffsensor Abb. 8: Durchflussarmatur COA250-A 4, 7 Hand- oder Magnetventile Aufschraubteil für den Sensor Durchflussarmatur COA250-A Schraubring Rohrwinkel 90 ° Grundkörper Mediumsentnahme Anschlussgewinde G¾... -
Seite 9: Direktanschluss An Den Messumformer
Oxymax W COS41 Verdrahtung Direktanschluss an den Messumformer Der Anschluss des Sensors erfolgt über ein Spezial-Messkabel (→ å 10). Das Anschlussschema entnehmen Sie bitte der Betriebsanleitung des Messumformers Liquisys M COM 223/253-DX/DS. Klemme Belegung Außenschirm Aktiver Innenschirm (NTC) Kathode Anode NTC-Temperaturfühler... -
Seite 10: Inbetriebnahme
Inbetriebnahme Oxymax W COS41 Inbetriebnahme Installations- und Funktionskontrolle Vor der ersten Inbetriebnahme vergewissern Sie sich, dass: • der Sensor korrekt eingebaut wurde • der elektrische Anschluss richtig ist. Bei Verwendung einer Armatur mit automatischer Reinigung kontrollieren Sie den korrekten Wasseranschluss am Spülanschluss der Armatur. -
Seite 11: Kalibrieren
Oxymax W COS41 Inbetriebnahme Kalibrieren Kalibrieren Sie den Sensor (Luftkalibrierung) direkt nach dem Polarisieren. Nehmen Sie den Sensor aus dem Medium. Säubern Sie den Sensor äußerlich mit einem feuchten Tuch. Trocknen Sie anschließend vorsichtig die Sensormembran, z.B. mit einem Papiertuch. - Seite 12 www.endress.com/worldwide KA284C/07/de/06.05 Printed in Germany / FM+SGML 6.0 / 71002047...
