Bedienung
44
7.3
Zugriff auf das Bedienmenü über das Vor-Ort-
Anzeige- und -Bedienmodul oder über das abgesetzte
Anzeige- und Bedienmodul
• Die Bedienung erfolgt über das abgesetzte Anzeige- und Bedienmodul DKX001
(→ 22) oder äquivalent über das Vor-Ort-Anzeige- und -Bedienmodul am Gerät.
• Der Messwert wird auf dem DKX001 sowie gleichzeitig auf dem Vor-Ort-Anzeige-
und -Bedienmodul angezeigt.
• Das Bedienmenü kann nicht auf beiden Modulen gleichzeitig aufgerufen werden.
Wenn das Bedienmenü auf einem der beiden Module aufgerufen wird, ist das
andere Modul automatisch gesperrt. Diese Sperre bleibt aktiv, bis das Menü auf dem
ersten Modul wieder geschlossen wird (Rückkehr zur Messwertanzeige).
7.3.1
Anzeige- und Bedienelemente
Das Gerät ist mit einer beleuchteten Flüssigkristall-Anzeige (LCD) ausgestattet, die in
der Standardansicht die gemessenen und berechneten Werte sowie den Gerätestatus aus-
gibt. Andere Ansichten dienen dazu, durch das Bedienmenü zu navigieren und die Para-
meterwerte einzustellen.
Das Gerät wird über drei optische Tasten bedient und zwar "-", "+" und "E". Sie werden aus-
gelöst, wenn auf dem Schutzglas auf der Frontseite das entsprechende Feld mit dem Fin-
ger berührt wird ("optisches Bedienelement").

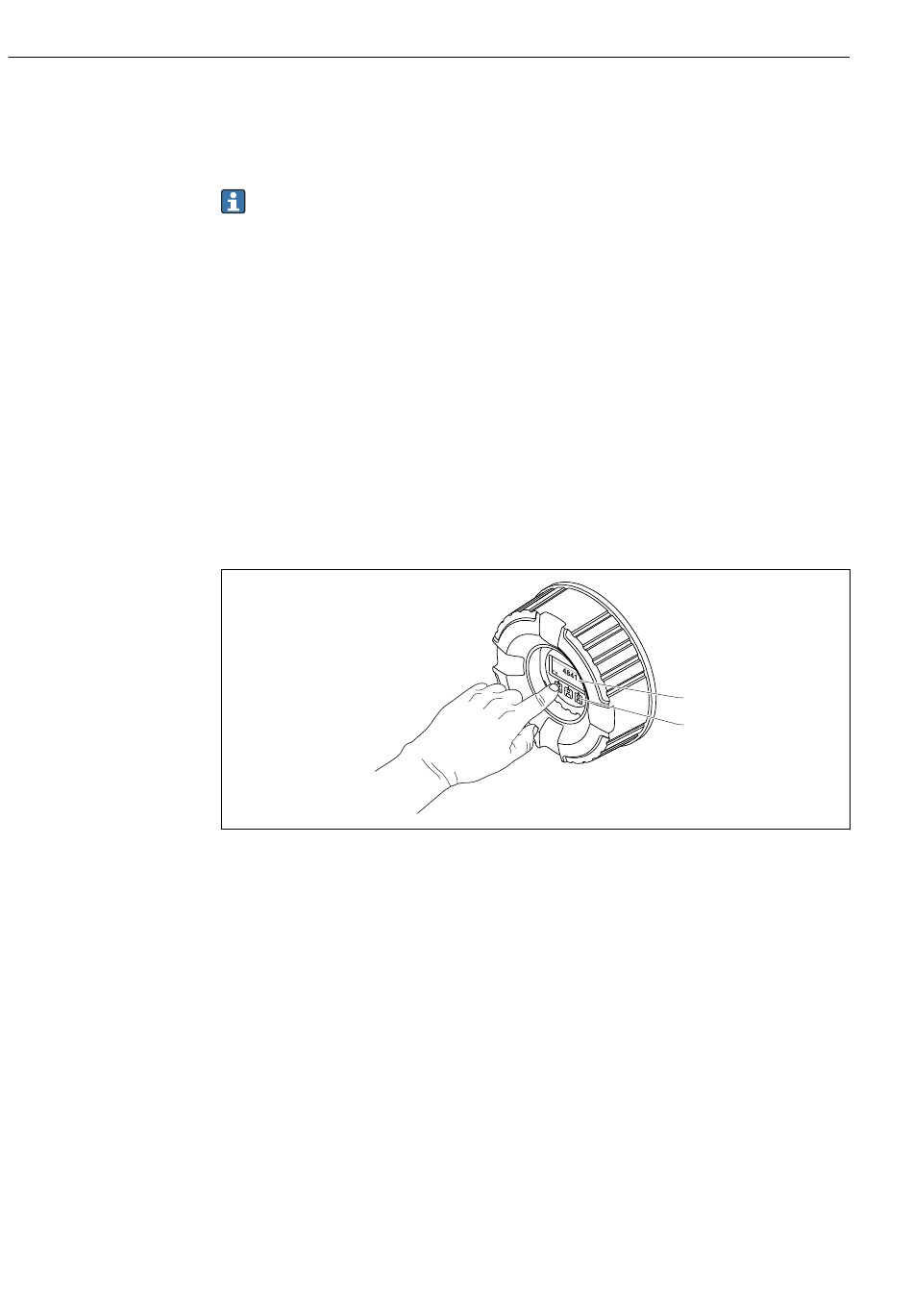

17
Anzeige- und Bedienelemente
1
Flüssigkristall-Anzeige (LCD)
2
Optische Tasten; können durch das Deckglas bedient werden.
Micropilot NMR81
X X
X X
X
X X
X
X
m m
1
2
A0028345
