6.2 Zugriff auf das Bedienmenü über Vor-Ort-Anzeige
6.2.1

Anzeige- und Bedienelemente

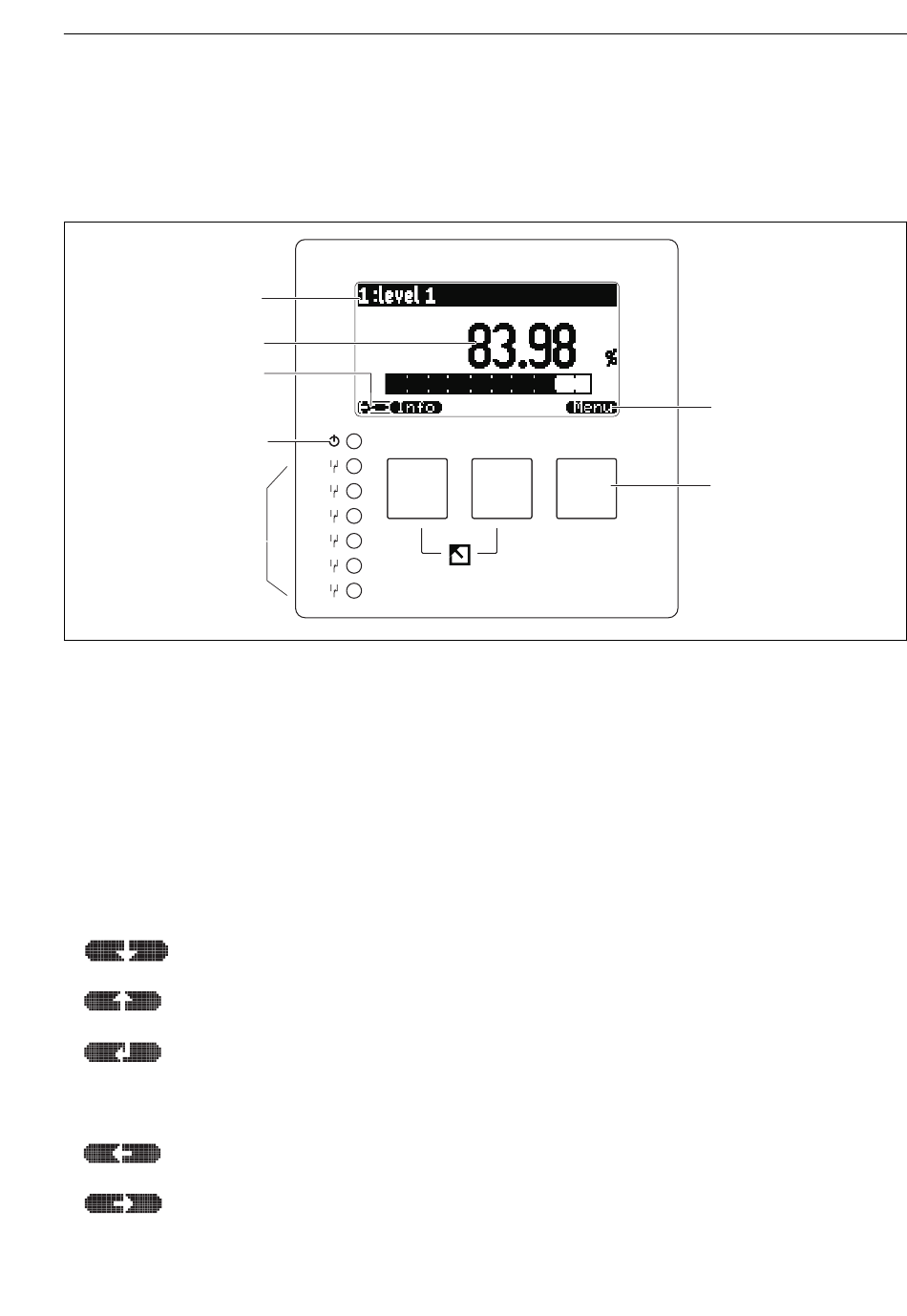

Elemente des Anzeige- und Bedienmoduls
1 Softkey-Symbole
2 Tasten
3 Leuchtdioden zur Anzeige der Relais-Schaltzustände
4 Leuchtdiode zur Anzeige des Betriebszustands
5 Display Symbol
6 Wert des Parameters mit Einheit (hier: Hauptmesswert)
7 Name des angezeigten Parameters
Tasten (Softkey-Bedienung)
Die aktuelle Tastenfunktionen wird durch Softkey-Symbole oberhalb der Taste angegeben.
•
Bewegt in einer Auswahlliste den Markierungsbalken nach unten.
•
Bewegt in einer Auswahlliste den Markierungsbalken nach oben.
•
• Öffnet das markierte Untermenü, die markierte Parameter-Seite bzw. den markierten
Parameter.
• Bestätigt den editierten Parameterwert.
•
Führt zur vorherigen Parameterseite innerhalb des Untermenüs.
•
Führt zur nächsten Parameterseite innerhalb des Untermenüs.
