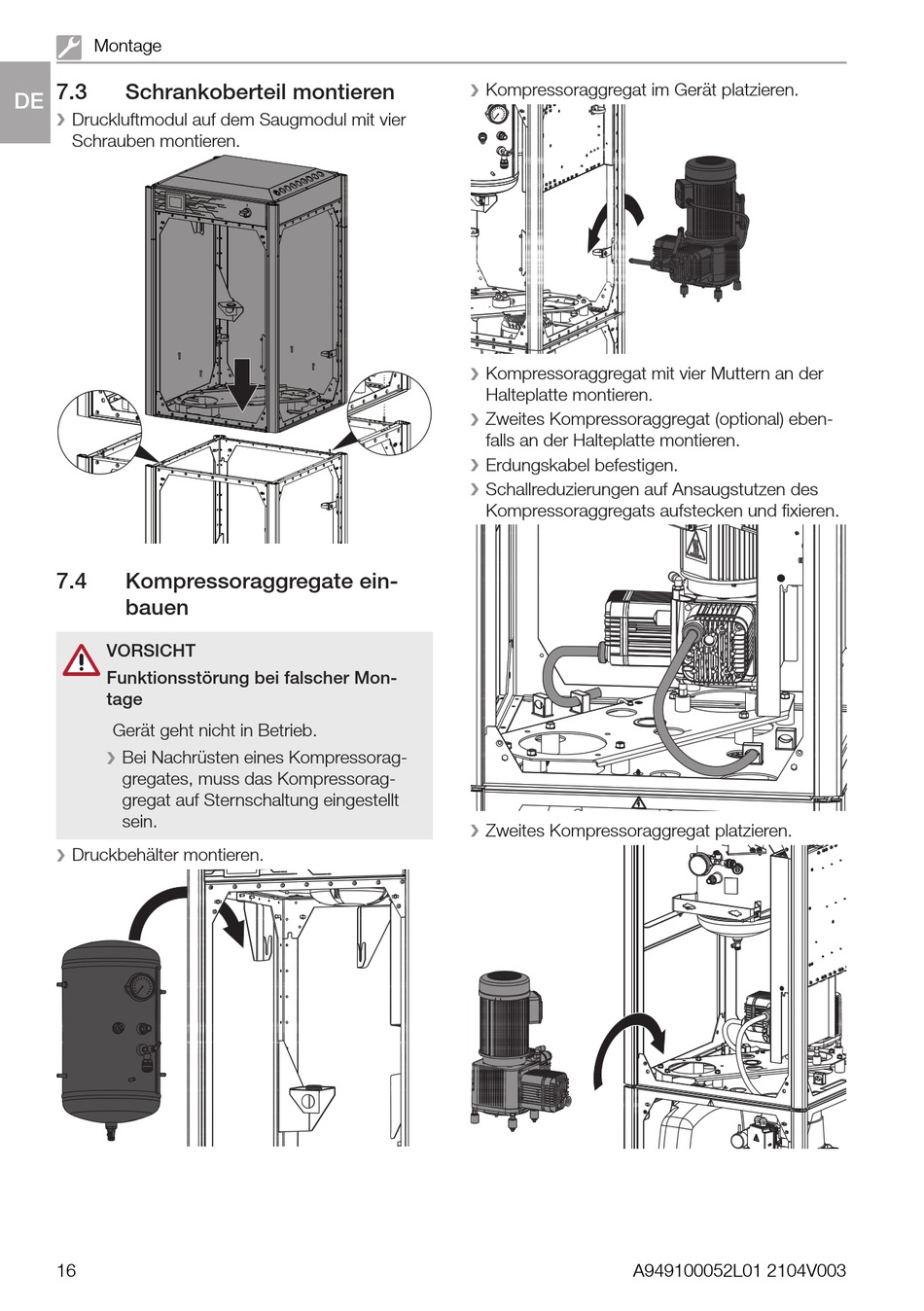

Montage
7.3
Schrankoberteil montieren
DE
Druckluftmodul auf dem Saugmodul mit vier
❯
Schrauben montieren.
7.4
Kompressoraggregate ein-
bauen
VORSICHT
Funktionsstörung bei falscher Mon-
tage
Gerät geht nicht in Betrieb.
Bei Nachrüsten eines Kompressorag-
❯
gregates, muss das Kompressorag-
gregat auf Sternschaltung eingestellt
sein.
Druckbehälter montieren.
❯
16
Kompressoraggregat im Gerät platzieren.
❯
Kompressoraggregat mit vier Muttern an der
❯
Halteplatte montieren.
Zweites Kompressoraggregat (optional) eben-
❯
falls an der Halteplatte montieren.
Erdungskabel befestigen.
❯
Schallreduzierungen auf Ansaugstutzen des
❯
Kompressoraggregats aufstecken und fixieren.
Zweites Kompressoraggregat platzieren.
❯
