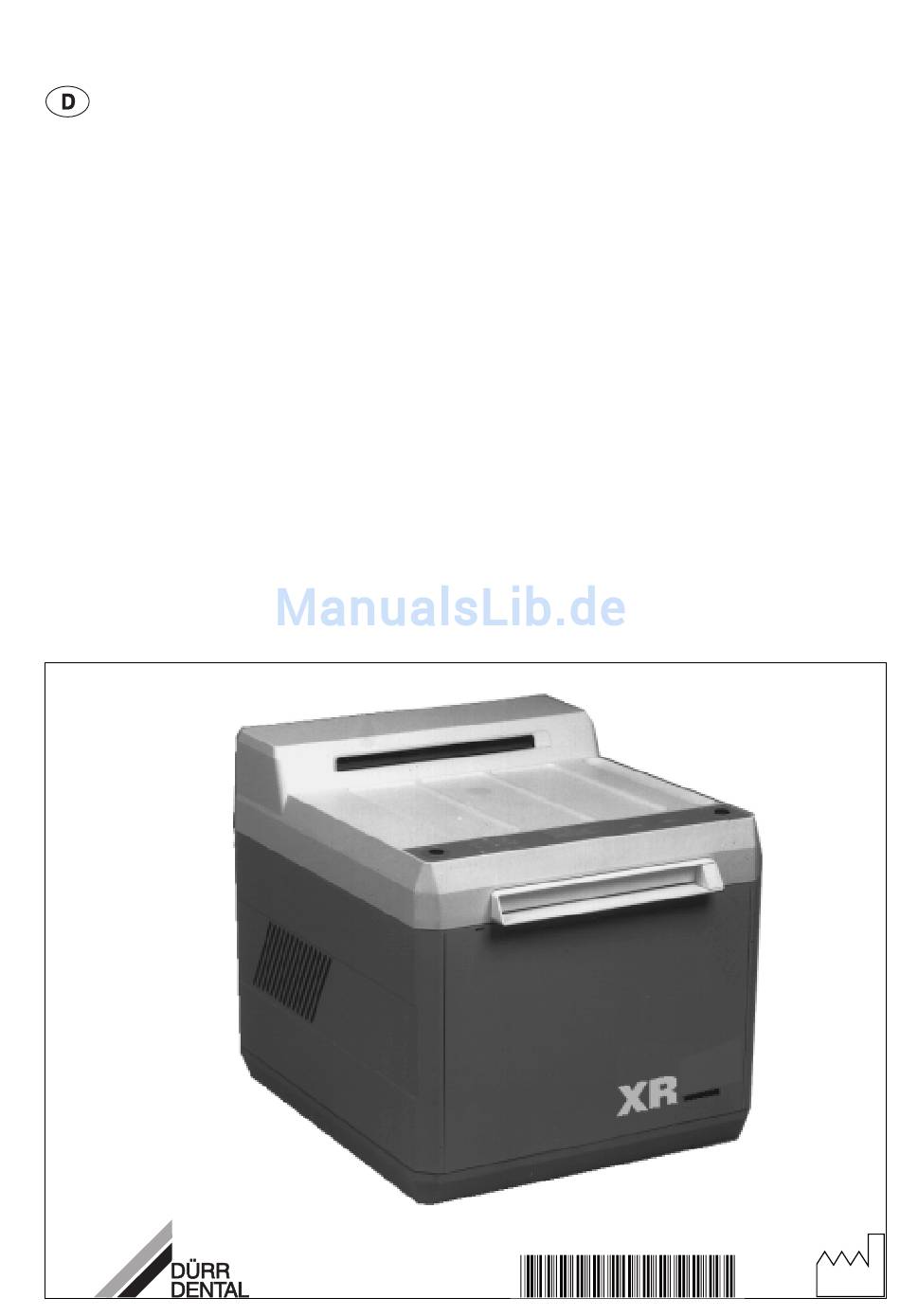

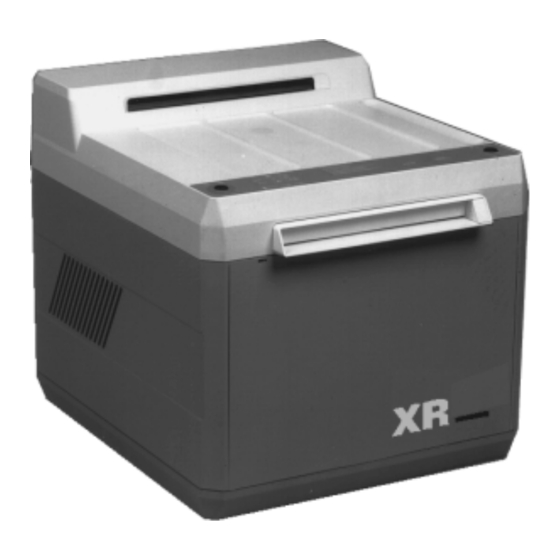

- Seite 1 Gebrauchsanweisung DÜRR Röntgenfilm-Entwicklungsgerät XR 25 9000- 600- 04 1995/04...
-
Seite 3: Inhaltsverzeichnis
5.7 Rollenpakete einsetzen ....10 In der BRD sowie zum Teil auch in anderen 5.8 Deckel aufsetzen ......10 Ländern gelten gebrauchte Röntgen- 5.9 XR 25 betriebsbereit schalten ..10 Chemikalien als Sonderabfall und müssen 6. Tageslichtvorsatz ......... 11 getrennt aufgefangen und entsorgt werden. -
Seite 4: Aufgabe Xr 25
Toleranzbereich gehal- (2) Dunkelkammerleuchte ..1482-000-00 ten. Die Aufwärmphase beträgt je nach Ausgangstemperatur ca. 20min. (3)* Auffang-Behälter für Entwickler ....... 1700-062-00 • Wird die XR 25 in der Dunkelkammer Auffang-Behälter aufgestellt ist kein Tageslichtvorsatz erforderlich. für Fixierer ......1700-061-00 (4) *Sammel-Behälter f. -
Seite 5: Bedienung
DÜRR Film- DENTAL Transport XR25 4. BEDIENUNG (A) Filmtransport-Schalter EIN/AUS MORGENS: Wasserhahn öffnen ABENDS: Wasserhahn schließen (B) Filmtransport EIN Gerät niemals trocken und niemals ohne Rote Leuchanzeige leuchtet E/F-Rollenpaket laufen lassen. (C) Betriebsbereit Bei entleertem Gerät, Netzschalter Grüne Leuchtanzeige leuchtet ausschalten. -
Seite 6: Chemikalien Wechseln
5. CHEMIKALIEN WECHSELN Alle 3 Wochen sind die Chemikalien zu wechseln. Hinweis: Der 3 wöchentliche Chemikalien- wechsel bezieht sich auf: a) Den Einsatz von "DÜRR-Automat XR Chemie". b) Einen max. Filmdurchsatz von 10 Zahnfimen und 3 Panoram- filmen täglich. In der BRD sowie zum Teil auch in anderen Ländern gelten gebrauchte Röntgenchemikalien als Sonderabfall und müssen daher entsorgt werden. -
Seite 7: Reinigen Der Wanne
• Die beiden Abdeckungen (9) (nur bei Typ 1702-03 variable) für das Entwickler-/ Fixiererbad herausnehmen, abtropfen lassen und zur Seite legen. • Entwickler/ Fixier-Rollenpaket (27) heraus- nehmen. Das Rollenpaket zuerst mit beiden Händen gleichzeitig senkrecht nach oben nehmen. Die restliche Chemie über die Stirnseite aus dem Rollenpaket in die Wanne gießen. -
Seite 8: Vor Dem Ablassen Der Chemikalien
5.3 Vor dem Ablassen der Chemikalien Bitte folgendes beachten Bei vorhandenen Auffang-Behältern (3) prüfen, ob diese leer sind. Sonst die Chemikalien in die Sammel- behälter (4) leeren, s.Bild 7 u. 9. Um ein Überlaufen zu vermeiden, ist es wichtig, daß die Behälter (3) zuvor geleert wurden. -
Seite 9: Reinigen Der Tanks
• Deckel (7) wieder aufsetzen, s.Bild 2. • Netzstecker einstecken. • Netzschalter (G) EIN, s.Seite 5. • Filmtransport-Schalter (A) EIN, die XR 25 ca.10 min. in Betrieb setzen. Dadurch wird die restliche Chemie aus den Schläuchen und der Umwälzpumpe entfernt. -
Seite 10: Chemikalien Einfüllen
5.9 XR 25 betriebsbereit schalten • Netzstecker einstecken. • Netzschalter (G) EIN, s. Seite 5. Gelbe Leuchtanzeige (D) leuchtet, Auf- wärmphase beginnt (ca.20min) Sobald die grüne Leuchtanzeige (C) leuchtet ist die richtige Temperatur erreicht und die XR 25 ist betriebsbereit. -
Seite 11: Tageslichtvorsatz
6. TAGESLICHTVORSATZ Falls keine Dunkelkammer vorhanden, stehen zwei Tageslichtvorsätze DL24 und DL26 zur Auswahl, s.linke Ausklappseite, Pos.(5) u.(6). Die Best.-Nr. sowie die dafür zu verwendba- ren Filmgrößen sind auf Seite 4 unter Pkt. 3.1 "Das ganze Programm auf einen Blick" zu ersehen. -
Seite 12: Praxis-Unterbrechung
8. PRAXIS-UNTERBRECHUNG Max. Verweilzeit der Chemikalien in den Tanks beträgt 3 Wochen.Wird durch eine Praxis-Unterbrechung dieser Zeitraum überschritten, so sind die Chemikalien vorher abzulassen. Tanks und Rollenpakete mit warmen Wasser (ca. 40°C) reinigen und trocken stehen lassen. Gehen Sie dabei wie unter Pkt.5 "CHEMIKALIEN WECHSELN"... -
Seite 13: Tips Zur Fehlersuche
9. TIPS ZUR FEHLERSUCHE Fehler Mögliche Ursachen Behebung ° 1. Zu helle Film • Entwickler-Temperatur zu Temperatur auf 28 C einstellen. nieder • Filmbelichtungszeit am Längere Belichtungszeit am Aufnah- Aufnahmegerät zu kurz. megerät (falls möglich) einstellen. • Entwickler verbraucht. Chemikalien ablassen und neu ansetzen.
