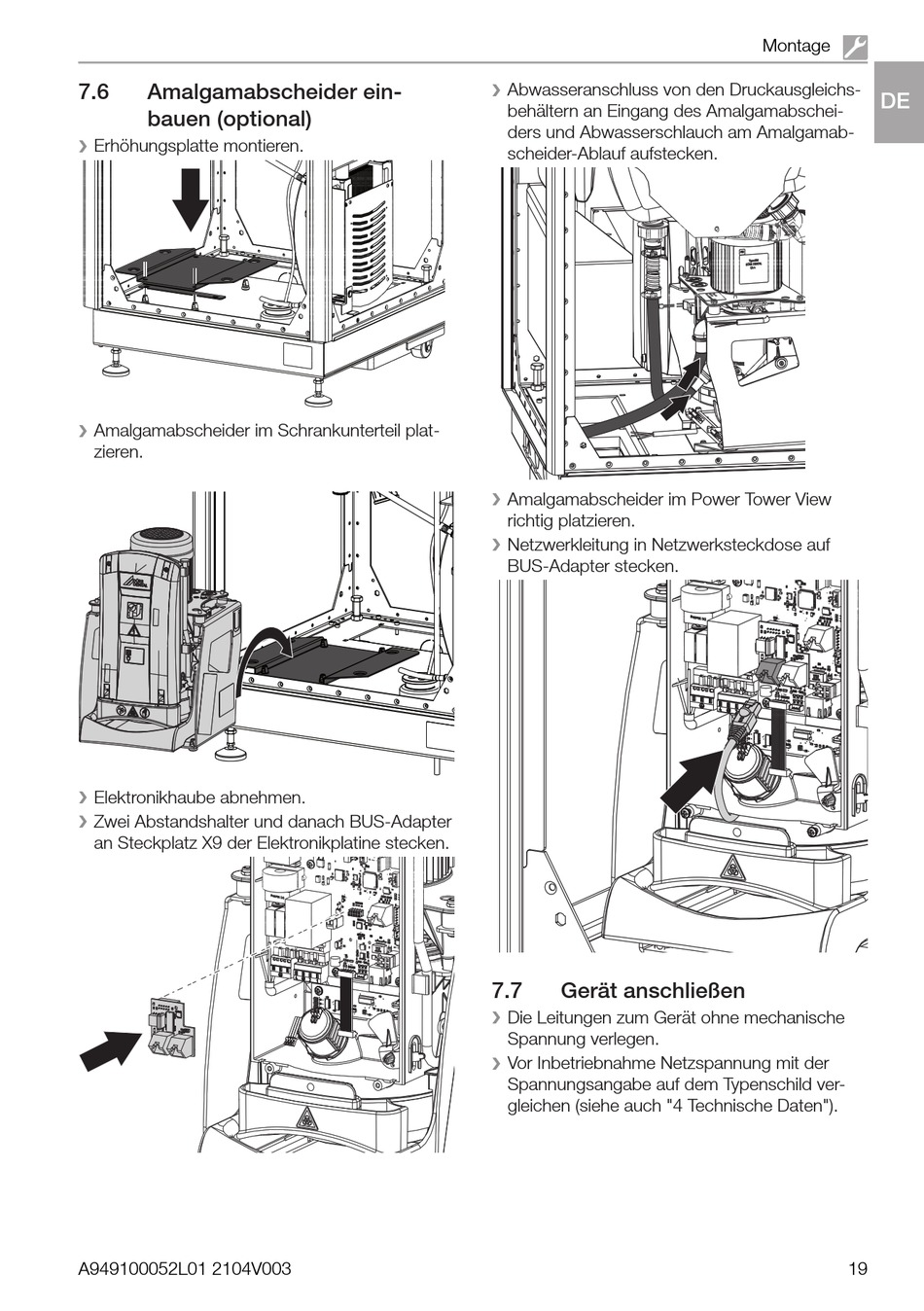

7.6 Amalgamabscheider ein-
bauen (optional)
Erhöhungsplatte montieren.
❯
Amalgamabscheider im Schrankunterteil plat-
❯
zieren.
Elektronikhaube abnehmen.
❯
Zwei Abstandshalter und danach BUS-Adapter
❯
an Steckplatz X9 der Elektronikplatine stecken.
A949100052L01 2104V003
Abwasseranschluss von den Druckausgleichs-
❯
behältern an Eingang des Amalgamabschei-
ders und Abwasserschlauch am Amalgamab-
scheider-Ablauf aufstecken.
Amalgamabscheider im Power Tower View
❯
richtig platzieren.
Netzwerkleitung in Netzwerksteckdose auf
❯
BUS-Adapter stecken.
7.7 Gerät anschließen
Die Leitungen zum Gerät ohne mechanische
❯
Spannung verlegen.
Vor Inbetriebnahme Netzspannung mit der
❯
Spannungsangabe auf dem Typenschild ver-
gleichen (siehe auch "4 Technische Daten").
