Potenzialausgleich

Klemmen

Kabeleinführungen

Kabelspezifikation

Endress+Hauser
1
+
-
-
+

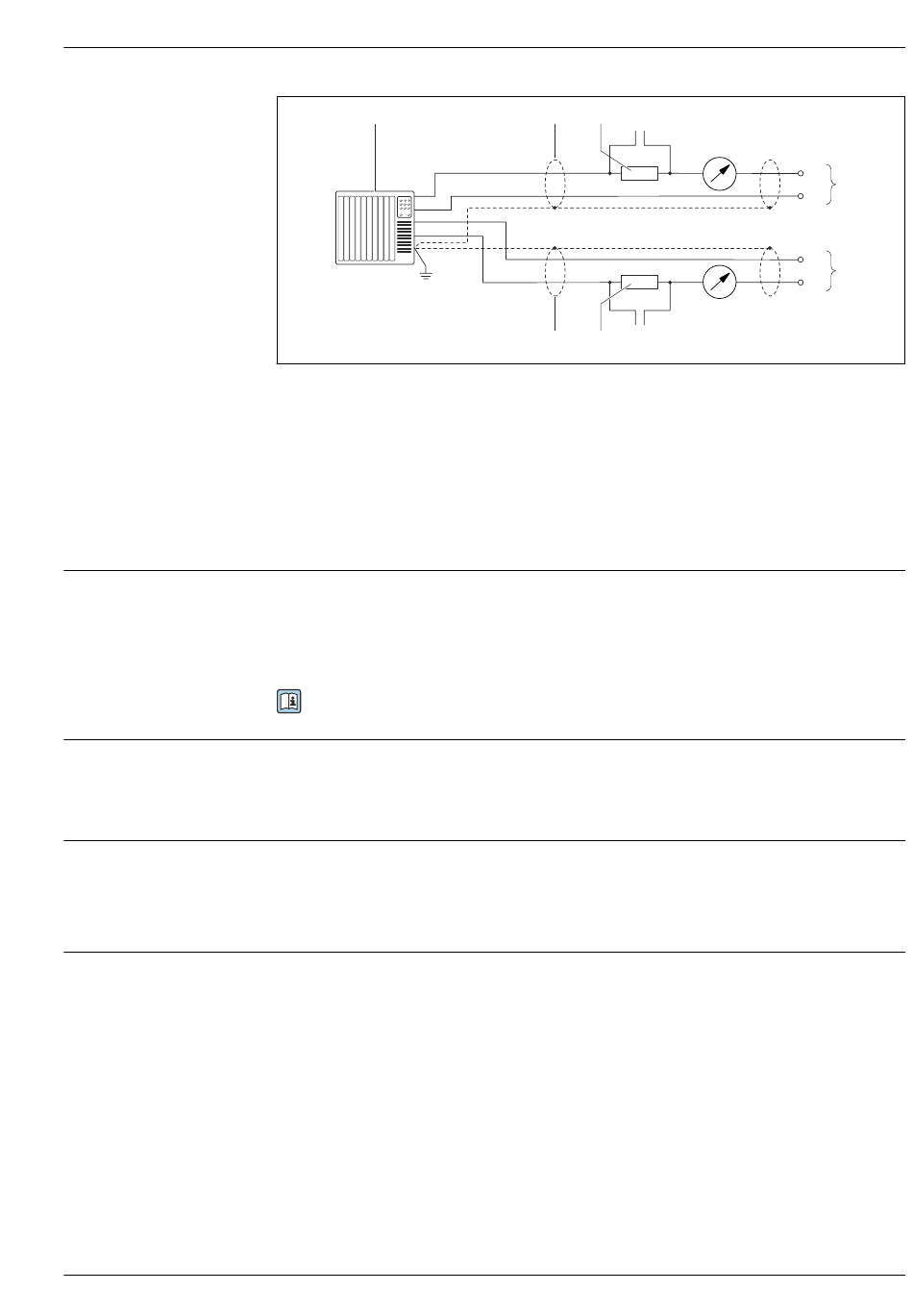

 18 Anschlussbeispiel für HART-Eingang (Master-Mode) über Stromausgang (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS).
Voraussetzung: Automatisierungssystem mit HART-Version 6, die HART-Kommandos 113 und 114 können
verarbeitet werden.
2 Kabelschirm einseitig. Kabelspezifikation beachten
3 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten
4 Anschluss für HART-Bediengeräte
5 Analoges Anzeigeinstrument
6 Messumformer
7 Messaufnehmer für externe Messgröße
Anforderungen
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
Um eine einwandfreie Messung zu gewährleisten, folgende Punkte beachten:
• Messstoff und Messaufnehmer auf demselben elektrischen Potenzial
• Betriebsinterne Erdungskonzepte
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der
Ex-Dokumentation (XA) beachten.
Messumformer
Federkraftklemmen für Aderquerschnitte 0,5 ... 2,5 mm
Safety Barrier Promass 100
Steckbare Schraubklemmen für Aderquerschnitte 0,5 ... 2,5 mm
• Kabelverschraubung: M20 × 1,5 mit Kabel Ø 6 ... 12 mm (0,24 ... 0,47 in)
• Gewinde für Kabeleinführung:
• M20
• G ½"
• NPT ½"
Zulässiger Temperaturbereich
• Die im jeweiligen Land geltenden Installationsrichtlinien sind zu beachten.
• Die Kabel müssen für die zu erwartenden Minimal- und Maximaltemperaturen geeignet sein.
Energieversorgungskabel (inkl. Leiter für die innere Erdungsklemme)
Normales Installationskabel ausreichend.
Signalkabel
Stromausgang 4...20 mA HART
Abgeschirmtes Kabel empfohlen. Erdungskonzept der Anlage beachten.
Impuls-/Frequenz-/Schaltausgang
Normales Installationskabel ausreichend.
2 3 4 5
4...20 mA
4...20 mA
3 4
2 5
2
(20 ... 14 AWG)
2 (20 ... 14 AWG)
+
6
-
-
7
+
