Klemmenbelegung

22

Energieversorgung

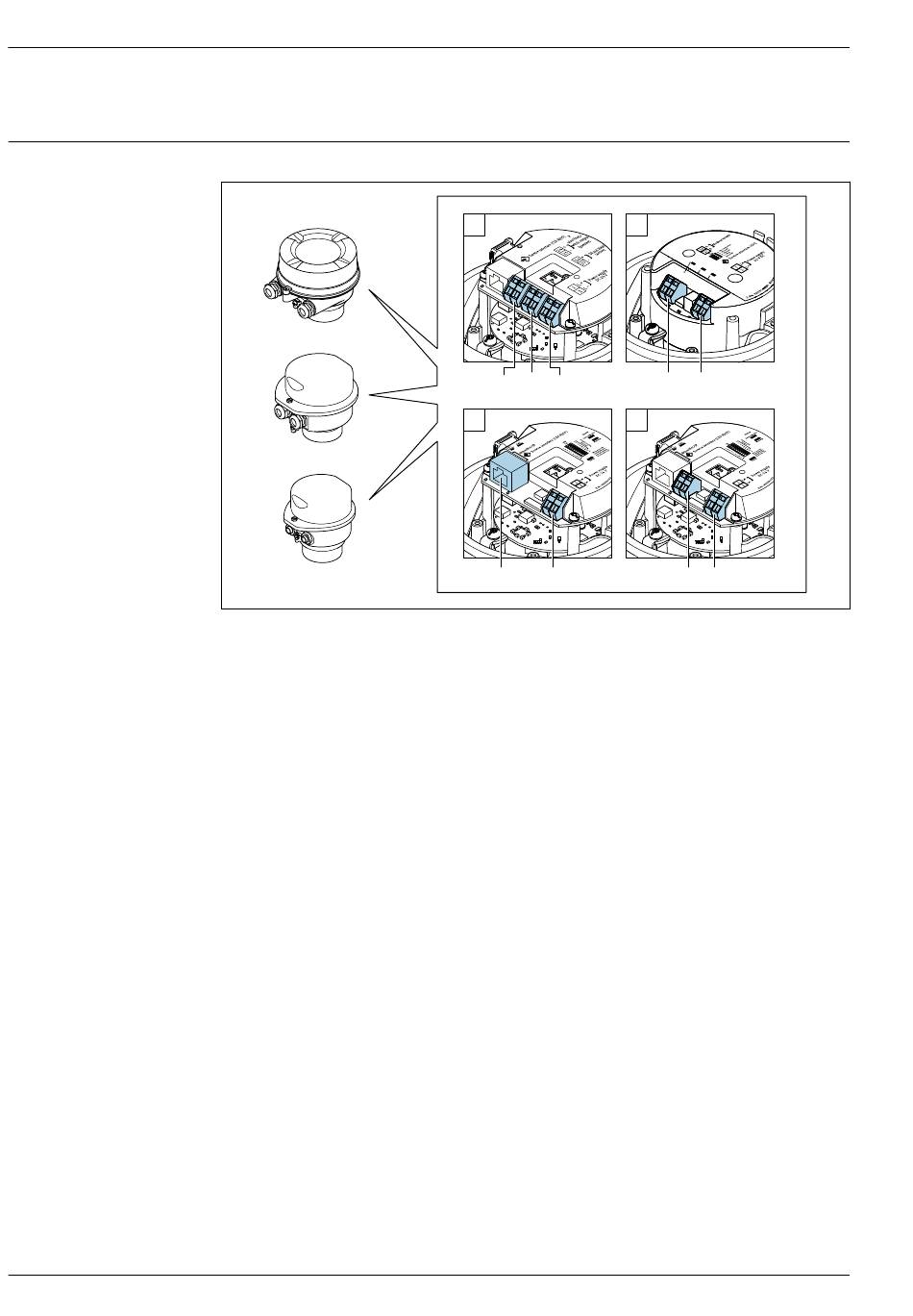

Übersicht: Gehäuseausführung und Anschlussvarianten
A
B
C
A Gehäuseausführung: Kompakt, beschichtet Alu
B Gehäuseausführung: Kompakt, hygienisch, rostfrei
C Gehäuseausführung: Ultrakompakt, hygienisch, rostfrei
1 Anschlussvariante: 4-20 mA HART, Impuls-/Frequenz-/Schaltausgang
1.1 Signalübertragung: Impuls-/Frequenz-/Schaltausgang
1.2 Signalübertragung: 4-20 mA HART
1.3 Versorgungsspannung
2 Anschlussvariante: Modbus RS485
2.1 Signalübertragung
2.2 Versorgungsspannung
3 Anschlussvarianten: EtherNet/IP und PROFINET
3.1 Signalübertragung
3.2 Versorgungsspannung
4 Anschlussvariante: PROFIBUS DP
4.1 Signalübertragung
4.2 Versorgungsspannung
Messumformer
Anschlussvariante 4-20 mA HART mit Impuls-/Frequenz-/Schaltausgang
Bestellmerkmal "Ausgang", Option B
1
2
1.1 1.2 1.3
3 4
3.1 3.2
Proline Cubemass C 100
2.1 2.2
4.1 4.2
A0016770
