Messstoffdichte

Druck-Temperatur-Kurven

Endress+Hauser
Dichtungen
Bei Montagesets mit angeschraubten Anschlüssen:
• Viton: –15 ... +200 °C (–5 ... +392 °F)
• EPDM: –40 ... +160 °C (–40 ... +320 °F)
• Silikon: –60 ... +200 °C (–76 ... +392 °F)
• Kalrez: –20 ... +275 °C (–4 ... +527 °F)
0 ... 5 000 kg/m 3 (0 ... 312 lb/cf)

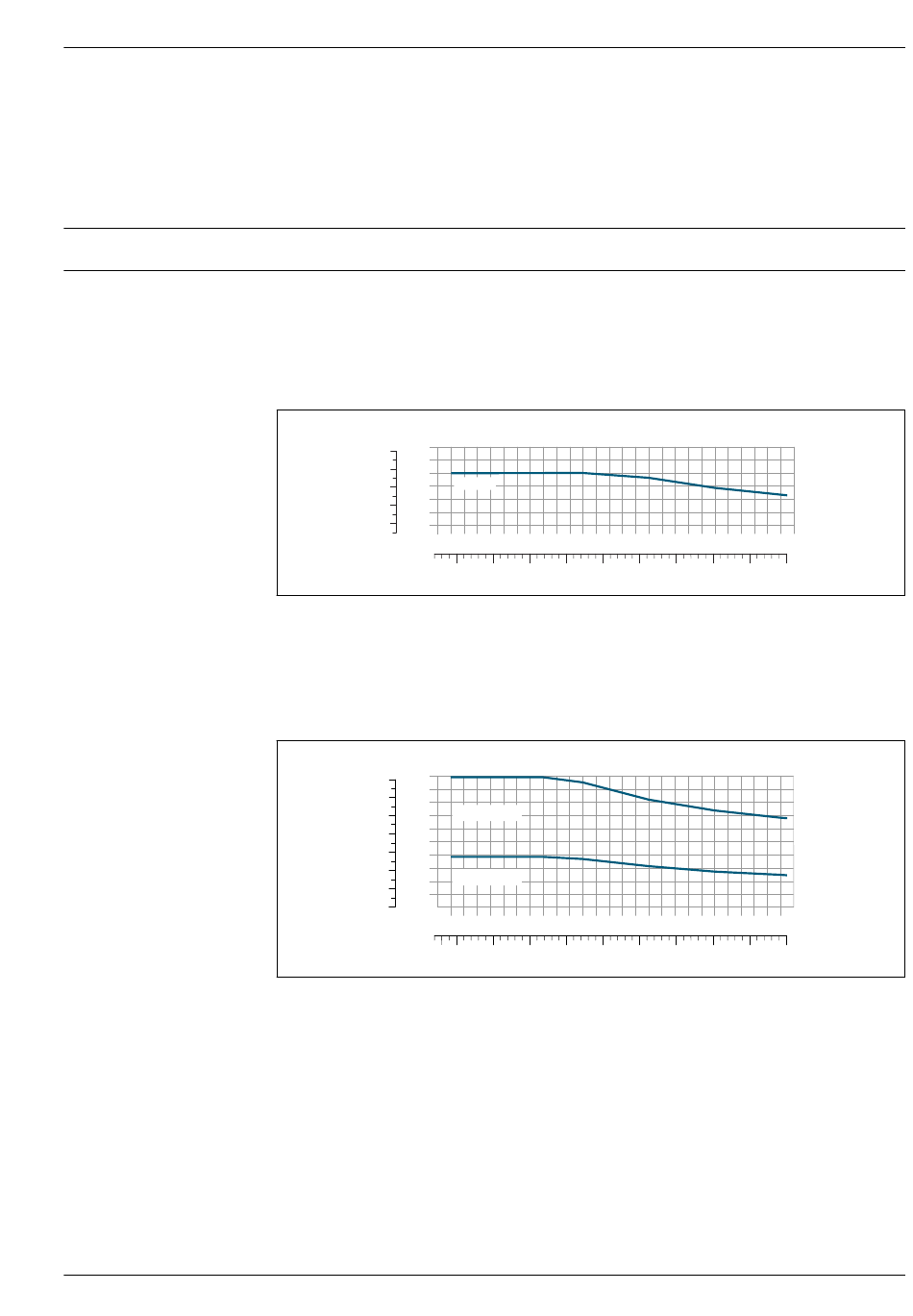

Die folgenden Druck-Temperatur-Kurven beziehen sich auf alle drucktragenden Teile des Geräts und
nicht nur auf den Prozessanschluss. Die Kurven zeigen den maximal erlaubten Messstoffdruck in
Abhängigkeit von der jeweiligen Messstofftemperatur.
Flanschanschluss in Anlehnung an EN 1092-1 (DIN 2501)
Bestellmerkmal "Montageset", Option PE
[psi] [bar]
50
700
600
40
500
30
400
20
300
-50
-50
 23 Mit Flanschwerkstoff: 1.4539 (904L), Alloy C22; Lose Flansche (nicht messstoffberührend) 1.4404
(316/316L)
Flanschanschluss in Anlehnung an ASME B16.5
Bestellmerkmal "Montageset", Option PF, PG
[psi] [bar]
50
600
40
30
400
20
200
10
0 0
-50
-50
 24 Mit Flanschwerkstoff: 1.4539 (904L); Lose Flansche (nicht messstoffberührend) 1.4404 (316/316L)
Flanschanschluss nach JIS B2220
Bestellmerkmal "Montageset", Option PH
PN 40
0 50
0 50 100 150 200
Class 300
Class 150
0 50
0 50 100 150 200
100 150 200 [°C]
250 300 350 400 [°F]
100 150 200 [°C]
250 300 350 400 [°F]
A0027777-DE
A0027771-DE
