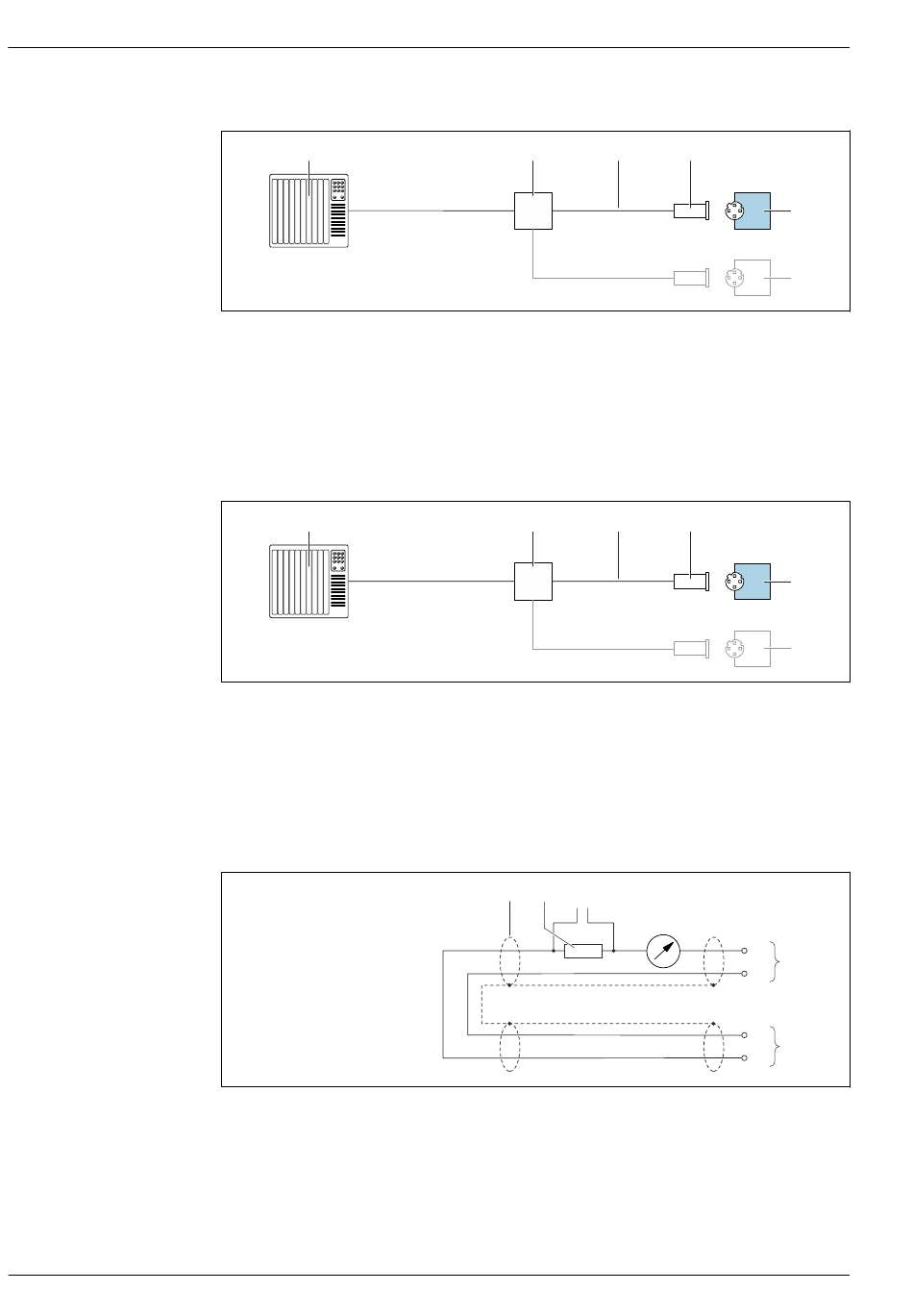

EtherNet/IP
1
 15 Anschlussbeispiel für EtherNet/IP
1 Automatisierungssystem (z.B. SPS)
2 Ethernet-Switch
3 Kabelspezifikation beachten
4 Gerätestecker
5 Messumformer
PROFINET
1
 16 Anschlussbeispiel für PROFINET
1 Automatisierungssystem (z.B. SPS)
2 Ethernet-Switch
3 Kabelspezifikation beachten
4 Gerätestecker
5 Messumformer
HART-Eingang
 17 Anschlussbeispiel für HART-Eingang (Burst-Mode) über Stromausgang (aktiv)
1 Kabelschirm einseitig. Kabelspezifikation beachten
2 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten
3 Anschluss für HART-Bediengeräte
4 Analoges Anzeigeinstrument
5 Messumformer
6 Messaufnehmer für externe Messgröße
2 3
2 3
1 2 3 4
4...20 mA
Proline Cubemass C 100
4
5
5
A0028767
4
5
5
A0028767
+
5
-
-
6
+
A0019828
