Proline Cubemass C 100

Systemdruck

Wärmeisolation

Beheizung

Vibrationen

Endress+Hauser

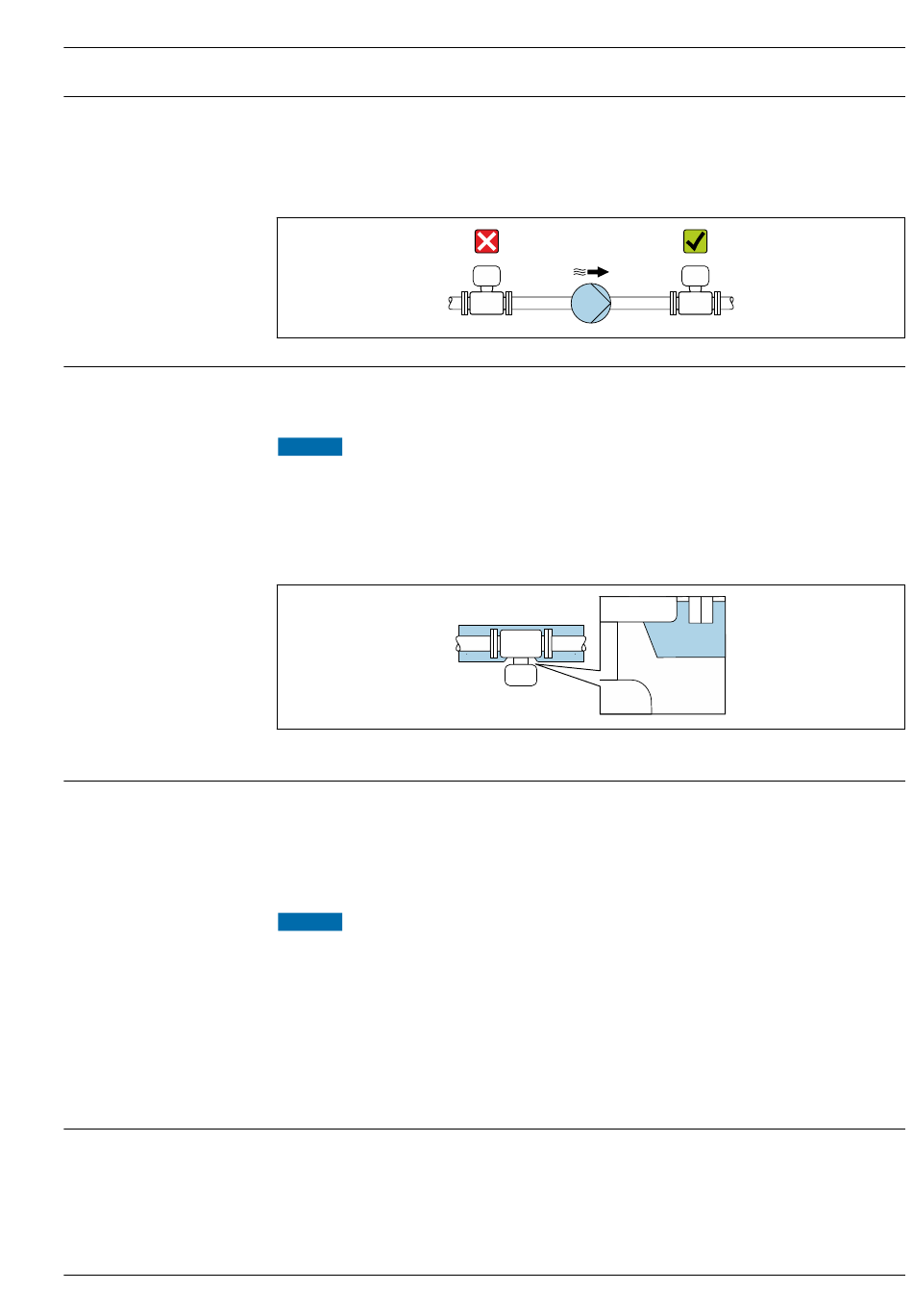

Es ist wichtig, dass keine Kavitation und kein Ausgasen der in Flüssigkeiten enthaltenen Gase auf-
tritt. Dies wird durch einen genügend hohen Systemdruck verhindert.
Deshalb werden folgende Montageorte empfohlen:
• Am tiefsten Punkt einer Steigleitung
• Auf der Druckseite von Pumpen (keine Unterdruckgefahr)
Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer zum
Messumformer gering gehalten wird. Für die erforderliche Isolation sind verschiedenste Materialien
verwendbar.
HINWEIS
Überhitzung der Messelektronik durch Wärmeisolierung!
‣
Empfohlene Einbaulage: Horizontale Einbaulage, Messumformergehäuses nach unten gerichtet.
‣
Das Messumformergehäuse nicht mit isolieren.
‣
Maximal zulässige Temperatur am unteren Ende des Messumformergehäuses: 80 °C (176 °F)
‣
Wärmeisolation mit freiem Halsrohr: Wir empfehlen das Halsrohr nicht zu isolieren, um eine
optimale Wärmeabfuhr zu gewährleisten.
 27 Wärmeisolation mit freiem Halsrohr
Bei einigen Messstoffen muss darauf geachtet werden, dass im Bereich des Messaufnehmers kein
Wärmeverlust stattfindet.
Beheizungsmöglichkeiten
• Elektrisch, z.B. mit Heizbändern
• Über heißwasser- oder dampfführende Rohre
• Über Heizmäntel
HINWEIS
Gefahr der Überhitzung bei Beheizung
‣
Sicherstellen, dass die Temperatur am unteren Ende des Messumformergehäuses nicht höher ist
als 80 °C (176 °F).
‣
Gewährleisten, dass am Messumformerhals eine genügend grosse Konvektion vorhanden ist.
‣
Sicherstellen, dass eine genügend große Oberfläche der Messumformerhals frei bleibt. Der nicht
abgedeckte Teil dient der Wärmeabfuhr und schützt die Messelektronik vor Überhitzung und
Unterkühlung.
‣
Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen Ex-Dokumen-
tation beachten. Detaillierte Angaben zu den Temperaturtabellen: Separates Dokument "Sicher-
heitshinweise" (XA) zum Gerät.
Anlagenvibrationen haben aufgrund hoher Messrohr-Schwingfrequenz keinen Einfluss auf die
Funktionstüchtigkeit des Messsystems.
A0028777
A0034391
51
