Proline Cubemass C 100
Pinbelegung Gerätestecker
Endress+Hauser
Safety Barrier Promass 100
1
A
2

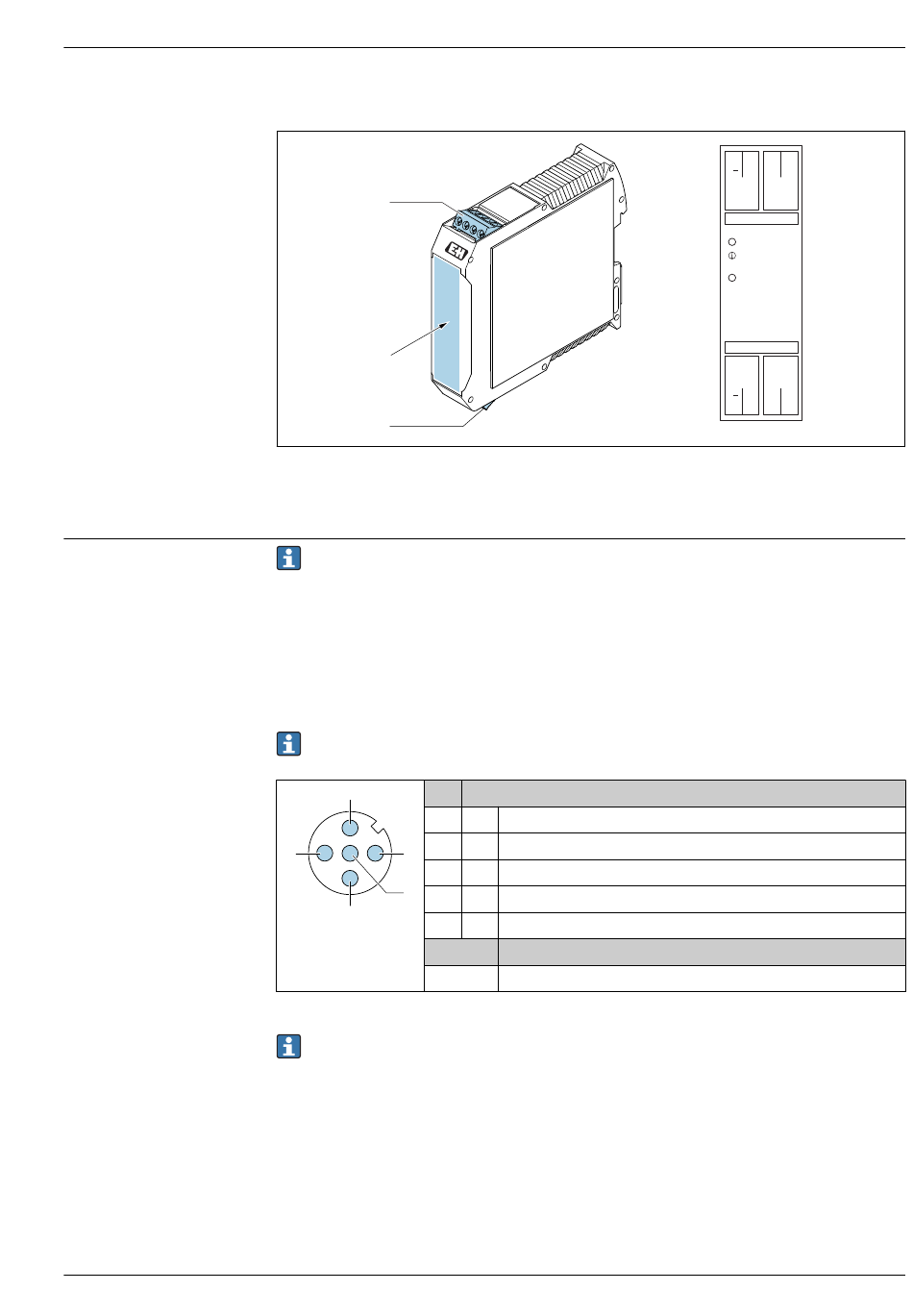

 8 Safety Barrier Promass 100 mit Anschlüssen
1 Nicht explosionsgefährdeter Bereich, Zone 2, Class I Division 2
2 Eigensicherer Bereich
Bestellcodes der M12x1-Stecker, siehe Spalte "Bestellmerkmal Elektrischer Anschluss":
• 4-20 mA HART, Impuls-/Frequenz-/Schaltausgang →  22
• PROFIBUS DP→  24
• Modbus RS485 →  25
• EtherNet/IP →  27
• PROFINET→  28

Versorgungsspannung

Für alle Anschlussvarianten außer MODBUS RS485 eigensicher (geräteseitig)
Gerätestecker MODBUS RS485 eigensicher mit Versorgungsspannung →  30
Pin
2
1
2
1
3
3
5
4
4
5
A0029042
Codierung
1) Nicht belegt bei Bestellmerkmal "Gehäuse", Option C "Ultrakompakt hygienisch, rostfrei"
Als Buchse wird empfohlen:
• Binder, Serie 763, Teilenr. 79 3440 35 05
• Alternativ: Phoenix Teilenr. 1682951 SAC-5P-5,0-PUR/M12FS SH
• Bei Bestellmerkmal "Ausgang", Option B: 4-20 mA HART, Impuls-/Frequenz-/Schaltaus-
gang
• Bei Bestellmerkmal "Ausgang", Option N: EtherNet/IP
• Beim Geräteeinsatz im explosionsgefährdeten Bereich: Entsprechend zertifizierte Buchse ver-
wenden.
L+
L-
A
2 1 26 27
L L+ B A
Power Modbus
supply RS485
24V
DC
Safe area
Power
Lift panel for
bus termination
Communication
A
Safety Barrier
Promass 100
Hazardous area
Power Modbus
supply RS485
L L+ B A
20 10 62
72
Belegung
DC 24 V
Nicht belegt
Nicht belegt
DC 24 V
1)
Erdung/Schirmung
Stecker/Buchse
Stecker
A0030220
