Liquiphant FTL33 IO-Link

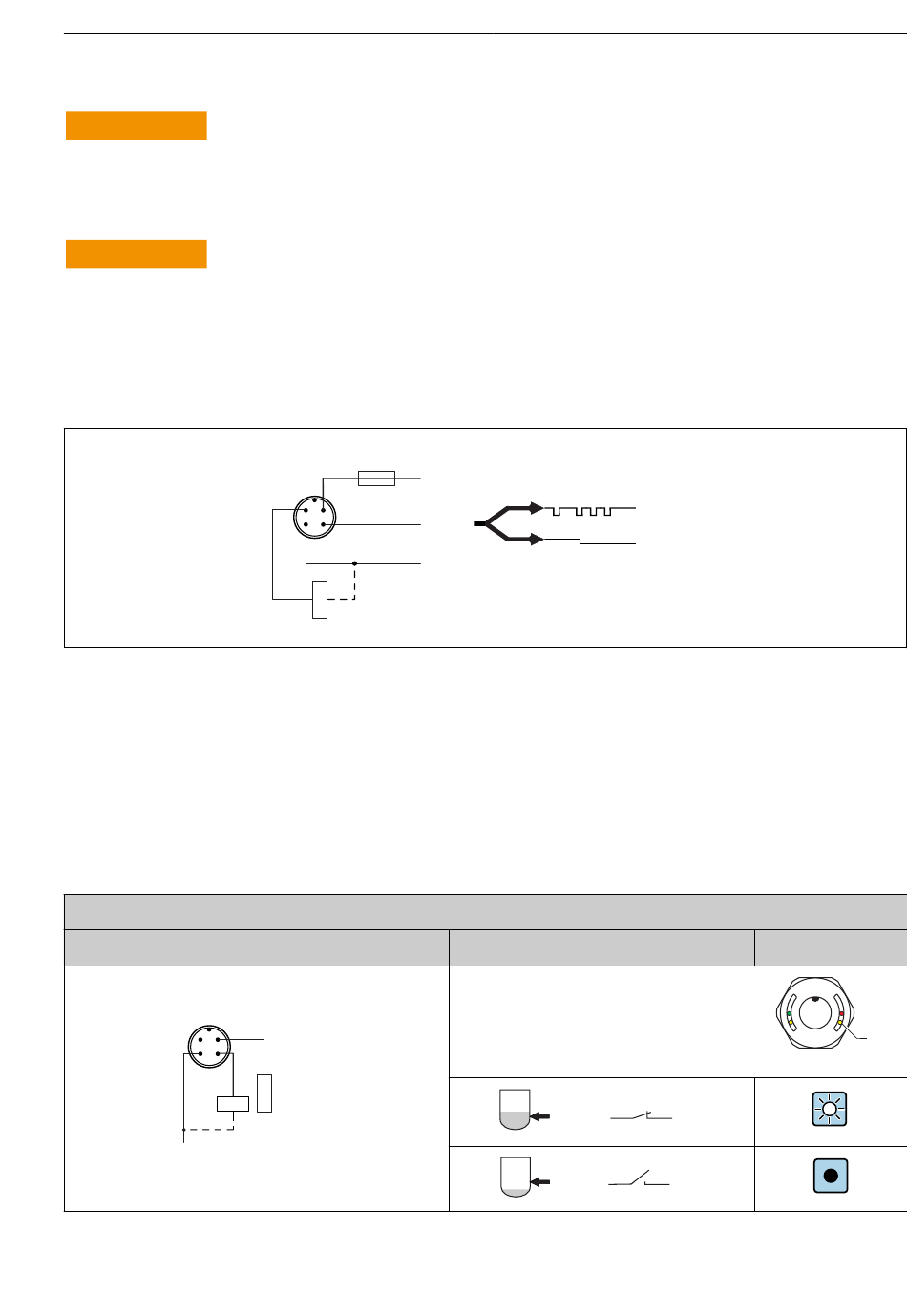

6.3 Gerät anschließen
WARNUNG
L
Verletzungsgefahr durch unkontrolliert ausgelöste Prozesse!
‣
Versorgungsspannung ausschalten, bevor das Gerät anschlossen wird.
‣
Sicherstellen, dass keine nachgelagerten Prozesse unbeabsichtigt gestartet werden.
WARNUNG
L
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Gemäß IEC/EN61010 ist für das Gerät ein geeigneter Trennschalter vorzusehen.
‣
Spannungsquelle: Berührungsungefährliche Spannung oder Class 2 circuit (Nordamerika).
‣
Gerät muss mit einer Feinsicherung 500 mA (träge) betrieben werden.
‣
Schutzschaltungen gegen Verpolung sind eingebaut.
Pin 1 Versorgungsspannung +
Pin 2 1. Schaltausgang
Pin 3 Versorgungsspannung -
Pin 4 IO-Link Kommunikation oder 2. Schaltausgang (SIO-Modus)
6.3.1

SIO-Modus (ohne IO-Link Kommunikation)

K1, K2: Externe Last
Minimum-Sicherheit
Anschlussbelegung
2 1
3 4
K1
L–
Endress+Hauser
0.5A
1
2
Q2
3 4
K1
0.5A
L+
L+
C/Q1
L–
MIN-Ausgang
Elektrischer Anschluss
IO-Link
SIO
LED gelb (ye) 1
+ 4
+ 4
A0037916
ye1
A0037919
