RIA15
Einbau in eine Schalttafel mit Schalttafelausschnitt 92x45 mm (3,62x1,77 in), max. Schaltta-
felstärke 13 mm (0,51 in).
1. Gerät von vorn in den Schalttafelausschnitt schieben.
2. Montageclips seitlich am Gehäuse anbringen und Gewindestangen festziehen.
4.3.2 Feldgehäuse
Rohrmontage (mit optionalem Montageset)
Mit dem optional erhältlichen Montageset kann das Gerät an ein Rohr mit einem Durchmes-
ser bis 50,8 mm (2 in) montiert werden.
1

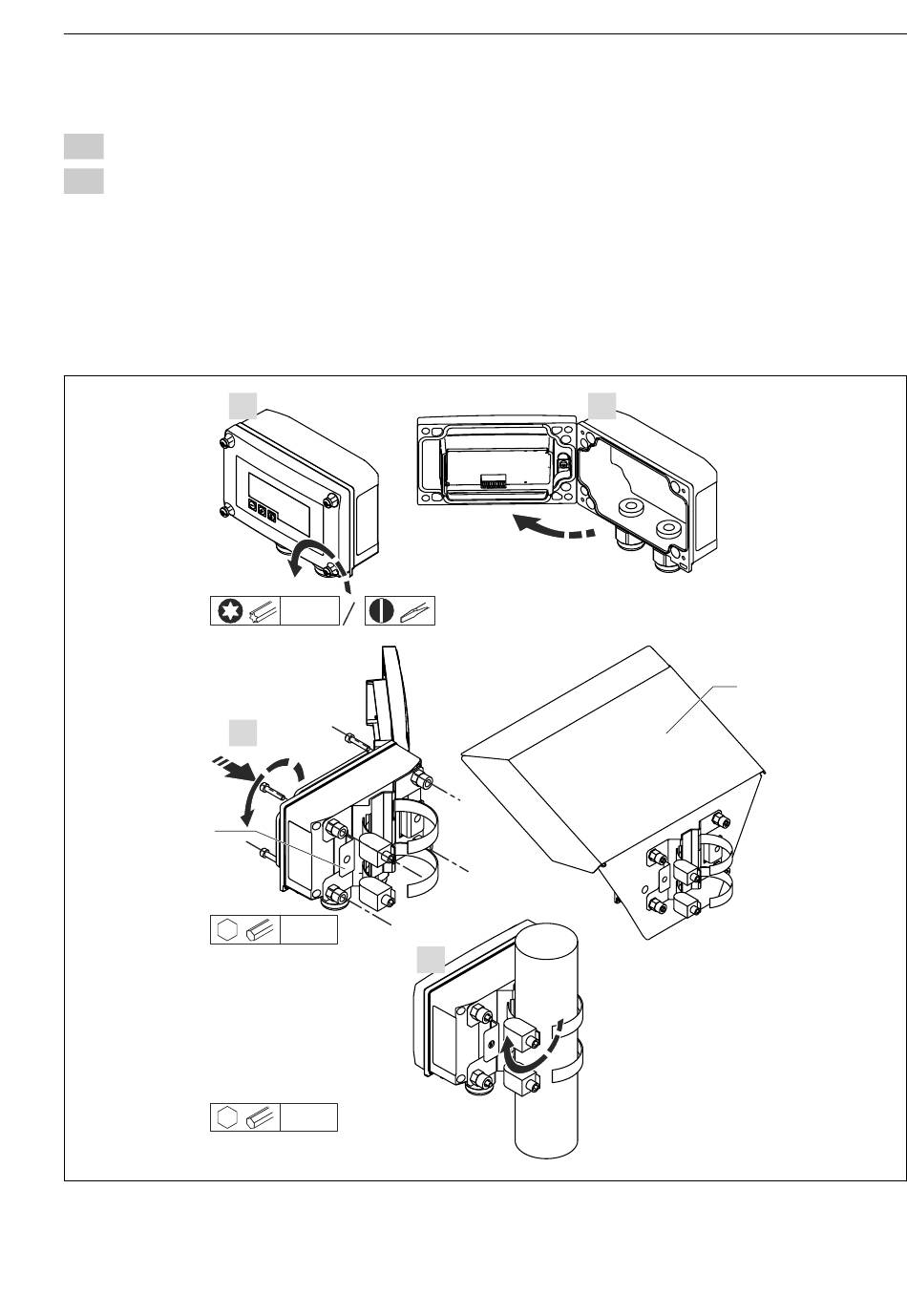

 3 Rohrmontage des Prozessanzeigers
1 Montageplatte zur Rohr-/Wandmontage
2 Wetterschutzdach (optional)
Endress+Hauser
1.
TX20
3.
4mm
5mm
4.
2.
2
Montage
A0017789
