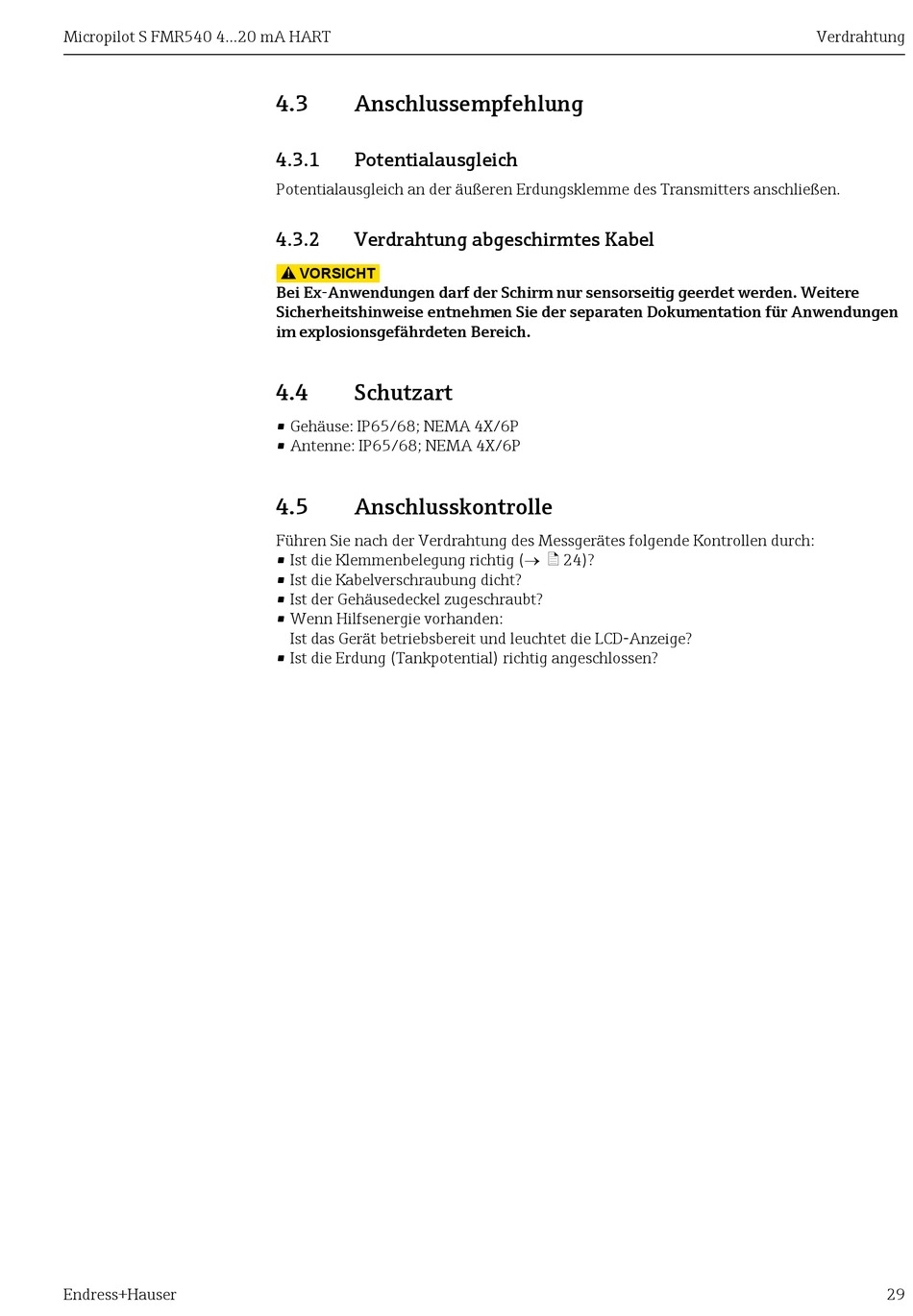

4.3

Anschlussempfehlung

4.3.1 Potentialausgleich
Potentialausgleich an der äußeren Erdungsklemme des Transmitters anschließen.
4.3.2 Verdrahtung abgeschirmtes Kabel
VORSICHT
!
Bei Ex-Anwendungen darf der Schirm nur sensorseitig geerdet werden. Weitere
Sicherheitshinweise entnehmen Sie der separaten Dokumentation für Anwendungen
im explosionsgefährdeten Bereich.
4.4

Schutzart

• Gehäuse: IP65/68; NEMA 4X/6P
• Antenne: IP65/68; NEMA 4X/6P
4.5

Anschlusskontrolle

Führen Sie nach der Verdrahtung des Messgerätes folgende Kontrollen durch:
• Ist die Klemmenbelegung richtig ( ä 24)?
• Ist die Kabelverschraubung dicht?
• Ist der Gehäusedeckel zugeschraubt?
• Wenn Hilfsenergie vorhanden:
Ist das Gerät betriebsbereit und leuchtet die LCD-Anzeige?
• Ist die Erdung (Tankpotential) richtig angeschlossen?
