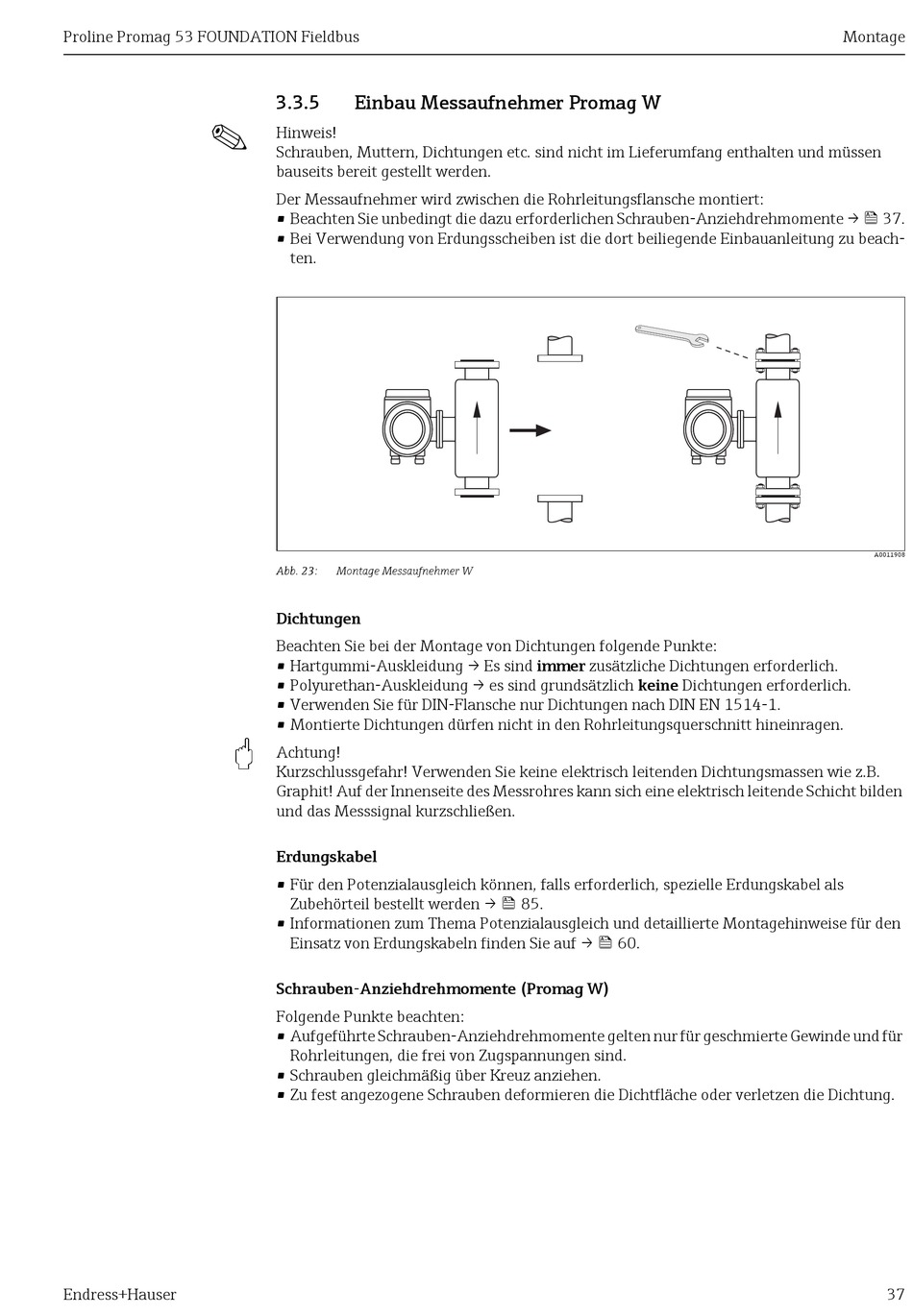

3.3.5

Einbau Messaufnehmer Promag W

Hinweis!
Schrauben, Muttern, Dichtungen etc. sind nicht im Lieferumfang enthalten und müssen
bauseits bereit gestellt werden.
Der Messaufnehmer wird zwischen die Rohrleitungsflansche montiert:
• Beachten Sie unbedingt die dazu erforderlichen Schrauben-Anziehdrehmomente →  37.
• Bei Verwendung von Erdungsscheiben ist die dort beiliegende Einbauanleitung zu beach-
ten.
Abb. 23: Montage Messaufnehmer W
Dichtungen
Beachten Sie bei der Montage von Dichtungen folgende Punkte:
• Hartgummi-Auskleidung → Es sind immer zusätzliche Dichtungen erforderlich.
• Polyurethan-Auskleidung → es sind grundsätzlich keine Dichtungen erforderlich.
• Verwenden Sie für DIN-Flansche nur Dichtungen nach DIN EN 1514-1.
• Montierte Dichtungen dürfen nicht in den Rohrleitungsquerschnitt hineinragen.
Achtung!
Kurzschlussgefahr! Verwenden Sie keine elektrisch leitenden Dichtungsmassen wie z.B.
Graphit! Auf der Innenseite des Messrohres kann sich eine elektrisch leitende Schicht bilden
und das Messsignal kurzschließen.
Erdungskabel
• Für den Potenzialausgleich können, falls erforderlich, spezielle Erdungskabel als
Zubehörteil bestellt werden →  85.
• Informationen zum Thema Potenzialausgleich und detaillierte Montagehinweise für den
Einsatz von Erdungskabeln finden Sie auf →  60.
Schrauben-Anziehdrehmomente (Promag W)
Folgende Punkte beachten:
• Aufgeführte Schrauben-Anziehdrehmomente gelten nur für geschmierte Gewinde und für
Rohrleitungen, die frei von Zugspannungen sind.
• Schrauben gleichmäßig über Kreuz anziehen.
• Zu fest angezogene Schrauben deformieren die Dichtfläche oder verletzen die Dichtung.
