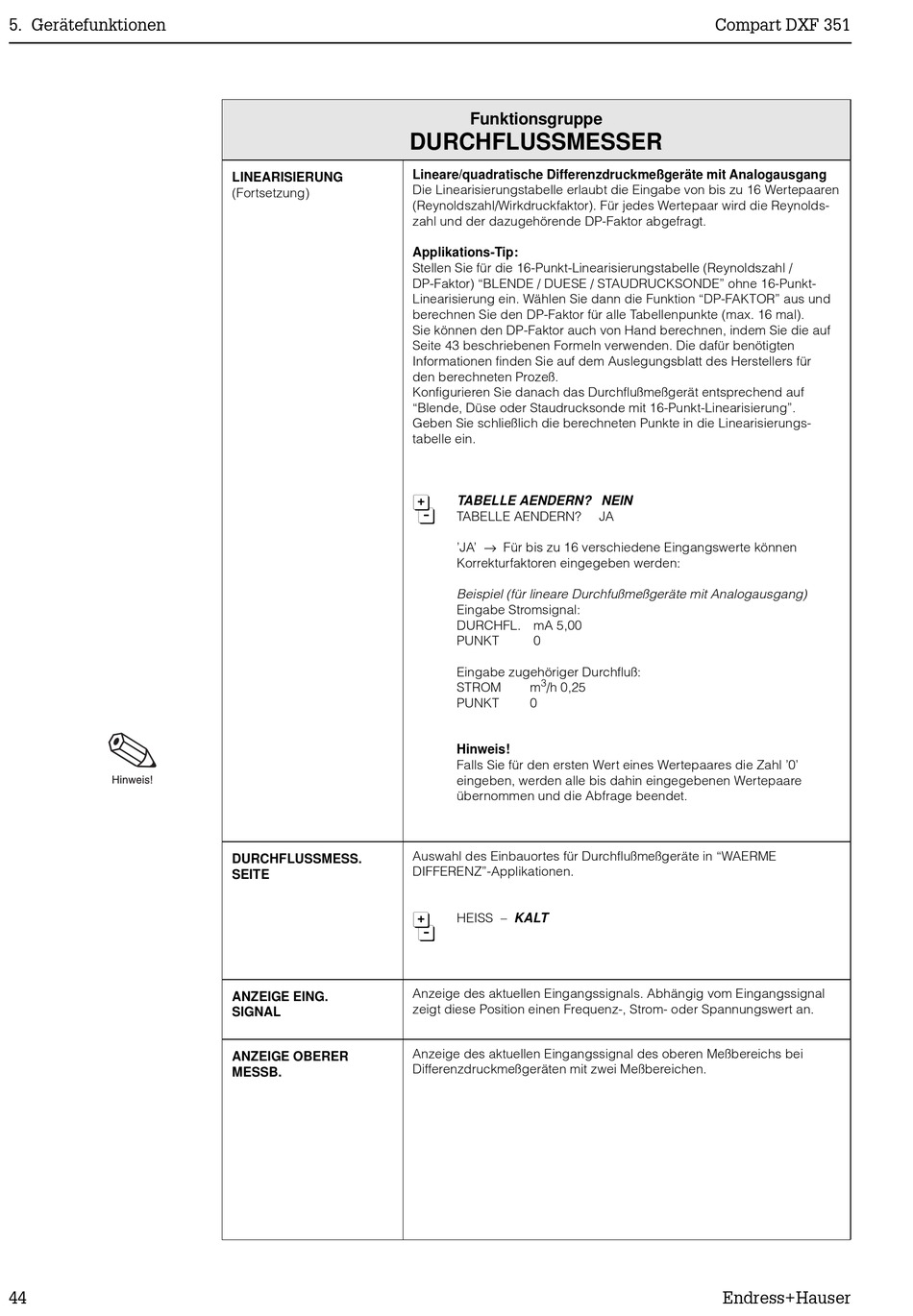

5. Gerätefunktionen
44
LINEARISIERUNG
(Fortsetzung)
DURCHFLUSSMESS.
SEITE
ANZEIGE EING.
SIGNAL
ANZEIGE OBERER
MESSB.
Funktionsgruppe
DURCHFLUSSMESSER
Lineare/quadratische Differenzdruckmeßgeräte mit Analogausgang
Die Linearisierungstabelle erlaubt die Eingabe von bis zu 16 Wertepaaren
(Reynoldszahl/Wirkdruckfaktor). Für jedes Wertepaar wird die Reynolds-
zahl und der dazugehörende DP-Faktor abgefragt.
Applikations-Tip:
Stellen Sie für die 16-Punkt-Linearisierungstabelle (Reynoldszahl /
DP-Faktor) "BLENDE / DUESE / STAUDRUCKSONDE" ohne 16-Punkt-
Linearisierung ein. Wählen Sie dann die Funktion "DP-FAKTOR" aus und
berechnen Sie den DP-Faktor für alle Tabellenpunkte (max. 16 mal).
Sie können den DP-Faktor auch von Hand berechnen, indem Sie die auf
Seite 43 beschriebenen Formeln verwenden. Die dafür benötigten
Informationen finden Sie auf dem Auslegungsblatt des Herstellers für
den berechneten Prozeß.
Konfigurieren Sie danach das Durchflußmeßgerät entsprechend auf
"Blende, Düse oder Staudrucksonde mit 16-Punkt-Linearisierung".
Geben Sie schließlich die berechneten Punkte in die Linearisierungs-
tabelle ein.
6
TABELLE AENDERN? NEIN
TABELLE AENDERN?
'JA' → Für bis zu 16 verschiedene Eingangswerte können
Korrekturfaktoren eingegeben werden:
Beispiel (für lineare Durchfußmeßgeräte mit Analogausgang)
Eingabe Stromsignal:
DURCHFL. mA 5,00
PUNKT 0
Eingabe zugehöriger Durchfluß:
3
STROM m /h 0,25
PUNKT 0
Hinweis!
Falls Sie für den ersten Wert eines Wertepaares die Zahl '0'
eingeben, werden alle bis dahin eingegebenen Wertepaare
übernommen und die Abfrage beendet.
Auswahl des Einbauortes für Durchflußmeßgeräte in "WAERME
DIFFERENZ"-Applikationen.
6
HEISS – KALT
Anzeige des aktuellen Eingangssignals. Abhängig vom Eingangssignal
zeigt diese Position einen Frequenz-, Strom- oder Spannungswert an.
Anzeige des aktuellen Eingangssignal des oberen Meßbereichs bei
Differenzdruckmeßgeräten mit zwei Meßbereichen.
Compart DXF 351
JA
