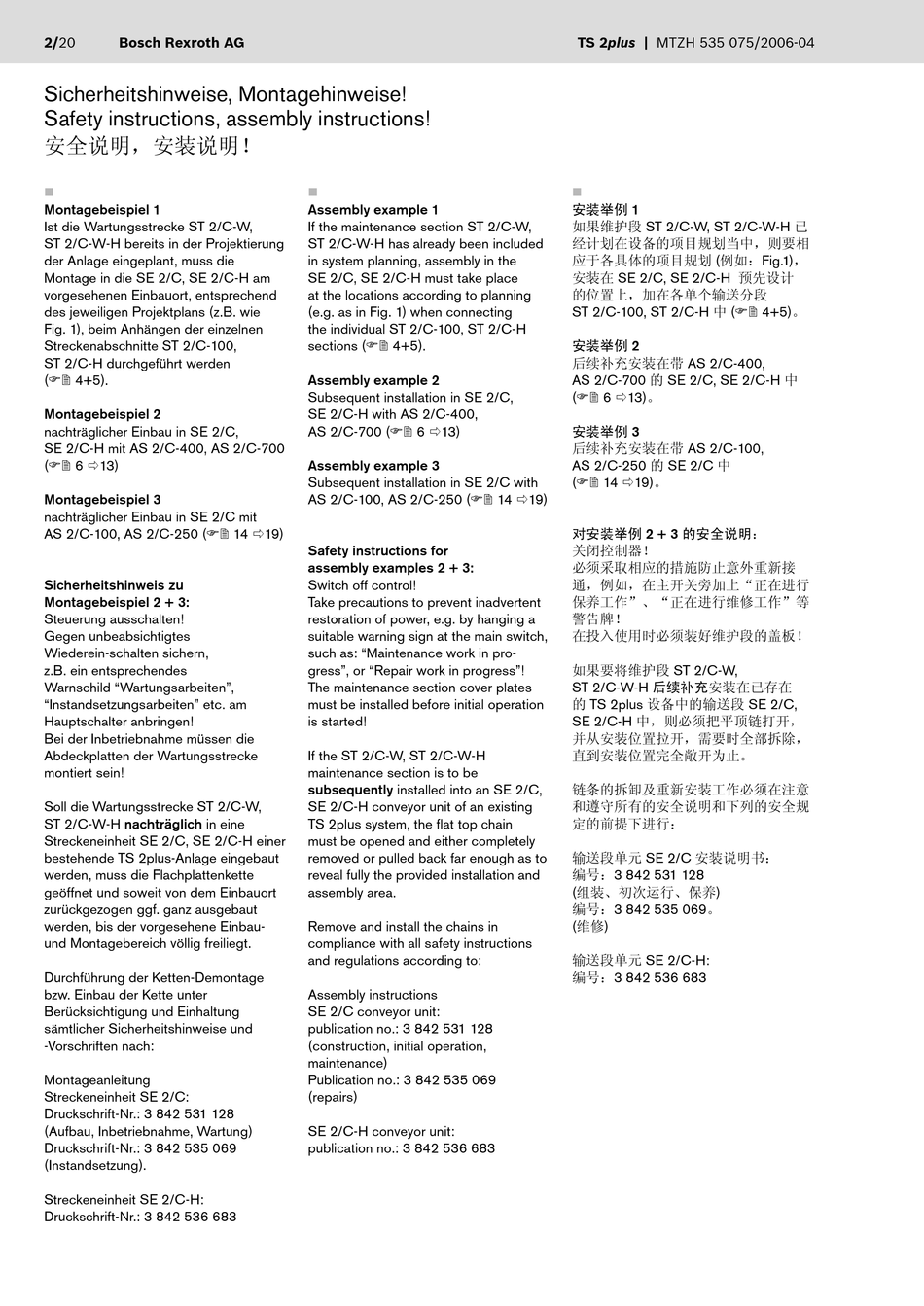

2/20
Bosch Rexroth AG
Sicherheitshinweise, Montagehinweise!
Safety instructions, assembly instructions!
安全说明，安装说明！
Montagebeispiel 1
Ist die Wartungsstrecke ST 2/C-W,
ST 2/C-W-H bereits in der Projektierung
der Anlage eingeplant, muss die
Montage in die SE 2/C, SE 2/C-H am
vorgesehenen Einbauort, entsprechend
des jeweiligen Projektplans (z.B. wie
Fig. 1), beim Anhängen der einzelnen
Streckenabschnitte ST 2/C-100,
ST 2/C-H durchgeführt werden
( 4+5).
Montagebeispiel 2
nachträglicher Einbau in SE 2/C,
SE 2/C-H mit AS 2/C-400, AS 2/C-700
( 6 13)
Montagebeispiel 3
nachträglicher Einbau in SE 2/C mit
AS 2/C-100, AS 2/C-250 ( 14 19)
Sicherheitshinweis zu
Montagebeispiel 2 + 3:
Steuerung ausschalten!
Gegen unbeabsichtigtes
Wiederein-schalten sichern,
z.B. ein entsprechendes
Warnschild "Wartungsarbeiten",
"Instandsetzungsarbeiten" etc. am
Hauptschalter anbringen!
Bei der Inbetriebnahme müssen die
Abdeckplatten der Wartungsstrecke
montiert sein!
Soll die Wartungsstrecke ST 2/C-W,
ST 2/C-W-H nachträglich in eine
Streckeneinheit SE 2/C, SE 2/C-H einer
bestehende TS 2plus-Anlage eingebaut
werden, muss die Flachplattenkette
geöffnet und soweit von dem Einbauort
zurückgezogen ggf. ganz ausgebaut
werden, bis der vorgesehene Einbau-
und Montagebereich völlig freiliegt.
Durchführung der Ketten-Demontage
bzw. Einbau der Kette unter
Berücksichtigung und Einhaltung
sämtlicher Sicherheitshinweise und
-Vorschriften nach:
Montageanleitung
Streckeneinheit SE 2/C:
Druckschrift-Nr.: 3 842 531 128
(Aufbau, Inbetriebnahme, Wartung)
Druckschrift-Nr.: 3 842 535 069
(Instandsetzung).
Streckeneinheit SE 2/C-H:
Druckschrift-Nr.: 3 842 536 683
Assembly example 1
If the maintenance section ST 2/C-W,
ST 2/C-W-H has already been included
in system planning, assembly in the
SE 2/C, SE 2/C-H must take place
at the locations according to planning
(e.g. as in Fig. 1) when connecting
the individual ST 2/C-100, ST 2/C-H
sections ( 4+5).
Assembly example 2
Subsequent installation in SE 2/C,
SE 2/C-H with AS 2/C-400,
AS 2/C-700 ( 6 13)
Assembly example 3
Subsequent installation in SE 2/C with
AS 2/C-100, AS 2/C-250 ( 14 19)
Safety instructions for
assembly examples 2 + 3:
Switch off control!
Take precautions to prevent inadvertent
restoration of power, e.g. by hanging a
suitable warning sign at the main switch,
such as: "Maintenance work in pro-
gress", or "Repair work in progress"!
The maintenance section cover plates
must be installed before initial operation
is started!
If the ST 2/C-W, ST 2/C-W-H
maintenance section is to be
subsequently installed into an SE 2/C,
SE 2/C-H conveyor unit of an existing
TS 2plus system, the fl at top chain
must be opened and either completely
removed or pulled back far enough as to
reveal fully the provided installation and
assembly area.
Remove and install the chains in
compliance with all safety instructions
and regulations according to:
Assembly instructions
SE 2/C conveyor unit:
publication no.: 3 842 531 128
(construction, initial operation,
maintenance)
Publication no.: 3 842 535 069
(repairs)
SE 2/C-H conveyor unit:
publication no.: 3 842 536 683
TS 2plus | MTZH 535 075/2006-04
安装举例 1
如果维护段 ST 2/C-W, ST 2/C-W-H 已
经计划在设备的项目规划当中，则要相
应于各具体的项目规划 (例如：Fig.1)，
安装在 SE 2/C, SE 2/C-H 预先设计
的位置上，加在各单个输送分段
ST 2/C-100, ST 2/C-H 中 ( 4+5)。
安装举例 2
后续补充安装在带 AS 2/C-400,
AS 2/C-700 的 SE 2/C, SE 2/C-H 中
( 6 13)。
安装举例 3
后续补充安装在带 AS 2/C-100,
AS 2/C-250 的 SE 2/C 中
( 14 19)。
对安装举例 2 + 3 的安全说明：
关闭控制器！
必须采取相应的措施防止意外重新接
通，例如，在主开关旁加上"正在进行
保养工作"、"正在进行维修工作"等
警告牌！
在投入使用时必须装好维护段的盖板！
如果要将维护段 ST 2/C-W,
ST 2/C-W-H 后续补充安装在已存在
的 TS 2plus 设备中的输送段 SE 2/C,
SE 2/C-H 中，则必须把平顶链打开，
并从安装位置拉开，需要时全部拆除，
直到安装位置完全敞开为止。
链条的拆卸及重新安装工作必须在注意
和遵守所有的安全说明和下列的安全规
定的前提下进行：
输送段单元 SE 2/C 安装说明书：
编号：3 842 531 128
(组装、初次运行、保养)
编号：3 842 535 069。
(维修)
输送段单元 SE 2/C-H:
编号：3 842 536 683
