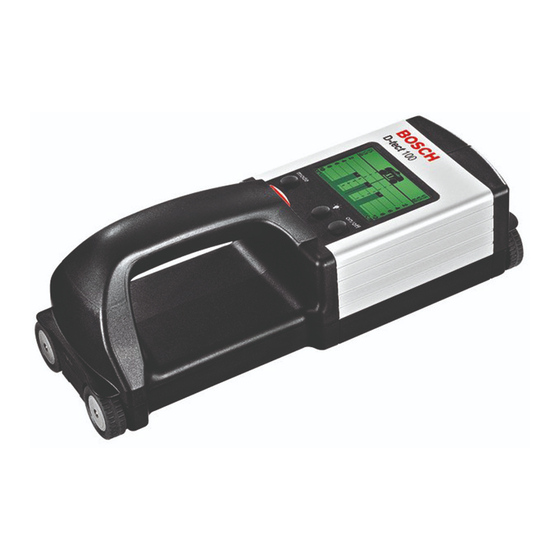

Bosch D-TECT 100 Bedienungsanleitung

Wallscanner
Vorschau ausblenden Andere Handbücher für D-TECT 100:
Inhaltsverzeichnis
  • Zu Ihrer Sicherheit
  • Bestimmungsgemäßer Gebrauch
  • Batterien Einsetzen/Wechseln
  • Funktionsweise
  • Fehler - Ursachen und Abhilfe
  • Wartung und Reinigung
  • Service und Kundenberater
  • For Your Safety
  • Product Elements
  • Product Specifications
  • Intended Use
  • Protection of the Unit
  • Inserting/Replacing the Batteries
  • Putting into Operation
  • Measuring Procedure
  • Maintenance and Cleaning
  • Environmental Protection
  • Pour Votre Sécurité
  • Eléments de L'appareil
  • Caractéristiques Techniques
  • Utilisation Conforme
  • Protection de L'appareil
  • Mise en Service
  • Maintenance et Nettoyage
  • Service Après-Vente
  • Para Su Seguridad
  • Elementos del Aparato
  • Características Técnicas
  • Utilización Reglamentaria
  • Protección del Aparato
  • Modo de Funcionamiento
  • Puesta en Funcionamiento
  • Fallos, Causas y Soluciones
  • Mantenimiento y Limpieza
  • Protección del Medio Ambiente
  • Para Sua Segurança
  • Elementos Do Aparelho
  • Utilização Conforme as Disposições
  • Protecção Do Aparelho
  • Modo de Funcionamento
  • Colocação Em Funcionamento
  • Processo de Medição
  • Manutenção E Limpeza
  • Protecção Do Meio-Ambiente
  • Per la Vostra Sicurezza
  • Dati Tecnici
  • Uso Conforme alle Norme
  • Funzionamento
  • Messa in Servizio
  • Manutenzione E Pulizia
  • Servizio Post-Vendita
  • Voor Uw Veiligheid
  • Technische Gegevens
  • Gebruik Volgens Bestemming
  • Onderhoud en Reiniging
  • Milieubescherming
  • Technische Dienst en Klantenservice
  • For Deres Egen Sikkerheds Skyld
  • Tekniske Data
  • Isætning/Udskiftning Af Batterier
  • Fejl, Årsag Og Afhjælpning
  • Vedligeholdelse Og Rengøring
  • Avsedd Användning
  • Fel - Orsaker Och Åtgärder
  • Skötsel Och Rengöring
  • For Din Sikkerhet
  • Formålsmessig Bruk
  • Feil - Årsaker Og Utbedring
  • Service Og Rengjøring
  • Laitteen Osat
  • Tekniset Tiedot
  • Määräysten Mukainen Käyttö
  • Huolto Ja Puhdistus
  • Ympäristönsuojelu
  • Τρ Πος Λειτουργίας
  • Θέση Σε Λειτουργία
  • Προστασία Περιβάλλοντος
  • Υπηρεσία Εξυπηρέτησης Πελατών
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Bedienungsanleitung
Operating instructions
Instructions d'emploi
Instrucciones de servicio
Manual de instruções
Istruzioni d'uso
Gebruiksaanwijzing
Betjeningsvejledning
Bruksanvisning
Brukerveiledningen
Käyttöohje
Οδηγία χειρισµού
Kullan∂m k∂lavuzu
Deutsch
English
Français
Español
Português
Italiano
Nederlands
Dansk
Svenska
Norsk
Suomi
Eλληvικά
Türkçe
wall
SCANNER
D-TECT 100
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch D-TECT 100

Inhaltszusammenfassung für Bosch D-TECT 100

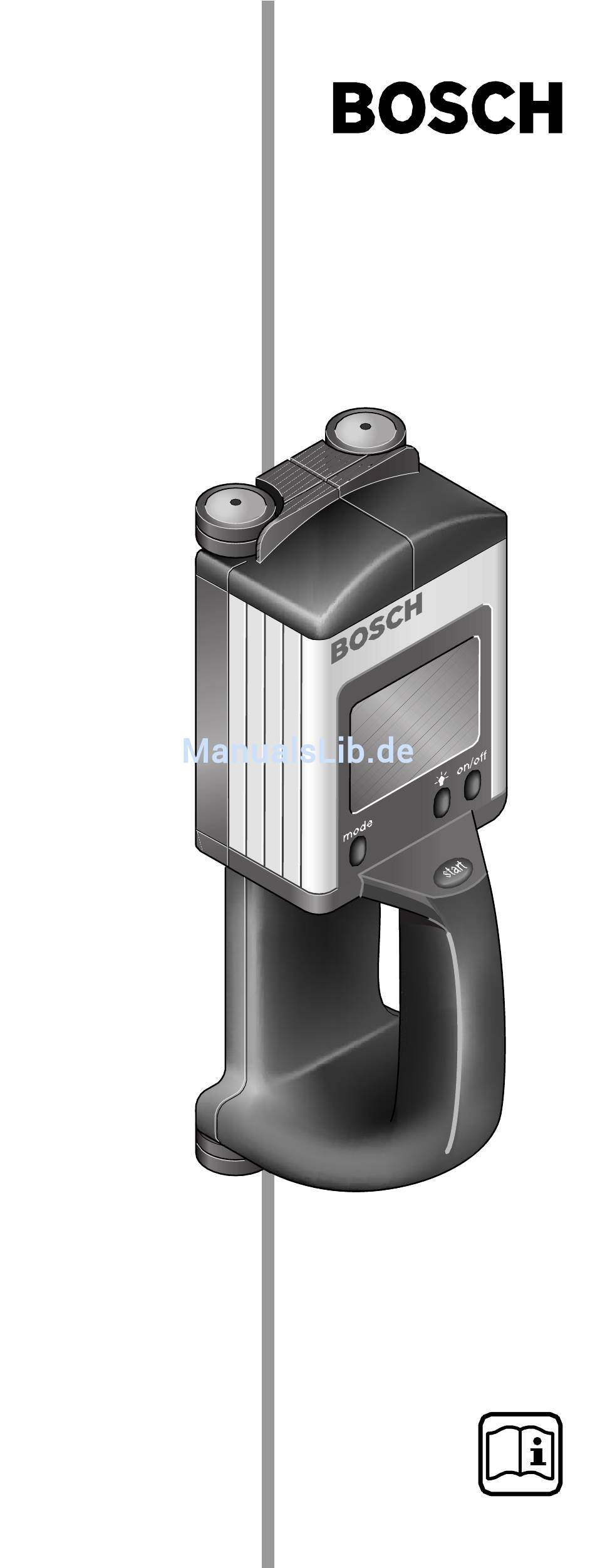

  • Seite 1 Bedienungsanleitung Operating instructions Instructions d’emploi Instrucciones de servicio Manual de instruções Istruzioni d’uso wall Gebruiksaanwijzing SCANNER Betjeningsvejledning D-TECT 100 Bruksanvisning Brukerveiledningen Käyttöohje Οδηγία χειρισµού Kullan∂m k∂lavuzu Deutsch English Français Español Português Italiano Nederlands Dansk Svenska Norsk Suomi Eλληvικά Türkçe...
  • Seite 3 1 609 203 D42 1 609 203 D43 1 609 203 D44...

  • Seite 6: Zu Ihrer Sicherheit

    8 Taste „mode“ 9 Ausrichthilfe 10 Sensorbereich 11 Batteriefachdeckel 12 Arretierung Batteriefach 13 Seriennummer 14 Schutztasche Gerätekennwerte Universalortungsgerät Wallscanner D-tect 100 Bestellnummer 0 601 095 003 max. Messtiefe* [cm] 10 Messgenauigkeit zum Objektmittelpunkt a** [mm] ±5 Genauigkeit der angezeigten zulässigen Bohrtiefe b** [mm] ±5...

  • Seite 7: Bestimmungsgemäßer Gebrauch

    Auf dem Typenschild an der Gehäuseunterseite ist die Seriennummer 13 Ihres Gerätes zur eindeutigen Identifizierung angebracht. Bitte die Bestellnummer Ihres Gerätes beachten, die Handelsbezeich- nungen einzelner Geräte können variieren. Bestimmungsgemäßer Gebrauch Das Gerät ist bestimmt zur Suche nach Objekten wie z.B. Metalle, Holz, Kunststoffrohre, Leitungen und Kabel in Wänden, Decken und Fußböden sowie zur Anzeige der zulässigen Bohrtiefe in Bezug auf die gefundenen Objekte.
  • Seite 8 Zuverlässig gefunden werden nur Objek- te, die quer zur Bewegungsrichtung des Gerätes verlaufen. Deshalb den zu untersuchenden Be- reich immer kreuzweise abfahren. Objekte, die deutlich größer als das Gerät sind, können jedoch auch bei paralleler Bewegungsrichtung angezeigt werden. Die Anzeige des Gerätes wurde auf größt- mögliche Sicherheit beim Bohren hin op- timiert.
  • Seite 9 Messvorgang Das Gerät stellt die Wand nicht in der Durchsicht, sondern im Querschnitt dar. Wurde das Gerät nicht auf der Wand ein- geschaltet, erscheint im Display eine Auf- forderung, das Gerät zum Messen auf die Wand aufzusetzen. Gerät in Fahrtrichtung (siehe Funktionsweise) über die Wand bewegen. Die Messergebnisse werden sofort im Display 3 angezeigt.
  • Seite 10 Wird das Gerät während einer Messung von der Wand abgehoben, dann bleibt das letzte Messergebnis im Display erhal- ten. Wird das Gerät wieder auf die Wand aufgesetzt, startet die Messung von neuem. Beispiele für Messergebnisse (siehe Ausklappseite) Objekt verläuft senkrecht in der Wand Bei mehreren waagerechten Messstrecken untereinander wird jeweils ein Objekt angezeigt.

  • Seite 11: Fehler - Ursachen Und Abhilfe

    Durch Drücken der Taste „mode“ 8 wäh- rend einer Messung kann die Anzeige der Messergebnisse auf 10 cm Tiefe erweitert werden. Dies empfiehlt sich besonders bei Beton und anderen massiven Wand- materialien ohne Lufteinschlüsse (wie z.B. Kalksandstein-Vollblock). Durch erneutes Drücken der Taste „mode“ 8 schaltet das Gerät wie- der auf die Standardeinstellung zurück.

  • Seite 12: Service Und Kundenberater

    Schraube 1 wieder gut festziehen. Sollte das Gerät trotz sorgfältiger Herstell- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10- stellige Bestellnummer laut Typenschild des Gerätes angeben.
  • Seite 98 Robert Bosch GmbH Geschäftsbereich Elektrowerkzeuge D-70745 Leinfelden-Echterdingen www.bosch-pt.com 1 609 929 C66 (02.03) T/96 Printed in Germany – Imprimé en Allemagne...
