16/20
Bosch Rexroth AG

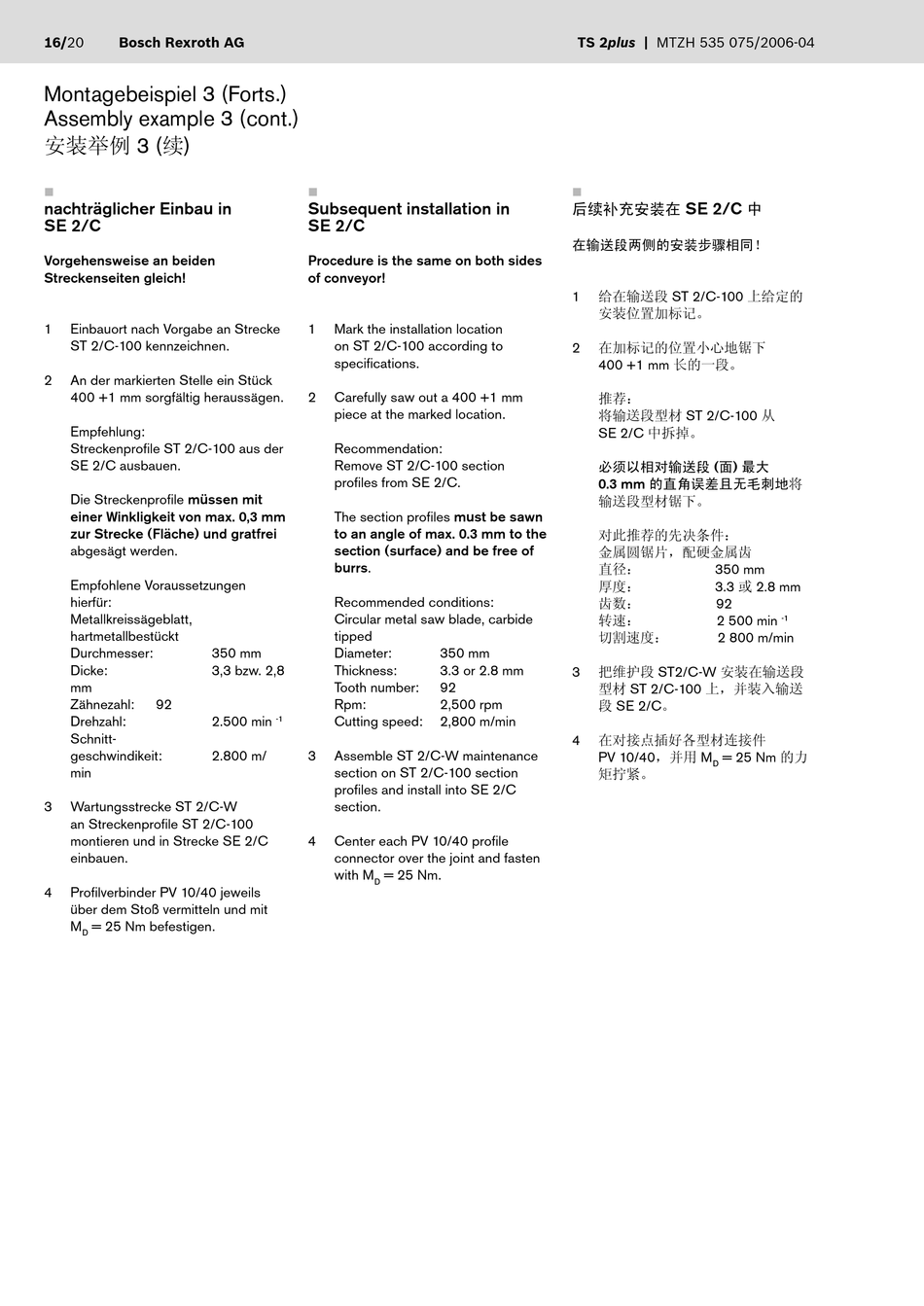

Montagebeispiel 3 (Forts.)
Assembly example 3 (cont.)
安装举例 3 (续)
nachträglicher Einbau in
SE 2/C
Vorgehensweise an beiden
Streckenseiten gleich!
1
Einbauort nach Vorgabe an Strecke
ST 2/C-100 kennzeichnen.
2
An der markierten Stelle ein Stück
400 +1 mm sorgfältig heraussägen.
Empfehlung:
Streckenprofi le ST 2/C-100 aus der
SE 2/C ausbauen.
Die Streckenprofi le müssen mit
einer Winkligkeit von max. 0,3 mm
zur Strecke (Fläche) und gratfrei
abgesägt werden.
Empfohlene Voraussetzungen
hierfür:
Metallkreissägeblatt,
hartmetallbestückt
Durchmesser:
350 mm
Dicke:
3,3 bzw. 2,8
mm
Zähnezahl:
92
Drehzahl:
2.500 min
Schnitt-
geschwindikeit:
2.800 m/
min
3
Wartungsstrecke ST 2/C-W
an Streckenprofi le ST 2/C-100
montieren und in Strecke SE 2/C
einbauen.
4
Profi lverbinder PV 10/40 jeweils
über dem Stoß vermitteln und mit
M
= 25 Nm befestigen.
D
Subsequent installation in
SE 2/C
Procedure is the same on both sides
of conveyor!
1
Mark the installation location
on ST 2/C-100 according to
specifi cations.
2
Carefully saw out a 400 +1 mm
piece at the marked location.
Recommendation:
Remove ST 2/C-100 section
profi les from SE 2/C.
The section profi les must be sawn
to an angle of max. 0.3 mm to the
section (surface) and be free of
burrs.
Recommended conditions:
Circular metal saw blade, carbide
tipped
Diameter:
350 mm
Thickness:
3.3 or 2.8 mm
Tooth number:
92
Rpm:
2,500 rpm
-1
Cutting speed:
2,800 m/min
3
Assemble ST 2/C-W maintenance
section on ST 2/C-100 section
profi les and install into SE 2/C
section.
4
Center each PV 10/40 profi le
connector over the joint and fasten
with M
= 25 Nm.
D
TS 2plus | MTZH 535 075/2006-04
后续补充安装在
中
SE 2/C
在输送段两侧的安装步骤相同！
给在输送段 ST 2/C-100 上给定的
1
安装位置加标记。
在加标记的位置小心地锯下
2
400 +1 mm 长的一段。
推荐：
将输送段型材 ST 2/C-100 从
SE 2/C 中拆掉。
必须以相对输送段 (面) 最大
0.3 mm 的直角误差且无毛刺地将
输送段型材锯下。
对此推荐的先决条件：
金属圆锯片，配硬金属齿
直径：
350 mm
厚度：
3.3 或 2.8 mm
齿数：
92
转速：
2 500 min
切割速度：
2 800 m/min
把维护段 ST2/C-W 安装在输送段
3
型材 ST 2/C-100 上，并装入输送
段 SE 2/C。
在对接点插好各型材连接件
4
= 25 Nm 的力
PV 10/40，并用 M
D
矩拧紧。
-1
