14/20
Bosch Rexroth AG

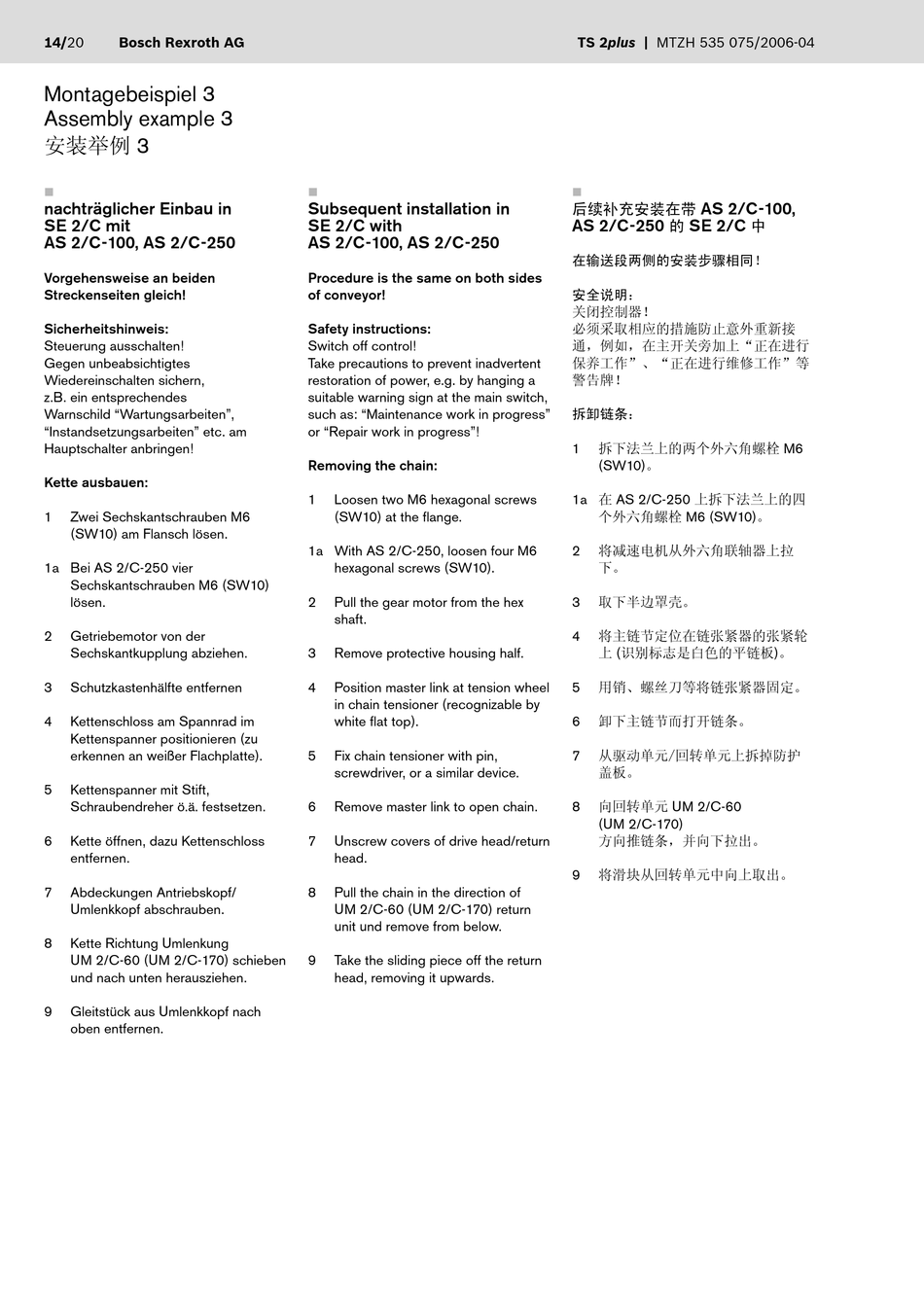

Montagebeispiel 3
Assembly example 3
安装举例 3
nachträglicher Einbau in
SE 2/C mit
AS 2/C-100, AS 2/C-250
Vorgehensweise an beiden
Streckenseiten gleich!
Sicherheitshinweis:
Steuerung ausschalten!
Gegen unbeabsichtigtes
Wiedereinschalten sichern,
z.B. ein entsprechendes
Warnschild "Wartungsarbeiten",
"Instandsetzungsarbeiten" etc. am
Hauptschalter anbringen!
Kette ausbauen:
1
Zwei Sechskantschrauben M6
(SW10) am Flansch lösen.
1a Bei AS 2/C-250 vier
Sechskantschrauben M6 (SW10)
lösen.
2
Getriebemotor von der
Sechskantkupplung abziehen.
3
Schutzkastenhälfte entfernen
4
Kettenschloss am Spannrad im
Kettenspanner positionieren (zu
erkennen an weißer Flachplatte).
5
Kettenspanner mit Stift,
Schraubendreher ö.ä. festsetzen.
6
Kette öffnen, dazu Kettenschloss
entfernen.
7
Abdeckungen Antriebskopf/
Umlenkkopf abschrauben.
8
Kette Richtung Umlenkung
UM 2/C-60 (UM 2/C-170) schieben
und nach unten herausziehen.
9
Gleitstück aus Umlenkkopf nach
oben entfernen.
Subsequent installation in
SE 2/C with
AS 2/C-100, AS 2/C-250
Procedure is the same on both sides
of conveyor!
Safety instructions:
Switch off control!
Take precautions to prevent inadvertent
restoration of power, e.g. by hanging a
suitable warning sign at the main switch,
such as: "Maintenance work in pro gress"
or "Repair work in progress"!
Removing the chain:
1
Loosen two M6 hexagonal screws
(SW10) at the fl ange.
1a With AS 2/C-250, loosen four M6
hexagonal screws (SW10).
2
Pull the gear motor from the hex
shaft.
3
Remove protective housing half.
4
Position master link at tension wheel
in chain tensioner (recognizable by
white fl at top).
5
Fix chain tensioner with pin,
screwdriver, or a similar device.
6
Remove master link to open chain.
7
Unscrew covers of drive head/return
head.
8
Pull the chain in the direction of
UM 2/C-60 (UM 2/C-170) return
unit und remove from below.
9
Take the sliding piece off the return
head, removing it upwards.
TS 2plus | MTZH 535 075/2006-04
后续补充安装在带
AS 2/C-100,
的
AS 2/C-250
SE 2/C
在输送段两侧的安装步骤相同！
安全说明：
关闭控制器！
必须采取相应的措施防止意外重新接
通，例如，在主开关旁加上"正在进行
保养工作"、"正在进行维修工作"等
警告牌！
拆卸链条：
拆下法兰上的两个外六角螺栓 M6
1
(SW10)。
1a 在 AS 2/C-250 上拆下法兰上的四
个外六角螺栓 M6 (SW10)。
将减速电机从外六角联轴器上拉
2
下。
取下半边罩壳。
3
将主链节定位在链张紧器的张紧轮
4
上 (识别标志是白色的平链板)。
用销、螺丝刀等将链张紧器固定。
5
卸下主链节而打开链条。
6
从驱动单元/回转单元上拆掉防护
7
盖板。
向回转单元 UM 2/C-60
8
(UM 2/C-170)
方向推链条，并向下拉出。
将滑块从回转单元中向上取出。
9
中
