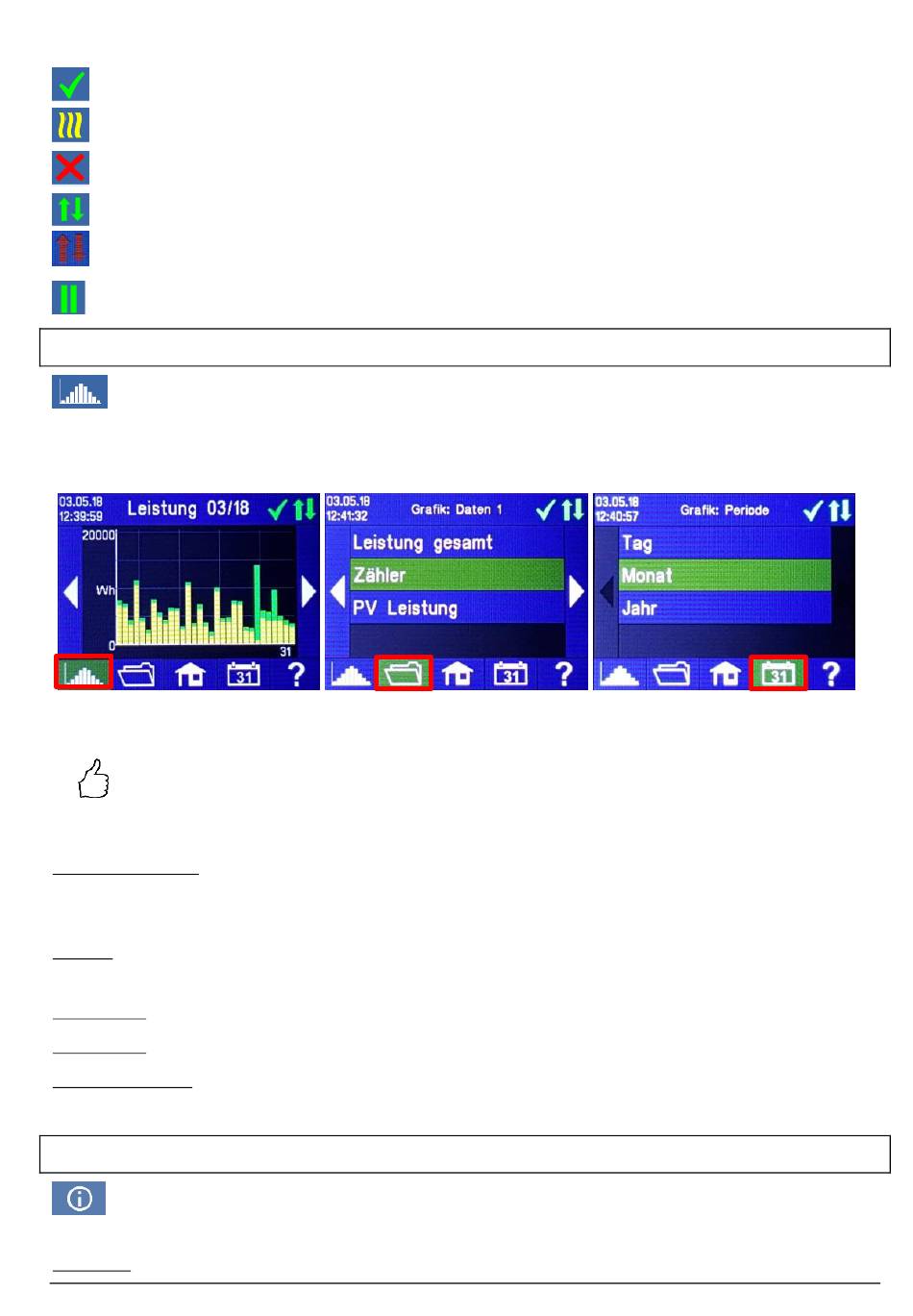

Statussymbole

Leuchtet = Zieltemperatur erreicht, Blinkt = Standby, wartet auf Überschuss
Leuchtet = Heizen mit PV Überschuss. Blinkt = Sicherstellungsbetrieb
Leuchtet = kein Steuersignal
Leuchtet = Physische Verbindung am RJ45 Netzwerkanschluss intakt
Leuchtet = Keine intakte physische Verbindung am RJ45 Netzwerkanschluss
Blockzeit aktiv

Datenlogger

Aufgezeichnete Leistungsdaten, Zählerwerte und Temperaturen sind jederzeit einsehbar. Über
den „Öffnen" Button können die jeweiligen Werte ausgewählt werden. Per „Kalender" Button
sind diese in den drei Ansichten des aktuellen Jahrs, Monats oder Tages darstellbar.
TIPP: Tippen sie im Diagramm direkt auf die einzelnen Balken um die Daten in
der nächsten Detailtiefe darzustellen und auf den Button des Datenloggers um
wieder eine Ebene zurück zu gelangen!
Folgende Daten können angezeigt werden:
Leistung gesamt: Zeigt die Summe der Leistungswerte für alle angeschlossenen Lasten. Die
gelben Balken zeigen die verwendete PV-Überschussleistung, die grünen Balken den Anteil der
Netzenergie bei Verwendung der optionalen Temperatursicherstellung.
Zähler: Zeigt die Werte des gesamten Netzbezugs (rot) inkl. der Haushaltsverbraucher und der
Netzeinspeisung (grün) am Messpunkt.
Leistung 1: Zeigt die Leistungswerte für Last 1.
Leistung 2: Zeigt die Leistungswerte für Last 2.
Temperatur 1-4: Zeigt die Messwerte der Temperaturfühler.

Statusinformation am Display

Die Werte aller für den Betrieb relevanten Größen werden in einer Liste angezeigt.
Leistung: Zeigt die aktuelle Leistung des AC•THOR Leistungsteils.
