Spezifische Einstellungen zur Frequenzsteuerung

Frequenz
Der Frequenzbereich in dem die einstellbare Leistung stufenlos ausgegeben wird ist
veränderbar. Als untere Grenze (keine Leistung) und obere Grenze (maximale Leistung) steht
jeweils ein Bereich zwischen 45 und 65 Hz zur Verfügung. Werkseitig sind 50 Hz und 51 Hz
eingestellt. Der Frequenzbereich muss mindestens 0,5 Hz groß sein!
Max. Leistung
Die Eingabe der maximalen Leistung der Heizlast ist für diese Betriebsart sehr wichtig. Daher
erscheint diese Einstellmöglichkeit hier an zweiter Stelle zusätzlich noch einmal zur normalen
Position in den Einstellungen. Näheres unter „Allgemeine Einstellungen".

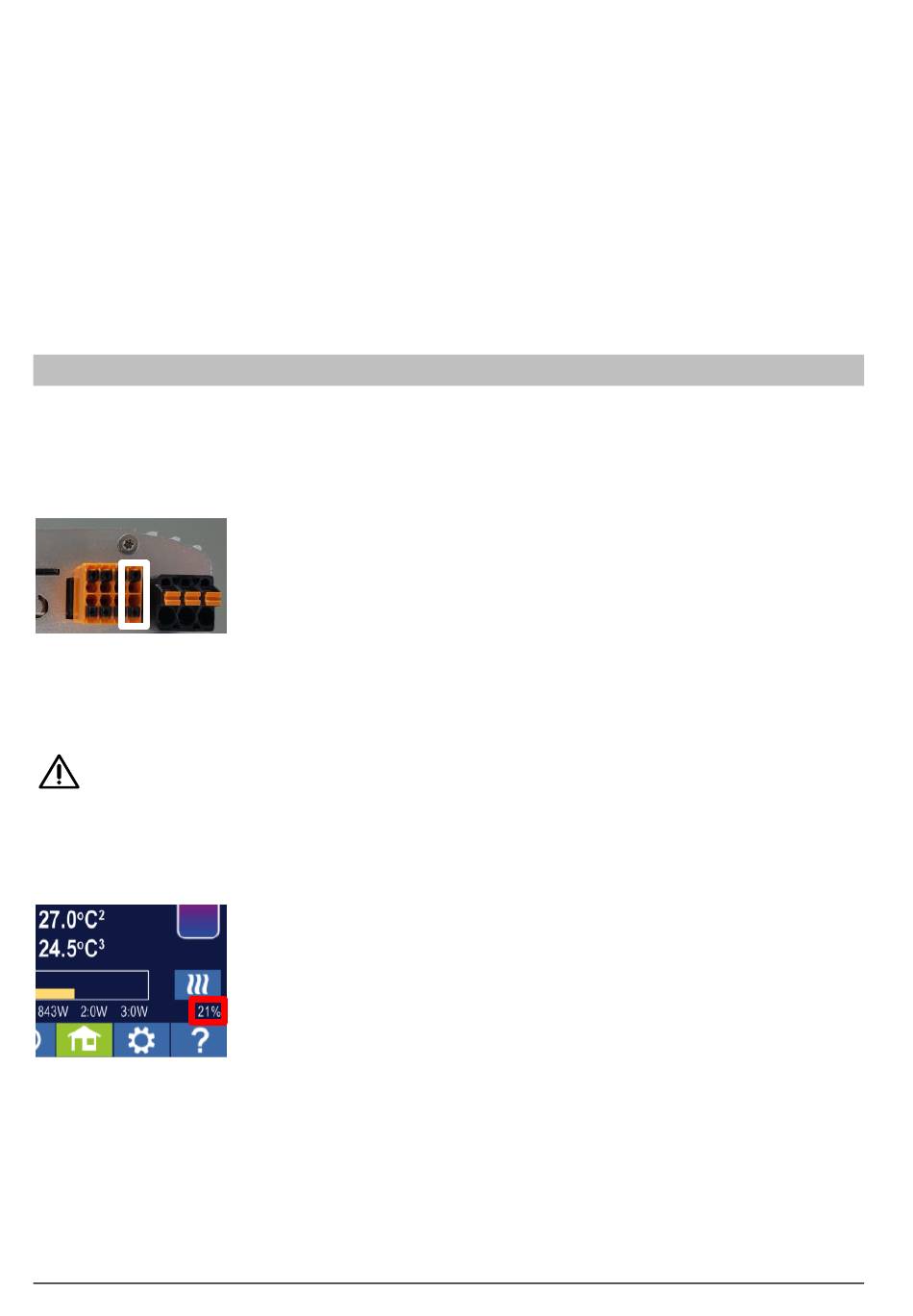

8. Potentialfreier Eingang für externe Ansteuerung
Ansteuerung mit 3,3 – 24 V Gleichspannung von extern Quelle
Der AC•THOR kann auch über ein externes PWM-Signal mit variabler Leistung betrieben
werden. Der entsprechende Signaleingang befindet sich am 8-poligen Stecker an dem auch der
Temperaturfühler angeschlossen ist.
Diese Ansteuerung ist unabhängig von der gewählten Betriebsart. Ist ein PWM Signal
vorhanden, so erfolgt auch die Übersteuerung aller anderen Steuersignale die möglicherweise
über ein Netzwerk verfügbar wären. Ist am AC•THOR der Temperatur-Sicherstellungsbetrieb
eingestellt, so bleibt dieser aber gültig.
Bei der Verwendung mehrerer AC•THORen ist eine separates PWM Signal für jedes Gerät
erforderlich. Der Multimode ist bei dieser Steuerart nicht möglich!
Sobald ein PWM Signal anliegt, wird es am Display rechts unten über dem Hilfe-Button in
Prozent angezeigt.
AC•THOR ® / AC•THOR ® 9s Betriebsanleitung, Version a0020410 43
