Spezifische Einstellungen Zur Betriebsart M2 - MYPV AC-THOR Betriebsanleitung

Beide Heizstäbe müssen mit einem Bimetall-Thermostaten ausgestattet sein um bei
Erreichen der darauf eingestellten Temperatur abzuschalten!
Beim AC•THOR erfolgt die Umschaltung zwischen den einphasigen Heizstäben direkt über das
integrierte Relais (siehe Verdrahtungsplan). Beim AC•THOR 9s betätigt das Relais einen
dreipoligen Öffner und einen dreipoligen Schließer (siehe Verdrahtungsplan), welche dann in
weiterer Folge die Umschaltung der dreiphasigen Heizstäbe vornehmen.
TIPP: Es ist auch möglich zwei Heizstäbe in verschiedenen Speichern
anzusteuern. Der „obere" Heizstab befindet sich dann beispielsweise in einem
Trinkwasserspeicher, der „untere" Heizstab in einem Pufferspeicher daneben.
Optional kann der AC•THOR am oberen Heizstab auch die Sicherstellung der
Warmwassertemperatur übernehmen. Dazu ist der my-PV Temperatursensor zu verwenden.
Der my-PV Temperatursensor ist am Speicher in jedem Fall über dem oberen Heizstab
anzubringen um ein brauchbares Messergebnis zu liefern!
Messwert my-PV
Temperatursensor
Aktuelle
Leistungsabgabe

Spezifische Einstellungen zur Betriebsart M2

WW 1 Temperaturen
Einstellbar ist die Maximaltemperatur die am my-PV Temperaursensor höchstens erreicht
werden darf (werkseitig 60°C). Dies hat nichts mit einem eventuell vorhandenen Bimetall-
Thermostaten zu tun!
Wenn die Abschalttemperatur an einem Heizstab mit Bimetall-Thermostat zu niedrig
eingestellt ist, kann der AC•THOR möglicherweise die Zieltemperatur nicht erreichen!
Wenn rechts im Fenster die optionale automatische Temperatursicherstellung „Ein" ist
(Werkseitig Aus), dann kann auch eine Mindesttemperatur eingestellt werden (werkseitig 50°C).
Diese kann nicht höher eingestellt werden als die Maximaltemperatur.
Automatische Temperatursicherstellung „Ein":
Der AC•THOR kann durch den oberen Heizstab eine Mindesttemperatur am my-PV
Temperatursensor sicherstellen. Dieser wird dabei mit maximaler Leistung versorgt.
AC•THOR ® / AC•THOR ® 9s Betriebsanleitung, Version a0020410

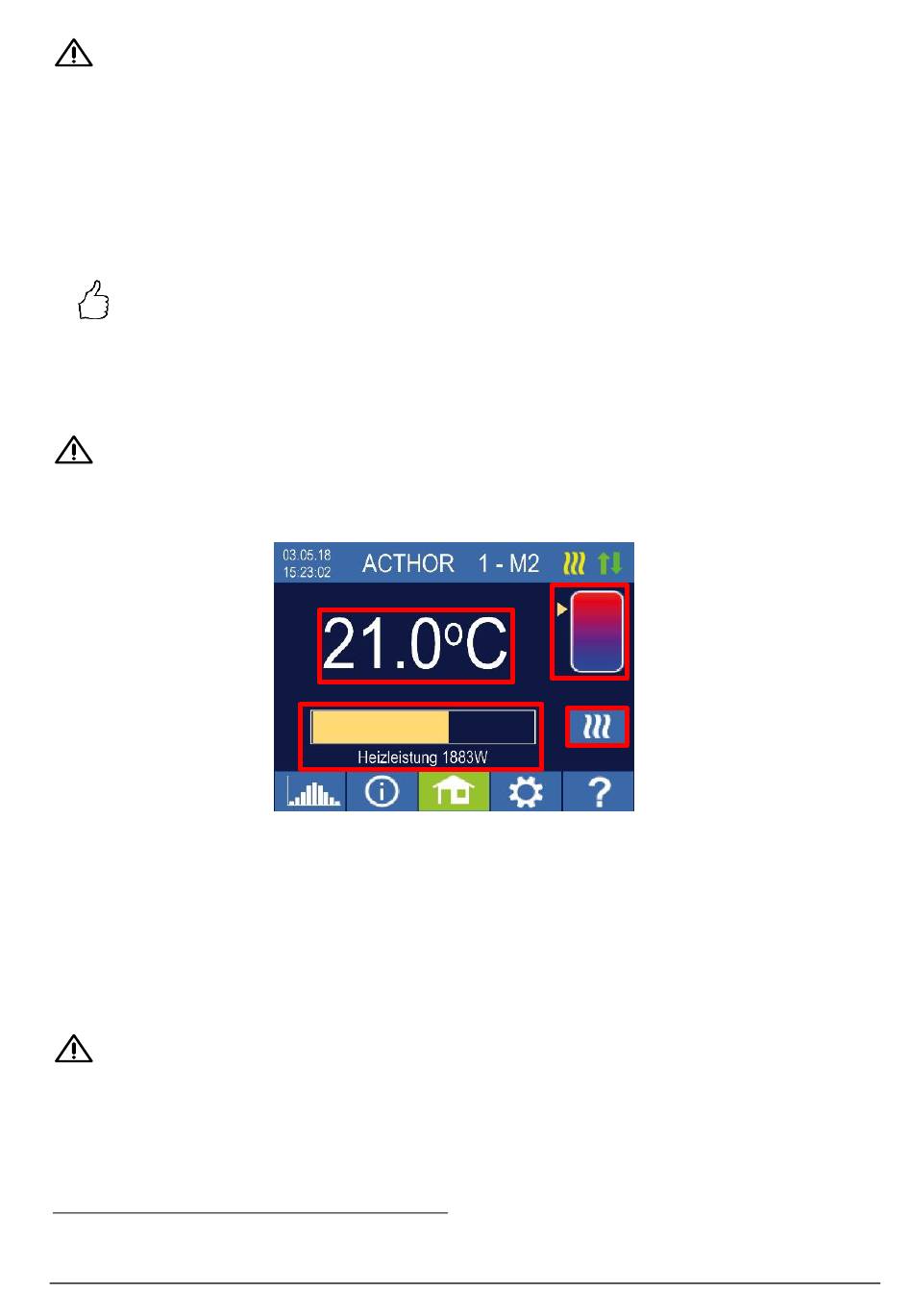

Homescreen
Pfeil zeigt welcher Heizstab
gerade versorgt wird.
(oben oder unten)
Single-Boost
Startet einen einmaligen
Sicherstellungbetrieb
(Button erscheint nur wenn
Sicherstellung aktiviert ist)
14
