Spezifische Einstellungen Zur Betriebsart M1 - MYPV AC-THOR Betriebsanleitung

Beim AC•THOR 9s im Betrieb mit drei einphasigen Heizstäben müssen unbedingt an allen
drei Heizstäben Bimetall-Thermostaten vorhanden sein!
Optional kann der AC•THOR auch die Sicherstellung der Warmwassertemperatur übernehmen.
Dazu ist der my-PV Temperatursensor zu verwenden.
Der my-PV Temperatursensor ist am Speicher in jedem Fall über dem Heizstab
anzubringen um ein brauchbares Messergebnis zu liefern!

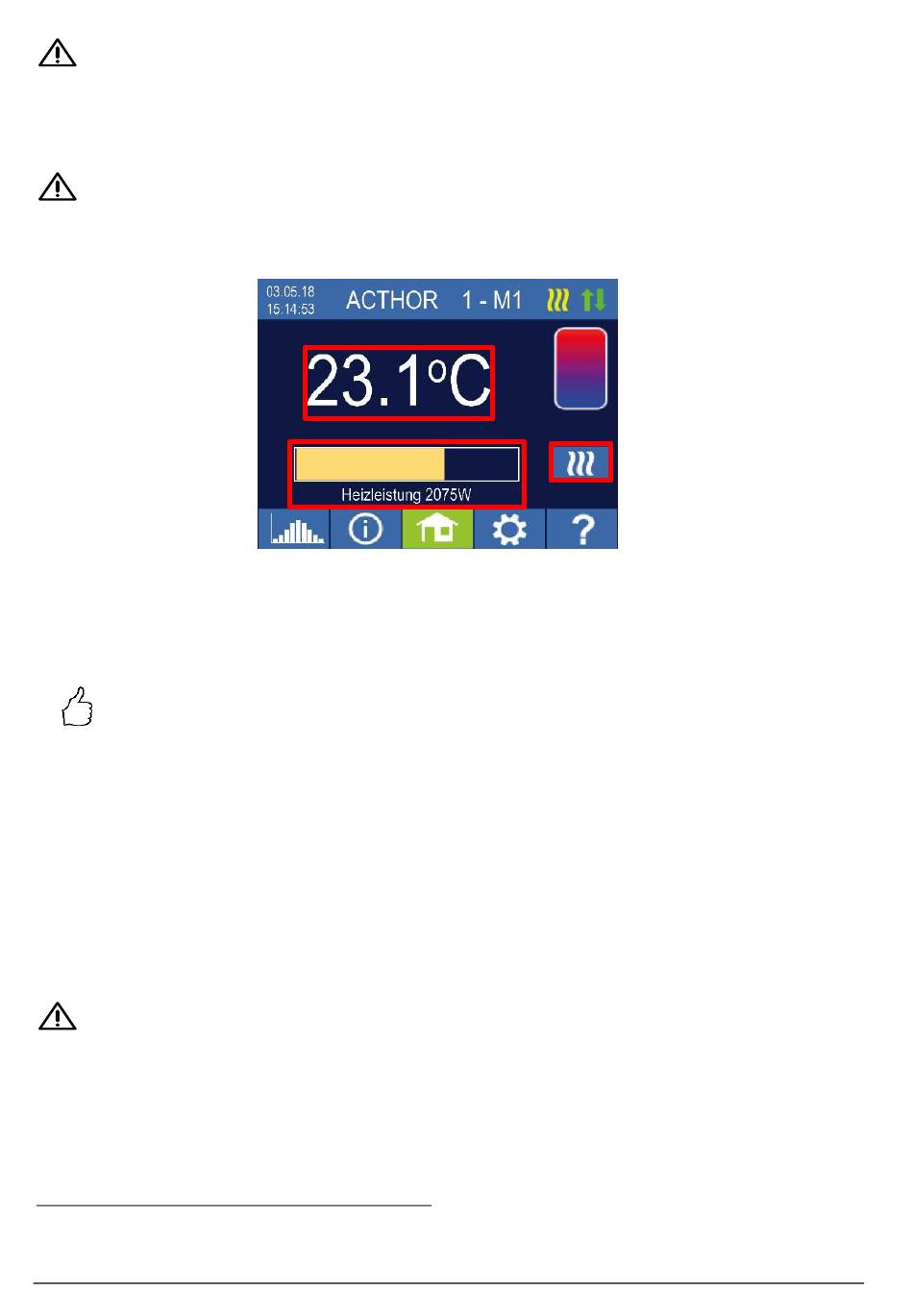

Messwert my-PV
Temperatursensor
Aktuelle
Leistungsabgabe
TIPP: Begrenzen sie bei der Warmwassersicherstellung den Bezug von
Netzstrom indem sie die Abschaltung bei der Maximaltemperatur umgehen.
Stellen sie dazu diesen Wert höher ein als die Abschalttemperatur am Heizstab-
Thermostaten und positionieren sie den Fühler zwischen dem Heizstab und der
Oberkante des Speichers. So wird bei der Sicherstellung nur das Volumen über
dem Fühler bis zur Mindesttemperatur erwärmt, während bei Überschuss der
gesamte Inhalt oberhalb des Heizstabs genutzt wird.

Spezifische Einstellungen zur Betriebsart M1

WW 1 Temperaturen
Einstellbar ist die Maximaltemperatur die am my-PV Temperaursensor höchstens erreicht
werden darf (werkseitig 60°C). Dies hat nichts mit einem eventuell vorhandenen Bimetall-
Thermostaten zu tun!
Wenn die Abschalttemperatur an einem Heizstab mit Bimetall-Thermostat zu niedrig
eingestellt ist, kann der AC•THOR möglicherweise die Zieltemperatur nicht erreichen!
Wenn rechts im Fenster die optionale automatische Temperatursicherstellung „Ein" ist
(Werkseitig Aus) oder der Relaisausgang gewählt wurde, dann kann auch eine
Mindesttemperatur eingestellt werden (werkseitig 50°C). Diese kann nicht höher eingestellt
werden als die Maximaltemperatur.
Automatische Temperatursicherstellung „Ein":
Der AC•THOR kann durch den angeschlossenen Heizstab eine Mindesttemperatur am my-PV
Temperatursensor sicherstellen. Dieser wird dabei mit maximaler Leistung versorgt.
