Steckverbinder Zum Anschluss Von Zusatzmodulen - Comelit Ultra Simplebus1 Technisches Handbuch

1. 2.
11.

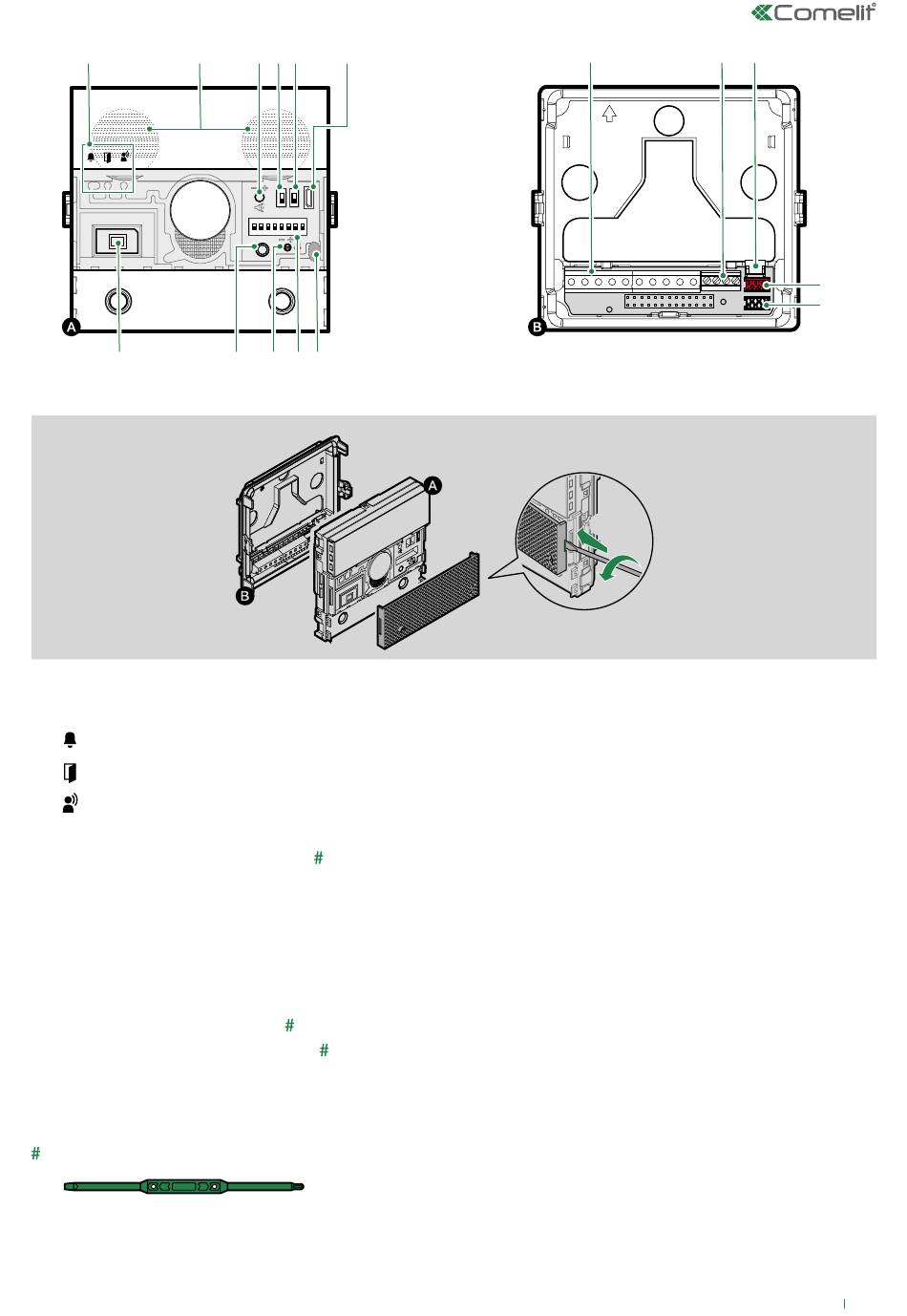

1. LED-Anzeige
Ruf gesendet (grün) / Anlage besetzt (rot)
Türöffner aktiviert
Sprechverbindung aktiv
2. Lautsprecher
3. Lautstärkeregelung des Lautsprechers
4. S1 Wahlschalter Tastenprogrammierung
5. S2 Wahlschalter Sonderprogrammierungen
6. Eingang Micro-USB für die Programmierung mit
Computer
7. Dämmerungssensor
8. Dipschalter zur Adressierung und Programmierung
9. Lautstärkeregelung des Mikrofons
10. Bestätigungstaste der Programmierung
11. Digitales Mikrofon
Verwenden Sie bitte den mitgelieferten Schraubendreher
3. 4. 5. 6.
10. 9. 8. 7.
12.
UP
1
2
12. Anschlussklemmleiste:
RTE Programmierbarer Eingang RTE (Eingang
lokaler Türöffner) oder DO (Anzeige Tür
offen)
GND Minus Bezugsspannung Eingang RTE
oder DO
SE Minus Bezugsspannung Türschloss
NO NC COM Relais-Kontakte
V- V+ Spannungsversorgung
LL Anschluss BUS-Leitung
13. Ethernet-Klemmleiste, nur bei Vorhandensein von
zusätzlichen Modulen, die mit einem LAN-Netzwerk
ausgestattet sind, zu verwenden
14. Steckverbinder zum Anschluss zusätzlicher Module mit
LAN-Netzwerk

15. 16. Steckverbinder zum Anschluss von Zusatzmodulen

13. 14.
15.
16.
5
