1. 2. 3.
13.

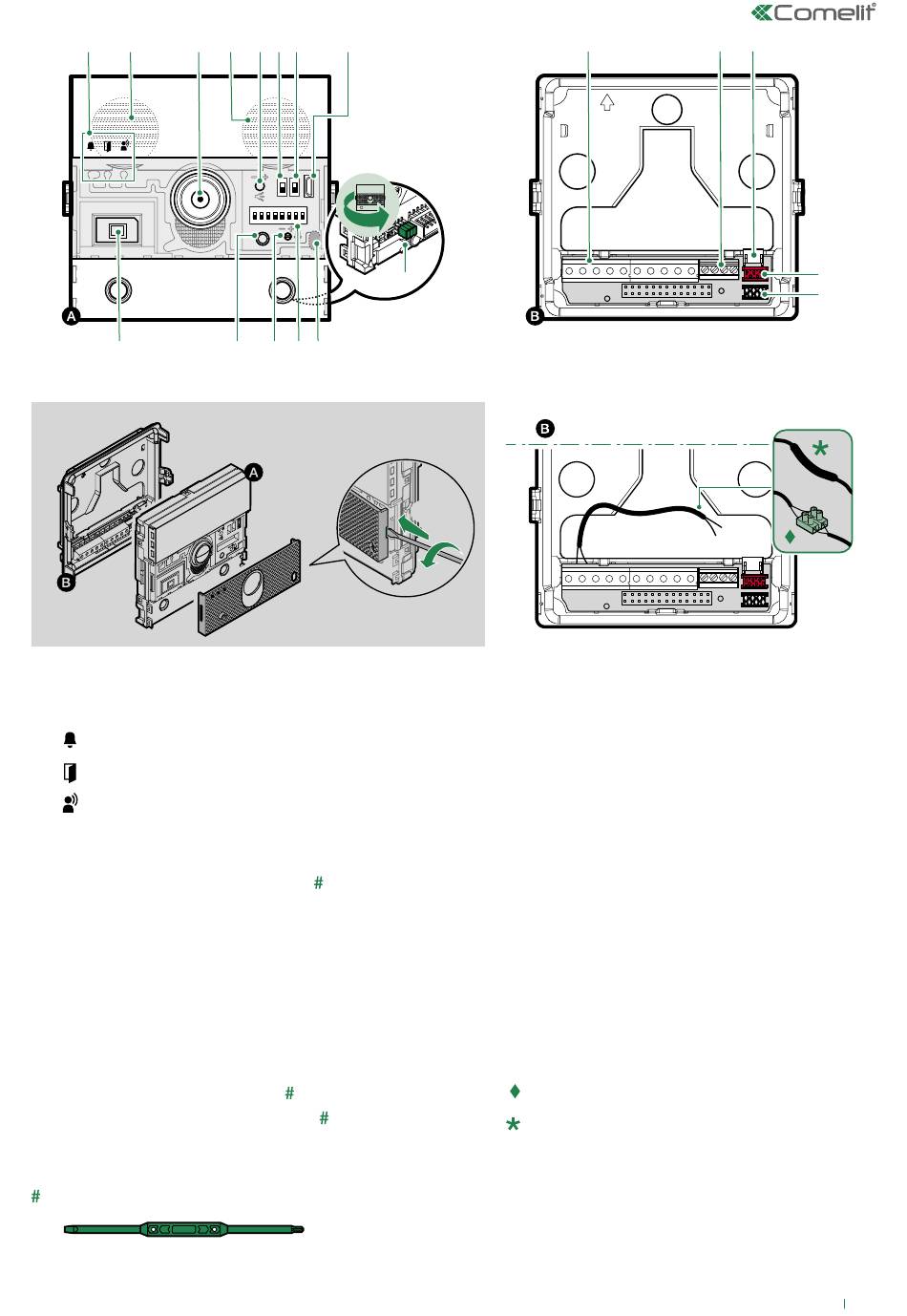

1. LED-Anzeige
Ruf gesendet (grün) / Anlage besetzt (rot)
Türöffner aktiviert
Sprechverbindung aktiv
2. Lautsprecher
3. Farbkamera (nur mit Art. UT2020)
4. Lautstärkeregelung des Lautsprechers
5. S1 Wahlschalter Tastenprogrammierung
6. S2 Wahlschalter Sonderprogrammierungen
7. Eingang Micro-USB für die Programmierung mit
Computer
8. Jumper für die Regelung der Spannungsversorgung (bei
separater Spannungsversorgung entfernen)
9. Dämmerungssensor
10. DIP-Schalter zur Adressierung und Programmierung
11. Lautstärkeregelung des Mikrofons
12. Bestätigungstaste der Programmierung
13. Digitales Mikrofon
Verwenden Sie bitte den mitgelieferten Schraubendreher
2. 4. 5. 6. 7.
12. 11. 10. 9.
8.
Art. UT2010VC
1
2
14. Anschlussklemmleiste:
RTE Programmierbarer Eingang RTE (Eingang
GND SE- Minus Bezugsspannung Eingang RTE
SE+ Anschluss für elektrisches Türschloss
NO NC COM Relais-Kontakte
V- V+ Spannungsversorgung
LL Anschluss BUS-Leitung
15. Ethernet-Klemmleiste, nur bei Vorhandensein von
zusätzlichen Modulen, die mit einem LAN-Netzwerk
ausgestattet sind, zu verwenden
16. Steckverbinder zum Anschluss zusätzlicher Module mit
LAN-Netzwerk
17. 18. Stecker für den Anschluss von Zusatzmodulen
19. Verbindungskabel für externe Kamera (nur für Art.
UT2010VC):
bei Unterputzmontage die Klemmleiste verwenden;
bei Aufputzmontage die Kabel verschweißen und
den Schrumpfschlauch verwenden.
14. 15. 16.
UP
UP
lokaler Türöffner) oder DO (Anzeige Tür
offen)
und Türschloss
17.
18.
19.
