Anschluss
4.2 Netzwerkverbindung
4.2.1 EtherNet-Schnittstellen
Das Gerät verfügt über 2 Ethernet-Anschlüsse. Wenn nur
eine Verbindung erforderlich ist, kann jede der Schnitt-
stellen genutzt werden.
4.2.2 Kabel
Geeignete Kabel für den Anschluss des PROFINET-Moduls:
•
Kategorie 5
•
Kategorie 5e
•
Kategorie 6
•
Kategorie 6e
4.2.3 EMV-Schutzmaßnahmen
Zur Minimierung elektromagnetischer Störungen sollten
Ethernet-Kabel in einem Abstand von 200 mm getrennt
von Motor- und Netzkabeln verlegt werden.
Das Ethernet-Kabel muss in einem Winkel von 90° über die
Motor- und Netzkabel geführt werden.
2
≥ 200 mm
90°
1
1
Dreiphasen-Versorgung
2
Ethernet-Kabel

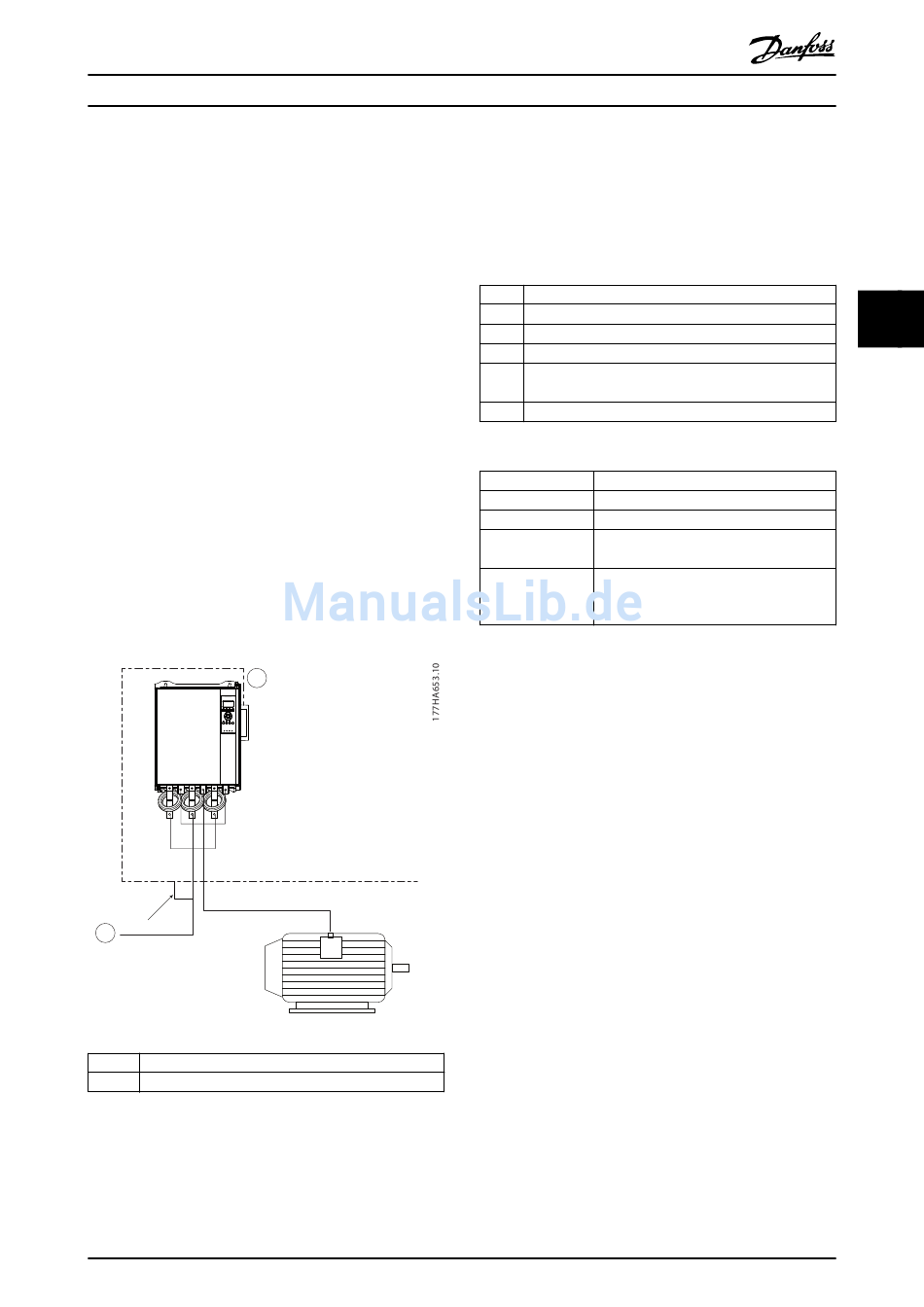

Abbildung 4.1 Korrekte Verlegung der Ethernet-Kabel
MG17P103
Installationshandbuch
4.2.4 Herstellen der Netzwerkverbindung
Der Kontroller muss die Kommunikation mit jedem Gerät
direkt herstellen, bevor das Gerät am Netzwerk teilnehmen
kann.
4.3 Kommunikationsprotokolle
LC-RPC Connectionless Remote Procedure Call
DCP
LLDP
MRP
RTC
SNMP
Tabelle 4.2 PROFINET-basierende Protokolle
DHCP
MCR
RTA
Flexible
RT_CLASS_2
RT_CLASS_UDP
Tabelle 4.3 Nicht von PROFINET unterstützte Protokolle
Die maximale Datenlänge für Eingangs- und
Ausgangsdaten beträgt jeweils 256 Bytes.
4.4 Adressierung
Jedes Gerät in einem Netzwerk wird über eine MAC-
Adresse und eine IP-Adresse angesprochen und kann einen
mit der MAC-Adresse verbundenen symbolischen Namen
zugewiesen bekommen.
•
•
•
Danfoss A/S © 11/2017 Alle Rechte vorbehalten.
Discovery and Configuration Protocol
Link Layer Discovery Protocol
Media Redundancy Protocol
Real Time Cyclic Protocol; Klasse 1 und 2 (unsynchro-
nisiert), Klasse 3 (synchronisiert)
Simple Network Management Protocol
Dynamic Host Configuration Protocol
Multicast Communication Relation
Real Time Cyclic Protocol
Real Time Cyclic Protocol; Klasse 2,
synchronisiert
Unsynchronisierte subnetzübergreifende
Kommunikation zwischen unterschiedlichen
Subnetzen
Dem Modul muss eine feste IP-Adresse (siehe
Kapitel 5.1 Ethernet Device Configuration Tool)
zugewiesen oder es kann eine IP-Adresse über
das DCP vergeben werden. Das PROFINET-Modul
unterstützt nicht die Adressenvergabe über
das DHCP.
Der symbolische Name ist optional und muss in
dem Gerät konfiguriert werden.
Die MAC-Adresse ist im Gerät fest gespeichert
und auf ein Etikett an der Vorderseite des Moduls
aufgedruckt.
