Getriebesatz/Kupplungsplatte/Stator/Welle/Kupplung - Graco GMax 7900 Reparaturanleitung

Getriebesatz/Kupplungsplatte/Stator/Welle/
Ausbau
Wenn der Getriebesatz (8) noch nicht vom Kupplungs-
gehäuse (24) abgenommen wurde, sind die Schritte 1
bis 4 auszuführen. Andernfalls bei Schritt 5 beginnen.
1.
Druck entlasten; Seite 4.
2. Antriebsgehäuse entfernen; Seite 9.

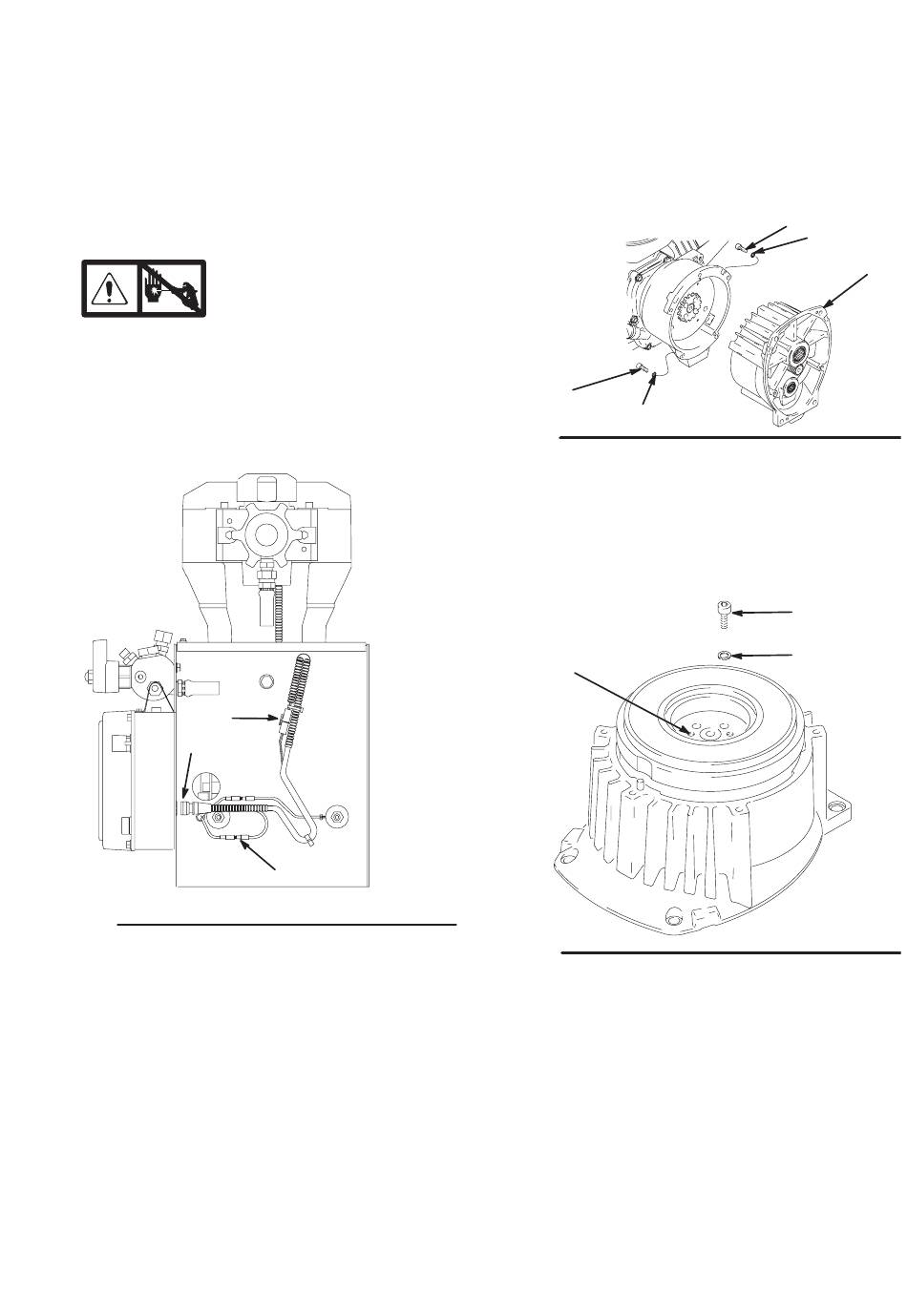

3. Statorkabel (X) von Druckregler und Motorkabel
trennen und den Gallonen-Zählsensor (Y) abziehen.
Y
X
Ansicht von unten
Abb. 6
Kupplung
X
ti1835a
4. Abb. 7. Die fünf Schrauben (70) und Federringe (42)
sowie den Getriebesatz (8) entfernen.
70
42
Abb. 7
5. Abb. 8. Den Getriebesatz (8) mit der Kupplungsplatte
nach oben auf die Werkbank legen.
6. Die vier Schrauben (56) und Federringe (42) entfernen.
Zwei Schrauben in die Gewindelöcher (E) in der Kup-
plungsplatte eindrehen. Schrauben so weit abwechselnd
eindrehen, bis die Kupplungsplatte herauskommt.
E
Abb. 8
70
42
8
9029A
56
42
8701B
309412 11
