BETRIEBSANLEITUNG –
REPARATUR
ZUM NACHSCHLAGEN AUFBEWAHREN
Dieses Dokument und alle in den entsprechenden
Betriebsanleitungen enthaltenen Sicherheits-
hinweise und Anweisungen durchlesen.
ANLEITUNG

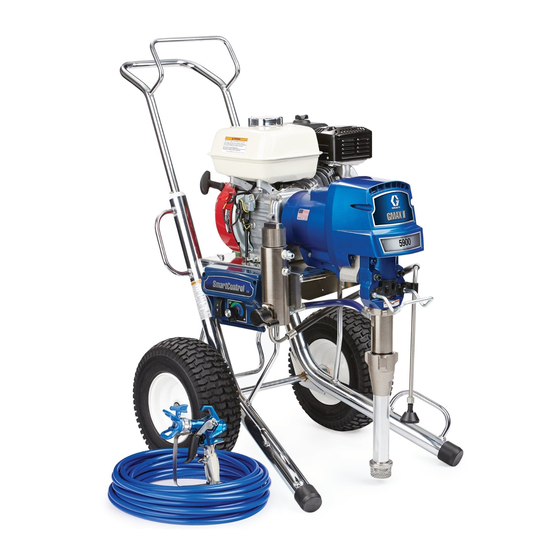

GMaxr 3900, 5900, 5900HD
Airless-Spritzgeräte
Zulässiger Betriebsüberdruck 227 bar (22,7 MPa)
GMax 3900
Modell
Serie
233701
A
233703
A
Spritzgerät mit normalem Fahrgestell,
RACt 5–Düse, Pistole und Schlauch
233700
A
233702
A
Spritzgerät mit niedrigem Fahrgestell,
GMax 5900
Modell
Serie
233706
A
233708
A
Spritzgerät mit normalem Fahrgestell,
233705
A
233707
A
Spritzgerät mit niedrigem Fahrgestell,
GMax 5900HD
Modell
Serie
233716
A
233717
A
Spritzgerät mit normalem Fahrgestell,
Beschreibung
Hi-Boy
Lo-Boy
RAC 5-Düse, Pistole und Schlauch
Beschreibung
Hi-Boy
RAC 5-Düse, Pistole und Schlauch
Lo-Boy
RAC 5-Düse, Pistole und Schlauch
Beschreibung
Hi-Boy
RAC 5-Düse, Pistole und Schlauch
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 – Fax: 32 89 770 777
ECOPYRIGHT 2002, GRACO INC.
Erste Wahl, wenn
Qualität zählt.t
Modell 233708
Nicht alle Modelle sind in allen Ländern verfügbar
PATENTE ANGEMELDET
Verwandte
Betriebsanleitungen
Betrieb
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Unterpumpe
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Spritzpistole
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Struktur-Spritzpistole
. . . . . . . . . . . . . . . . . . . . .
Spritzdüse
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Steuerkarte
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Druckentlastungshahn-Satz
309409G
Ausgabe A
8695A
300408
309277
309091
308491
309055
309459
. . . . . . . . . . . . . . .
308961

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Graco GMax 3900

  • Seite 1 ....308961 233717 Spritzgerät mit normalem Fahrgestell, RAC 5-Düse, Pistole und Schlauch GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 – Fax: 32 89 770 777 ECOPYRIGHT 2002, GRACO INC.
  • Seite 2: Inhaltsverzeichnis

    ........Teile Spritzgeräte GMax 3900 und GMax 5900 Service- und Wartungsarbeiten .
  • Seite 3: Service- Und Wartungsarbeiten

    Service- und Wartungsarbeiten VORSICHT WARNUNG Detaillierte Wartungsvorschriften und technische Daten GEFAHR DURCH für den Motor: siehe separate Honda-Bedienungsanleitung. MATERIALEINSPRITZUNG Der Systemdruck muß manuell entlastet werden, damit das System nicht unerwartet TÄGLICH: Motorölstand überprüfen und bei Bedarf anläuft oder mit dem Spritzen beginnt. Unter nachfüllen.
  • Seite 4: Fehlersuche

    Spritzgerät senkrecht stellen, um ein Aussickern des Öls zu vermeiden. WatchDog-System hat fälschlich Betriebsbedingungen liegen außerhalb Druck verringern. Technische Hilfe bei Graco kontaktieren, der WatchDog-Parameter. um die WatchDog-Parameter einzustellen. WatchDog de- ausgelöst. Es wird EMPTY angezeigt. aktivieren und Betrieb fortsetzen; siehe Betriebsanleitung Pumpe arbeitet nicht.
  • Seite 5 PROBLEM URSACHE LÖSUNG Die Filterscheibe (31) ist verstopft. Filterscheibe reinigen. Die Filterscheibe für das Spritz- Pumpenausstoß zu gering. gerät 233716 darf nur für Farbe verwendet werden. Eine Kolbenkugel (206) sitzt nicht richtig. Kolbenkugel warten. Siehe Betriebsanleitung 309277. Die Kolbenpackungen sind verschlissen oder beschädigt. Packungen auswechseln.
  • Seite 6: Lagergehäuse Und Verbindungsstange

    8697B (20) zu lösen. Lagergehäuse und Verbindungsstangen- Mit Lagerfett 114819 vollstopfen. satz (22) vom Getriebegehäuse abziehen. GMax 3900: Mit 22,6 N.m anziehen. GMax 5900: Mit 34 N.m anziehen. 8697A Kurbel (B) auf Verschleiß überprüfen und bei Bedarf Abbildung: Modell 233701 Abb.
  • Seite 7: Getriebegehäuse

    Hinweis 3 bezeichneten Bereiche Druck entlasten; Seite 3. auftragen. Die ganzen 0,29 Liter Fett für das Gerät GMax 3900 bzw. die 0,32 Liter für das Gerät GMax 5900 aufbrauchen. Abb. 3. Lagergehäuse entfernen. Die Schritte 1 bis 8 der Anleitung Lagergehäuse und Verbindungsstange...
  • Seite 8: Antriebswellensatz/Rotor/Stator/Welle/Kupplung

    Antriebswellensatz/Rotor/Stator/Welle/ Kupplung Ausbau Wenn der Getriebesatz (19) noch nicht vom Kupplungs- Die vier Schrauben (72) und Federringe (17) ent- gehäuse (5) abgenommen wurde, sind die Schritte 1 bis 4 fernen. Zwei Schrauben in die Gewindelöcher (E) in auszuführen. Andernfalls bei Schritt 5 beginnen. der Kupplungsplatte eindrehen.
  • Seite 9: Klammer

    14,1 N.m festziehen. anschließen. Klammer Ausbau Vorderfläche des Kupplungsgehäuses. 39,37 ±0,25 mm; GMax 3900. Abb. 10. Die zwei Schrauben (16) an der Klammer (8) 46,02 ±0,25 mm; GMax 5900. lösen. Mit 14,1 ±1,1 N.m festziehen. Einen Schraubenzieher in den Schlitz in der Klammer (8) Schräge auf dieser Seite.
  • Seite 10: Kupplungsgehäuse

    Kupplungsgehäuse Ausbau Abb. 11. Die vier Sechskantschrauben (73) und Federringe (77), mit denen das Kupplungsgehäuse (5) am Motor befestigt ist, entfernen. Die Schraube (15) von der Unterseite der Montageplatte (D) abnehmen. Den Motorkeil (7) entfernen. Das Kupplungsgehäuse (5) abziehen. Installation Abb.
  • Seite 11 Ein-Aus-Schalter Ausbau Installation Neuen EIN-/AUS-Schalter (47) so installieren, daß die Druck entlasten; Seite 3. Nasen des Schalters im Druckkontrollgehäuse einrasten. Abb. 14. Die vier Schrauben (28) und das Anzeige/ die Abdeckung (153) entfernen. EIN-/AUS-Schalterstecker (B) an der Leiterplatte anschließen. Steckerflügel (A) des Displays an der Leiterplatte öffnen und den Display-Stecker herausziehen.
  • Seite 12: Druckkontrolle

    Druckkontrolle Steuerkarte Ausbau Installation Beim Installieren der Ersatz-Steuerkarte die Anweisungen für den jeweiligen Modelltyp befolgen. Druck entlasten; Seite 3. Abb. 14. Steuerkarte (10) und Gegenmutter (Z) installieren. Stecker (Y) an der Rückseite der Druckkontrolle instal- Abb. 14. Vier Schrauben (28) und Display/Abdeckung lieren.
  • Seite 13: Reparatur Der Druckkontrolle

    Spritzgerät stoppt. Motor läuft. Hoher Kupplungsstrom. 7-poligen Kabeldurchführungs- stecker für die Kupplung überprüfen. Kontakte reinigen. Widerstand bei 21∇C am Kupplungsstator: 1,2 ±0,2Ω (GMax 3900); 1,7 ±0,2Ω (GMax 5900). Kupplungsstator-Gruppe auswechseln. Spritzgerät stoppt. Motor läuft. Display Hohe Kupplungstemperatur. Wenn die Kupplung neu ist, zeigt abwechselnd E=06.
  • Seite 14: Unterpumpe

    Abb. 18. Die Kolbenstange 38 mm herausziehen. In die Abb. 19 7673B Pumpe eindrehen, bis die Löcher im Lagerquergestänge und in der Kolbenstange aneinander ausgerichtet sind. Abb. 20. Packungsmutter mit Graco TSL-Flüssigkeit füllen, bis die Flüssigkeit oben auf die Dichtung fließt. 38 mm Abb. 20 7677B Abb.
  • Seite 15: Teile

    Teilezeichnung – Spritzgeräte GMax 3900, 5900, 5900HD mit normalem Fahrgestell Modelle 233701, 233706 und 233716 DETAIL A Pos. 11 Warnschild. Teile: siehe Seite 17. Teile: siehe Betriebsanleitung 309277. Teile: siehe Seite 21. Bei GMax 5900 und 5900HD verwendet. Bei GMax 3900 verwendet.
  • Seite 16 Teileliste – Spritzgeräte GMax 3900, 5900, 5900HD mit normalem Fahrgestell Modelle 233701, 233706 und 233716* Pos. Pos. Teile-Nr. Bezeichnung Stück Teile-Nr. Bezeichnung Stück MOTOR FILTER 108879 GMax 3900 181072 GMax 3900, 5900 114530 GMax 5900, 5900HD 189920 GMax 5900HD 113084...
  • Seite 17: Teileliste Und Teilezeichnung - Getriebesatz

    *Separat zu bestellen. 15A622 AUFKLEBER, WatchDog Pos. 10 Pos. 17 Pos. 91 Pos. 17 Pos. 81 Pos. 91 Pos. 18 Pos. 92 TI0177B Nur bei GMax 3900, Modell 233700 und 233701, verwendet. Der Antriebswellensatz (19) umfaßt Kupplungsstator und Stecker. 309409...
  • Seite 18 Notizen 18 309409...
  • Seite 19: Mit Niedrigem Fahrgestell

    Teilezeichnung – Spritzgeräte GMax 3900 und GMax 5900 mit niedrigem Fahrgestell Modelle 233700 und 233705 DETAIL A Pos. 11 Warnschild. Teile: siehe Seite 17. Teile: siehe Betriebsanleitung 309277. Teile: siehe Seite 21. Bei GMax 5900 verwendet. Bei GMax 3900 verwendet.
  • Seite 20 Teileliste – Spritzgeräte GMax 3900 und GMax 5900 mit niedrigem Fahrgestell Modelle 233700 und 233705 Pos. Pos. Teile-Nr. Bezeichnung Stück Teile-Nr. Bezeichnung Stück S S MATERIALSCHLAUCH MOTOR 30ac 194306 S S SCHLAUCHKLAMMER 108879 GMax 3900 30ad 101818 S S SAUGROHR...
  • Seite 21: Teilezeichnung - Spritzgerät

    Teilezeichnung – Spritzgerät GMax 3900, 5900 und 5900HD Spritzgeräte Modelle 233700 bis 233703 Modelle 233706 bis 233708; 233716 und 233717 100a 100b Pos. 19 100c 100d 100e 100f 100g 100h Pos. 62 100q 100r 100s 100k 100j 100p 100n 100m...
  • Seite 22: Teileliste - Spritzgerät

    Teileliste – Spritzgerät Modelle 233700 bis 233703; 233705 bis 233707; 233716 und 233717 Pos. Pos. Teile-Nr. Bezeichnung Stück Teile-Nr. Bezeichnung Stück 245394 STEUERKARTE 100k 114708 DRUCKFEDER enthält Pos. 10a 100m 194102 VENTILGRIFF MUTTER, Nylon 100n 114688 HUTMUTTER 198553 BEDIENERKONSOLE 100p 111457 O-RING 164672 ADAPTER...
  • Seite 23: Teileliste/Teilezeichnung - Spritzgeräte Mit Rac 5 Düse, Pistole Und Schlauch

    Spritzgerät gültigen Schilder GMax 3900 244196 anzufordern. Die Zeichnung zeigt die Anbringungsstellen, an GMax 5900, 5900HD 244198 denen diese Schilder am besten lesbar sind. Weitere Aufkleber können Sie bei Ihrem Graco-Händler bestellen. Warnschild in anderer Sprache hier anbringen Französisch 194931 Spanisch...
  • Seite 24: Abmessungen

    Technische Daten Honda-Motor GX120 Max. Förderleistung GMax 3900 ......4,4 Liter/Min. Nennleistung bei 3700 U/Min.
  • Seite 25: Graco-Garantie

    Garantie, die von Graco bekanntgegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
